X27-589步进电机端盖结构三维设计

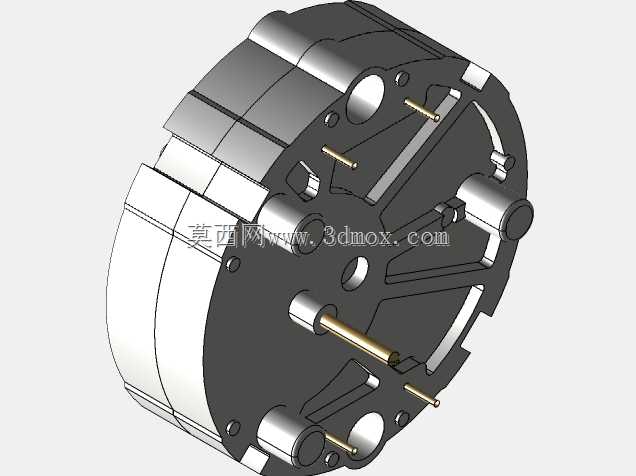

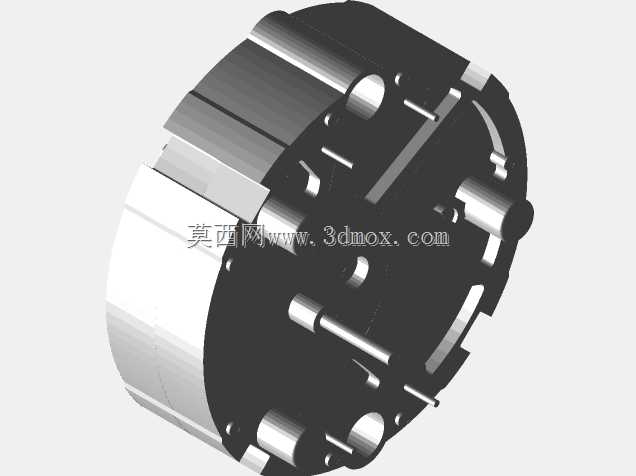

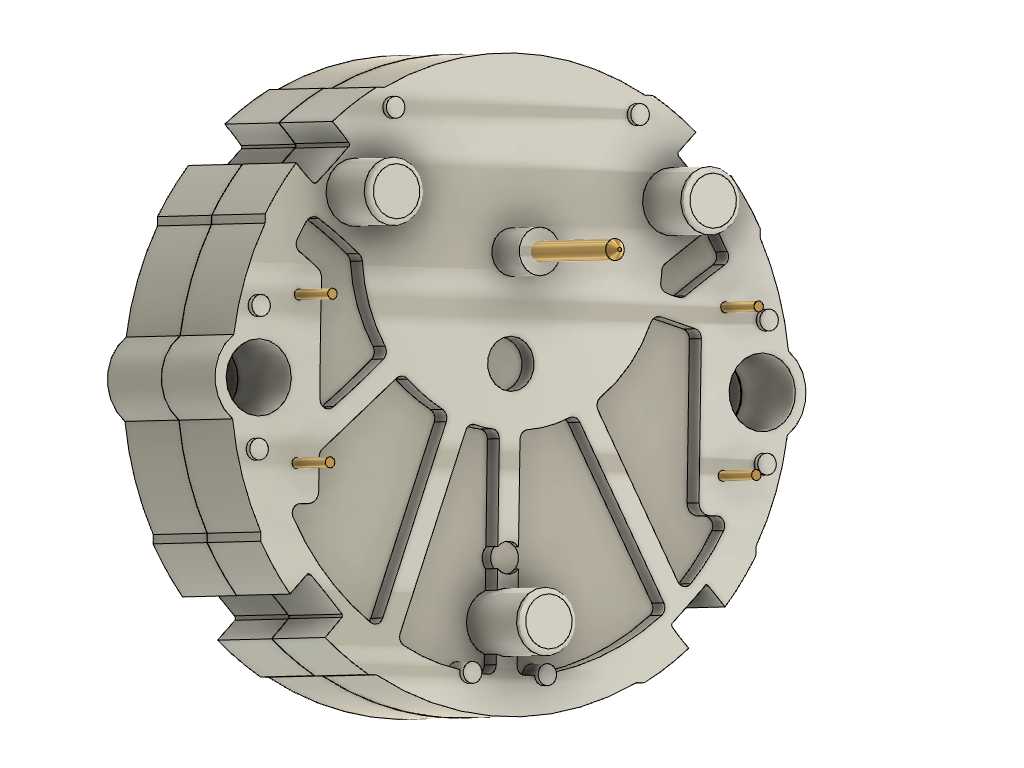

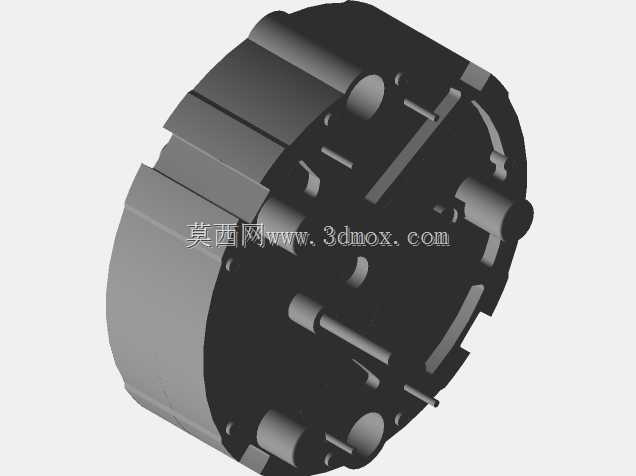

这款步进电机的端盖结构设计，主要面向小型自动化装备、精密仪器传动、智能办公设备、小型数控执行机构等应用场景，作为步进电机的核心支撑与防护部件，承担着固定内部定子绕组、支撑转子输出轴、保障电机整体装配同轴度、隔绝外界粉尘与异物侵入的核心作用，是保障步进电机运行精度与使用寿命的关键结构件。从功能特性来看，该端盖采用了辐射状加强筋的结构布局，在端盖盘面均匀分布多道径向加强筋，既能够在不额外增加端盖整体壁厚的前提下大幅提升结构刚性，降低电机运行过程中因电磁振动产生的结构形变，又能有效控制端盖的整体重量，适配小型轻量化装备的装配需求。端盖周向均匀布置了多组安装定位柱与装配孔位，其中大尺寸通孔为转子输出轴的避让位，小尺寸定位柱用于与电机定子壳体的精准对位，周向分布的细小铜柱为绕组接线的引出导向结构，能够在装配时快速完成接线端的定位固定，避免接线杂乱干涉转子转动。从设计思路来看，该端盖采用了一体化压铸成型的结构方案，所有安装位、加强筋、定位结构均在端盖本体上直接成型，减少了后续二次加工的工序，同时所有转角位置均做了圆角过渡处理，避免应力集中导致的结构开裂，适配批量压铸生产的工艺要求。在外形尺寸与安装边界上，该端盖为圆形盘状结构，整体外轮廓适配X27系列步进电机的标准壳体尺寸，周向的安装凸台与壳体上的卡槽完全匹配，安装时无需额外调整对位，端盖的轴向凸起高度严格控制在电机整体装配的尺寸边界内，不会额外增加电机的轴向总长度，能够适配原有设备的电机安装仓尺寸，可直接替换同规格的传统端盖结构，不需要对原有设备的安装位做任何改动。端盖上的轴孔位置做了同轴度精度预留设计，能够保障转子装配后转动顺畅无卡滞，有效降低电机运行时的摩擦损耗，提升步进电机的运行平稳性与定位精度，适配需要频繁启停、精准角度控制的传动场景。
