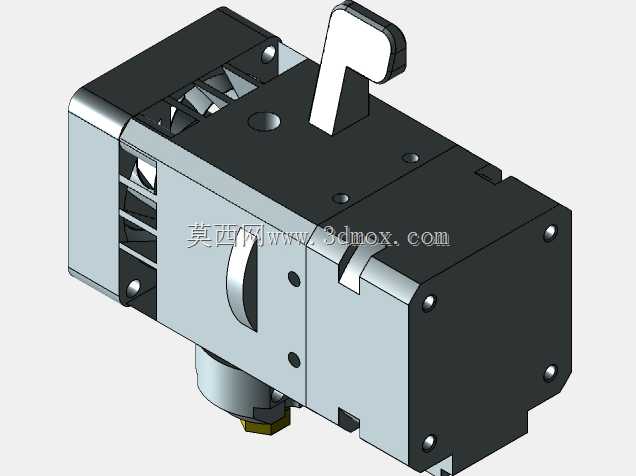

碧曲H2挤出机外形结构三维设计

这款挤出机结构是面向桌面级FDM熔融沉积成型3D打印场景设计的核心送料执行部件，主要承担打印耗材的稳定输送、熔融挤出与路径配合功能，是决定3D打印成型精度、出料稳定性与耗材适配范围的核心组件。在桌面级3D打印的实际应用场景中，该结构可适配PLA、ABS、PETG等多种常见热塑性打印耗材，既可以满足创客教育场景下的创意模型制作需求，也能支撑小型工业手板打样、定制化功能零件制作的使用要求，适配多数常规规格的桌面级龙门结构、三角洲结构3D打印机改装与整机装配场景。从产品功能特性来看，该挤出机采用近端挤出的结构布局，送料齿轮与熔融腔的距离更短，能够有效减少耗材输送过程中的迟滞与打滑问题，对于TPU等柔性耗材的适配性更强，出料响应速度更快，可有效减少打印过程中的拉丝、漏料、断料等常见问题。结构上集成了手动送退料操作拨杆，在耗材穿丝、堵料清理、换料操作时无需借助额外工具，直接扳动拨杆即可松开送料压轮完成操作，大幅降低了日常使用与维护的操作门槛。侧面预留的散热格栅结构，能够为送料段的耗材提供足够的散热空间，避免耗材提前熔融软化造成的送料不畅问题，底部的加热块与喷嘴安装位采用标准化接口设计，可兼容不同口径的通用喷嘴，满足不同层厚、不同打印速度的成型需求。在设计思路上，该结构优先考虑了装配兼容性与维护便捷性，整体采用模块化的拼接设计，各功能部件通过标准紧固件连接，无需复杂的专用工装即可完成拆解与组装，外壳的轮廓做了圆角过渡处理，既避免了尖锐边角带来的操作安全隐患，也能减少打印过程中与周边走线、结构件的干涉问题。外形尺寸方面，整体采用紧凑化的方体布局，横向与纵向的安装边界控制在较小范围内，不会占用过多的打印头安装空间，能够适配多数打印机的X轴滑台安装孔位，安装时的垂直高度也经过优化，不会过度压缩Z轴的有效打印行程，安装孔位采用标准化间距设计，无需对原有打印机结构做额外打孔改装即可完成固定。结构内部的走丝通道做了顺滑过渡处理，没有突兀的台阶与锐角，能够减少耗材输送过程中的阻力，避免耗材在通道内发生弯折、卡滞的问题，送料压轮的压力调节空间预留充足，可根据不同硬度、不同直径的耗材调整压紧力度，保证送料力度适中，既不会因为压力过大造成耗材碎屑过多，也不会因为压力不足出现送料打滑的问题。
