兴和系列机器视觉工业镜头三维设计

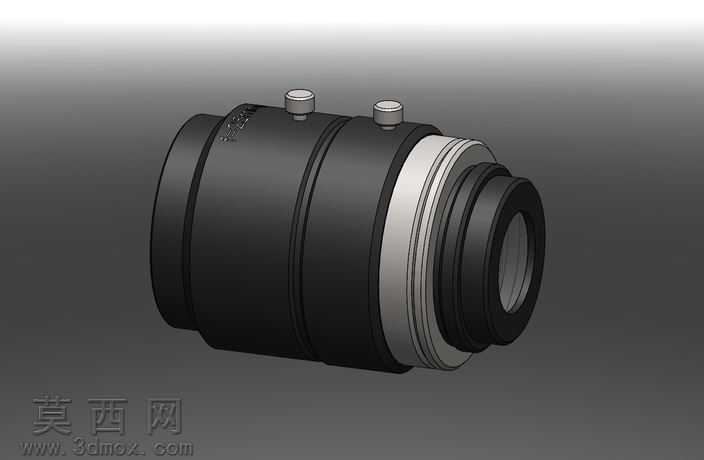

本作品为兴和全系列机器视觉定焦镜头的三维参数化模型，采用SolidWorks完成全结构建模，建模过程严格遵循工业镜头的实际生产尺寸规范，完整还原了不同焦距型号镜头的结构特征。模型整体以镜筒主体为核心结构，采用多段同轴回转体设计，外层镜筒赋予哑光黑色硬质阳极氧化铝合金材质，模拟工业镜头耐磨防眩光的表面处理工艺，金属调节旋钮赋予拉丝不锈钢材质，还原锁紧结构的金属质感，镜片组部分赋予高透光光学玻璃材质，添加轻微的折射与反射效果，清晰呈现镜头内部的光学组件排布。建模时针对不同焦距的型号做了结构区分，3毫米广角型号镜身更短、前端口径更大以适配广角光路，25毫米长焦距型号镜身更长、光学镜片组沿轴向排布更密集，精准匹配不同焦距镜头的光学设计逻辑。模型完整还原了镜头的安装接口、焦距调节环、光圈锁紧旋钮等细节结构，所有配合部位均按照机械装配公差设置合理间隙，可直接用于虚拟装配验证、机器视觉方案的工位模拟。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方打亮镜身轮廓，辅光源弱化暗部死黑，背光源勾勒镜头边缘的金属高光，背景采用中性渐变灰突出产品主体，最终呈现的效果可直接用于工业视觉产品的方案展示、选型参考资料配图。设计过程中优先保证结构的参数化可编辑性，所有尺寸均关联全局参数，修改焦距、接口规格等核心参数时可快速驱动整体模型更新，适配不同的视觉方案选型需求，模型的细节精度满足工业级装配仿真、产品演示动画制作等多场景使用要求。
