嵌入式条码识读扫描模组结构设计

这款嵌入式条码识读模组，是面向自助终端、智能门禁、通道闸机、零售收银柜机等场景开发的专用识读硬件，核心用途是在集成化设备内部完成一维码、二维码的快速采集与解码，替代人工扫码操作，适配无人化、自助化的服务流程需求。在实际应用中，这类模组常被嵌入自助收银台的扫码区域、小区门禁的身份核验口、快递柜的取件码扫描区、景区验票闸机的票码识别位，无需额外手持设备，用户只需将条码对准扫描窗口即可完成识读，大幅提升交互效率。

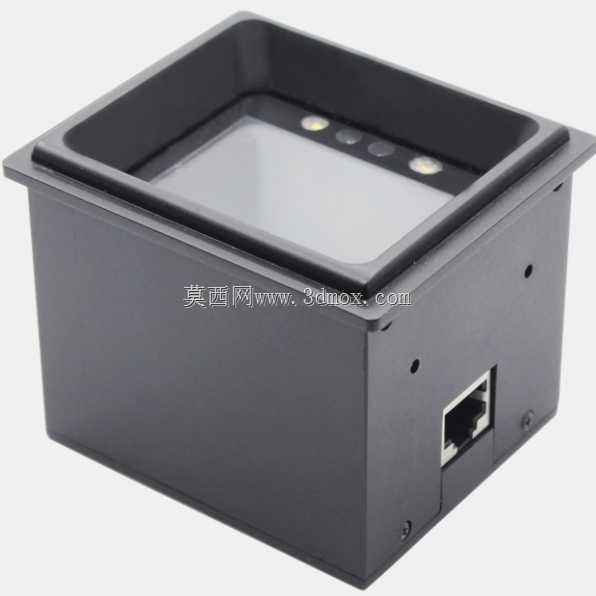

从功能特性来看，该模组集成了影像采集传感器、补光光源、解码处理电路与通讯接口，正面的凹陷式扫描窗口做了遮光围挡设计，能够减少环境杂光对成像的干扰，窗口上方排布的补光灯与感应元件，可在条码靠近时自动触发识读，无需额外按键操作。侧面预留的以太网接口，支持模组与上位机设备的稳定数据传输，可将解码后的条码信息实时上传至终端控制系统，完成后续的核验、扣费、开门等联动动作。

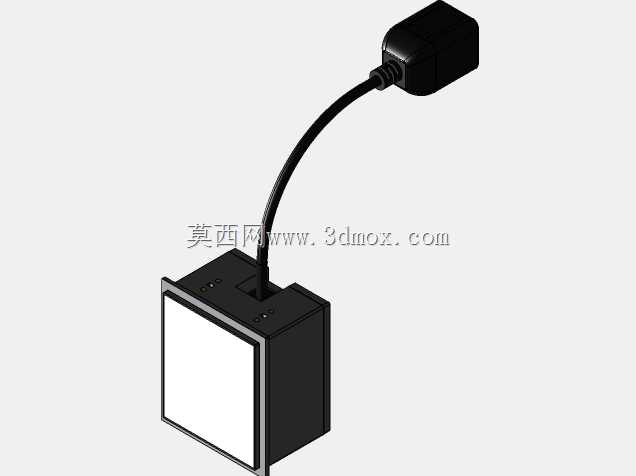

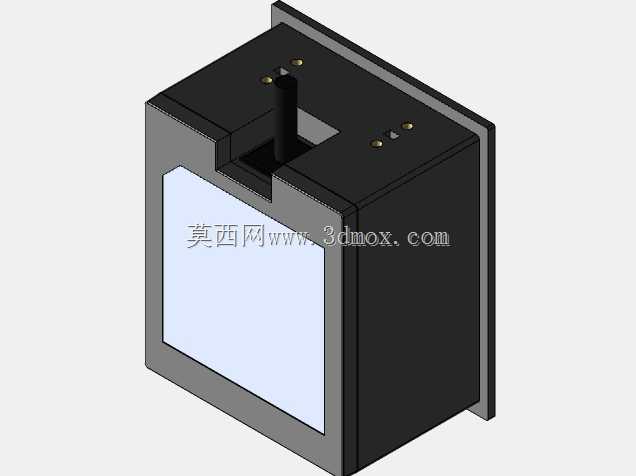

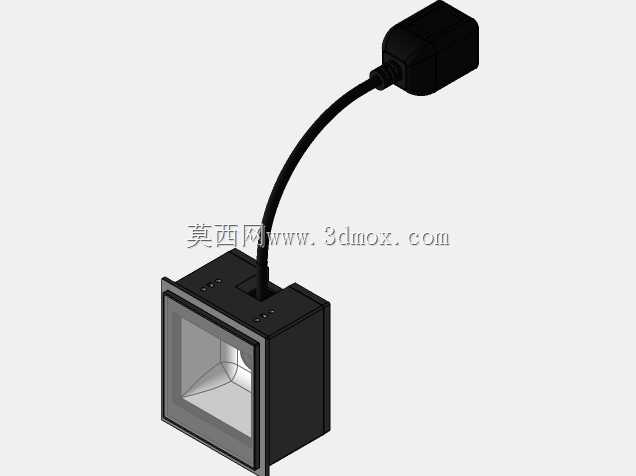

设计思路上，整体采用嵌入式安装的方体结构，外壳做了直角规整化处理，上沿突出的法兰边能够卡在设备安装面板的预留开孔处，无需额外复杂固定件即可完成快速装配，安装时只需将模组主体从面板外侧推入开孔，法兰边贴合面板表面后，从内部用卡扣或螺丝锁紧即可，适配不同厚度的终端面板安装需求。外形尺寸遵循行业通用的嵌入式模组安装边界，长宽尺寸适配多数自助终端的标准预留开孔位，深度方向控制在紧凑范围内，不会占用终端设备内部过多的布线与元件安装空间，外壳侧面预留的固定孔位，可根据安装场景选择侧向锁付固定，避免长期使用后模组出现移位松动。

外壳整体采用硬质工程塑料材质，表面做哑光磨砂处理，既能够抵御日常使用中的轻微剐蹭，也能减少光线反射对扫描窗口的干扰，底部的密封结构可阻挡少量灰尘、溅水进入模组内部，适配商超、户外闸机等多尘、轻微潮湿的使用环境，保障内部电路与光学元件的长期稳定运行。
