M420型苏联制式指针式直流电压表结构设计

这款M420型指针式电压表是典型的苏制盘装电工测量仪表，主要应用于老式工业配电盘、苏系机电设备控制柜、 vintage 工业电气操作台的直流电压监测场景，在早年的工业生产线供电回路、重型机电设备电控系统、船舶电气柜、老式发电配电装置中承担电压实时显示功能，帮助运维人员直观判断回路供电电压状态，及时发现过压、欠压等供电异常，保障设备运行的供电稳定性。

从功能特性来看，该表为磁电系指针式测量结构，量程覆盖0-250V直流电压，表盘采用清晰的线性刻度标识，搭配V型电压单位标识与极性标注，读数直观无歧义，依靠电磁感应带动指针偏转实现电压值的模拟量显示，无需额外供电即可完成测量，抗干扰能力强，适配复杂工业现场的电磁环境，即使在供电波动、存在电磁干扰的车间场景下也能稳定显示数值，不会出现数显表常见的跳数、黑屏问题。

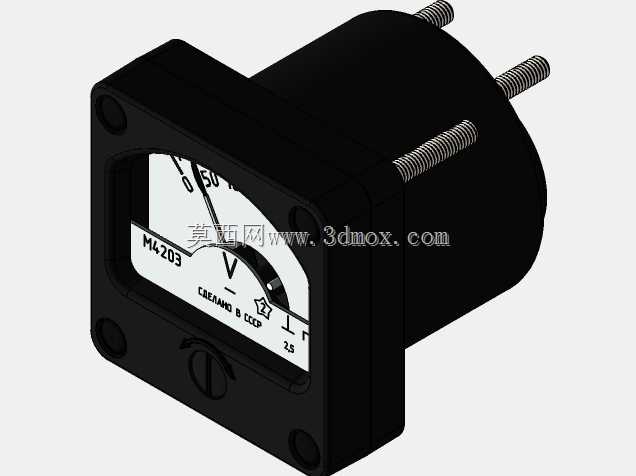

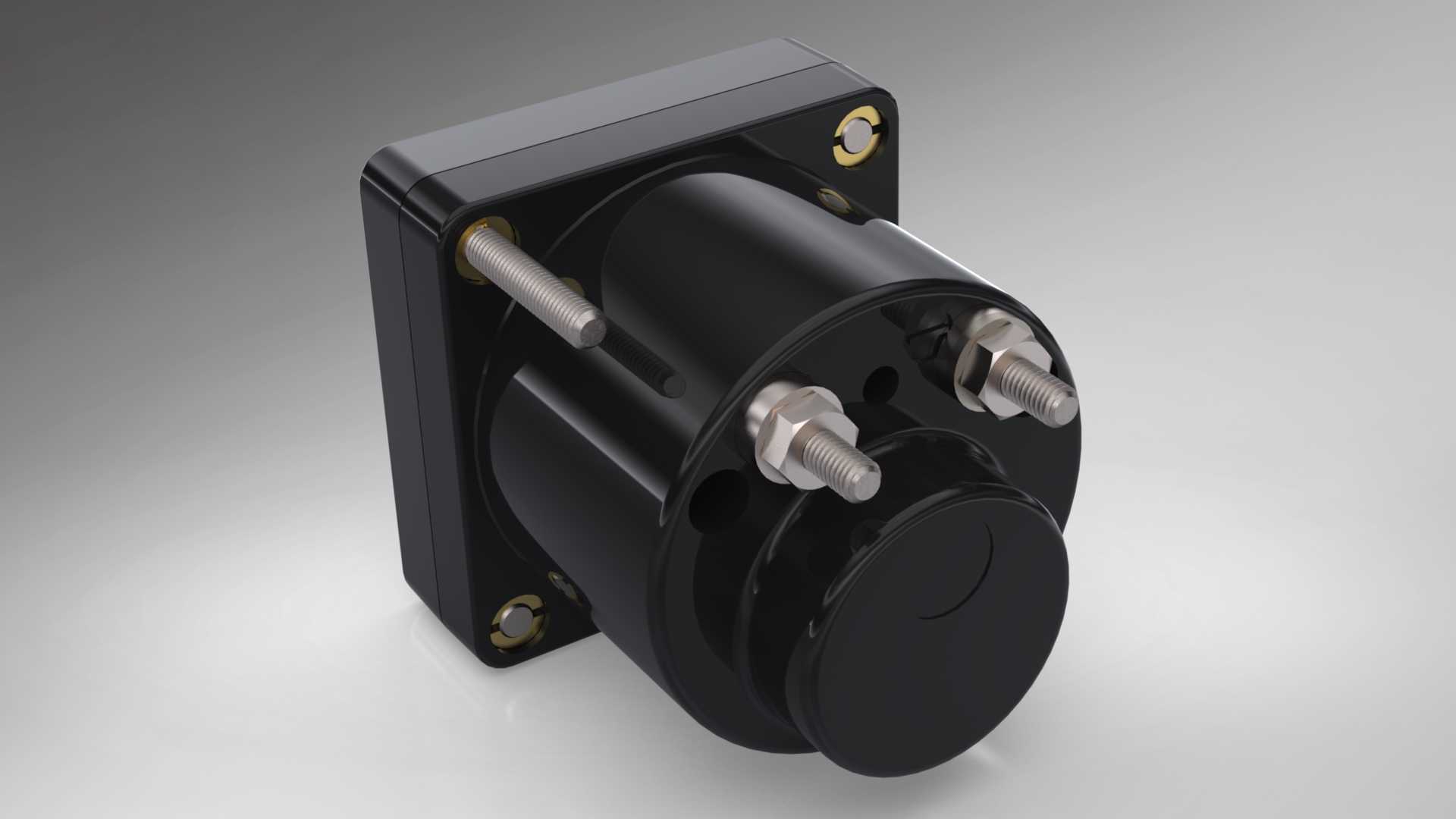

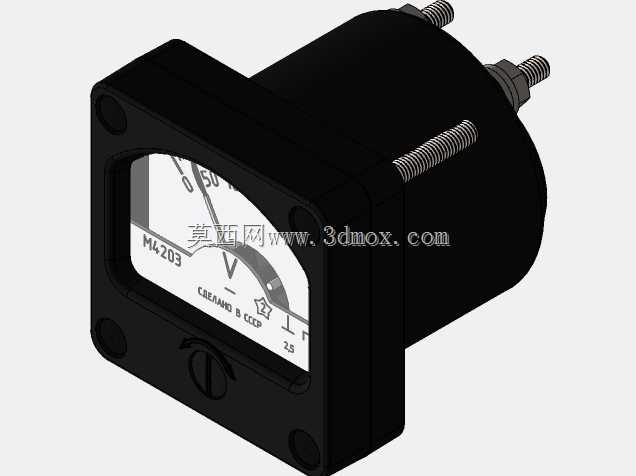

设计思路上，该仪表完全遵循苏制电工仪表的坚固耐用设计导向，外壳采用方形黑色酚醛树脂压塑成型，四个边角做圆弧加厚处理，抗冲击、耐油污、绝缘性能优异，能够适配工业现场多粉尘、有油污、偶尔磕碰的使用环境；背部为圆柱形测量机芯容纳腔，侧面伸出两个带螺纹的安装固定柱，采用面板嵌入式安装方式，安装时仅需在配电盘面板开出对应尺寸的方形安装孔，将仪表从正面嵌入后通过背部的螺母锁紧即可完成固定，安装牢固不易松动，适配厚度2-5mm的各类金属、绝缘配电面板。

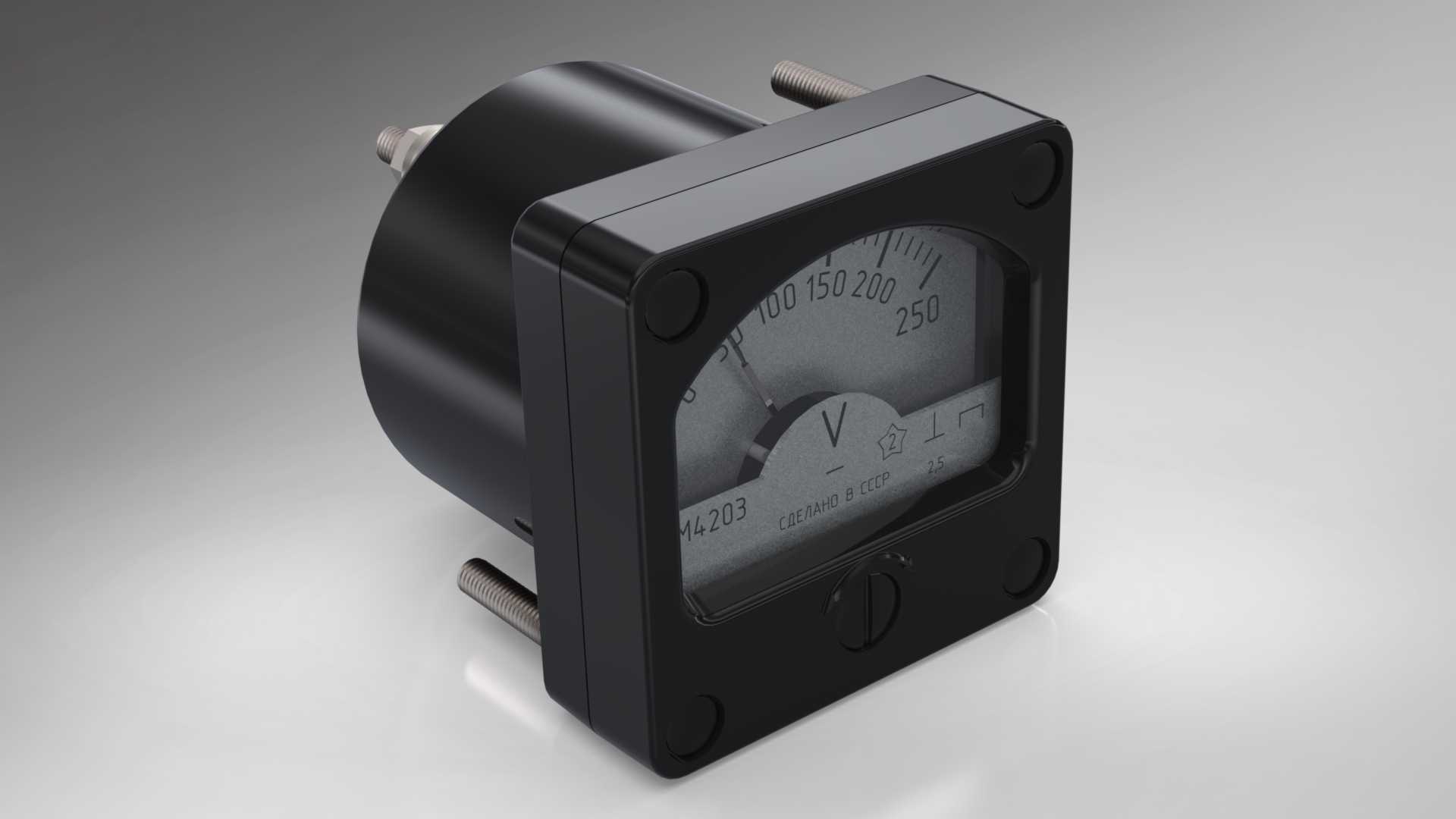

外形与安装边界方面，该仪表正面为标准方形盘装尺寸，整体正面轮廓方正，背部圆柱腔体直径小于正面方形边长，安装后不会占用柜内过多纵深空间，接线端子位于背部腔体末端，接线后可预留足够的走线空间，不会与柜内其他电气元件产生干涉；表盘采用透明防护玻璃覆盖，既可以清晰观察指针位置，又能阻挡粉尘、油污接触内部机芯与刻度盘，延长仪表使用寿命；表盖下方设置零点校准旋钮，运维人员可在断电状态下通过旋钮微调指针零位，保障测量精度，整体结构紧凑坚固，完全适配工业长期连续运行的使用需求。
