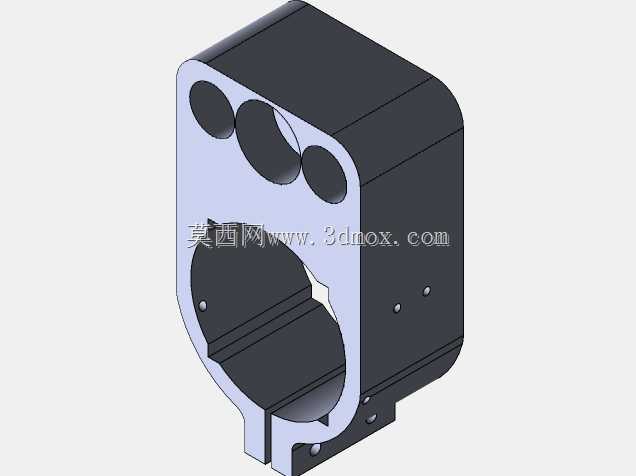

52毫米孔径机床主轴固定支撑座

这款52毫米孔径的主轴支撑座，是中小型金属切削机床、小型数控雕刻设备、精密钻铣加工单元中用于固定安装加工主轴的核心承载构件，主要承担主轴工作过程中的载荷传递、位置固定与运行精度保持作用，在小型台式加工设备、定制化专机改造、桌面级数控加工装备的装配场景中应用十分广泛。在实际设备运行过程中，主轴高速旋转产生的径向切削力、轴向进给力以及设备启停带来的振动载荷，都会通过该支撑座传递到设备的床身基座上，因此该构件的结构刚性、安装定位精度直接决定了主轴的运行稳定性，进而影响最终的工件加工精度与主轴的使用寿命。从功能特性来看，该支撑座采用开式抱合锁紧结构，主体大孔为52毫米标准主轴安装孔径，能够适配市面上绝大多数外径52毫米的高速电主轴、机械主轴单元，孔侧的开槽结构配合锁紧螺钉，可以在主轴穿入安装孔后实现均匀的抱紧锁合，既能够保证主轴与安装孔的同轴度，也可以方便后期调整主轴的伸出长度、维护拆卸时快速松脱。支撑座正面上方设置的三个不同直径的辅助过孔，主要用于穿设主轴的冷却管路、动力线缆、信号控制线，能够将各类管线规整收纳在支撑座结构范围内，避免设备运行过程中管线与运动部件发生剐蹭干涉，同时也让设备整体布局更加整洁紧凑。支撑座侧面与底部的多个螺纹安装孔，分别用于安装锁紧限位顶丝、固定附属的走线支架、以及将整个支撑座锁定在设备的进给滑台或者床身安装面上，多方向的安装点位可以适配不同布局的设备安装需求，无需额外加工转接板即可完成装配。在设计思路上，这款支撑座采用了一体化块状结构设计，主体承力部分做了加厚处理，在保证整体结构刚性的前提下，对非承力区域做了合理的材料去除，既控制了构件自身重量，也避免了多余材料带来的成本浪费；安装孔位的位置公差、主轴安装孔的圆柱度都按照精密机床配件的精度要求设计，能够保证主轴安装后径向跳动控制在合理范围内，减少主轴高速运转时的振动。从安装边界来看，该支撑座整体为方正带圆弧过渡的块状外形，底部安装面为平整加工面，安装时需要保证基座安装面的平面度不低于0.02毫米，锁紧螺钉按照对角顺序逐步拧紧，避免安装应力导致主轴孔变形影响装配精度；整体安装占用空间紧凑，能够在有限的设备安装空间内完成布置，适配小型加工设备紧凑化的设计需求。
