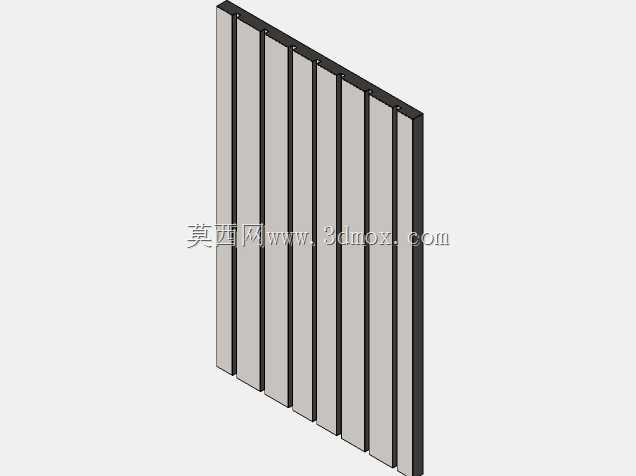

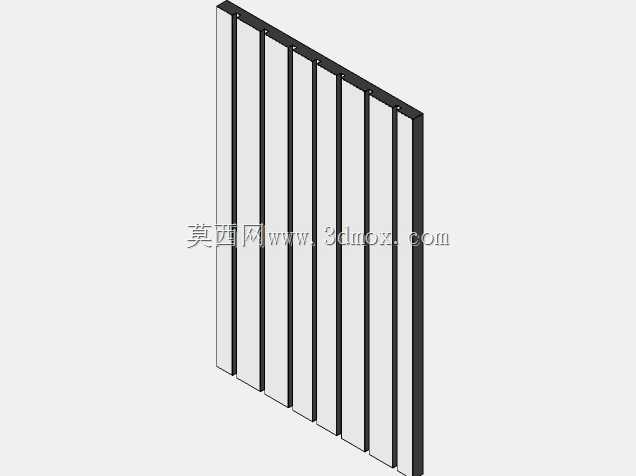

自制数控机床立式栅格工作台结构

这款立式栅格结构的数控机床工作台，主要应用于中小型数控铣床、数控雕刻机的加工工位搭建，也可适配DIY自制数控设备的承载需求，在小型五金零件加工、木工数控雕刻、软金属精密切削等场景中作为工件承载基准使用，能够为待加工工件提供稳定的安装支撑平面，保障加工过程中工件位置不发生偏移，避免因支撑刚性不足导致的加工振纹、尺寸超差问题。从实际用途来看，该工作台区别于传统的整块铸铁平台，采用多根平行排布的立式栅条组合结构，既能够满足常规平板工件的装夹固定需求，也可以通过栅条之间的预留间隙，配合专用压块、T型螺栓实现异形工件、带凸起结构工件的跨缝装夹，无需额外制作等高垫块，大幅降低复杂工件的装夹难度，同时栅格间隙可以自然排出加工过程中产生的切屑，避免切屑堆积在工作台表面影响工件定位精度，也减少了加工后清理台面的工作量。在功能特性设计上，该工作台整体采用等厚立式栅条平行排列的结构形式，每根栅条的上边缘经过铣平处理，共同组成连续的支撑平面，栅条之间保持均匀的等距间隙，整体背部通过整块连接基板实现所有栅条的刚性连接，避免单根栅条受力时发生歪斜变形，整体结构的刚性经过受力校核，能够承受常规中小型数控设备加工时的切削冲击力，不会出现明显的形变。设计思路上，这款工作台优先考虑了自制数控设备的成本控制与实用性需求，摒弃了传统铸铁工作台的铸造、时效、大面积铣磨的高成本加工流程，采用标准型材裁切后拼接组装的形式即可完成制作，加工难度低，普通机加工爱好者也能自行制作完成，同时栅条式结构相比同尺寸实心平台重量更轻，能够降低设备整体的负重，对于移动式数控设备、桌面型小型数控设备来说更加友好。在外形尺寸与安装边界方面，该工作台整体为矩形立式结构，整体厚度控制在适配小型数控设备Z轴行程的范围内，不会过度占用Z轴的加工行程空间，背部的连接基板预留了标准的安装孔位，可以直接与数控设备的床身滑台通过螺栓连接固定，安装时只需保证工作台平面与设备XY运动平面的平行度即可投入使用，栅条的长度、整体工作台的幅面可以根据对应设备的加工行程灵活调整，适配不同规格的自制数控设备安装需求，安装后不会与设备的导轨、护罩、传动部件发生运动干涉，整体安装边界清晰，不需要对原有设备结构进行额外改造即可完成装配。
