松下色标检测光电传感器结构设计

该款色标传感器主要面向包装印刷、标签检测、卷材纠偏、物料定位等工业自动化检测场景，是生产线上实现色标识别、位置判定、色差检测的核心检测元件，可在高速运行的产线上快速捕捉不同色块的反射光差异，输出精准的开关量信号，为后续执行机构提供动作触发依据，广泛适配软包装生产线、标签印刷设备、食品灌装流水线、医药包装机等需要精准定位色标位置的工况，能有效替代人工目视检测，大幅提升产线运行的定位精度与检测效率，避免因色标识别偏差导致的包装错位、裁切偏移、贴标误差等生产问题。

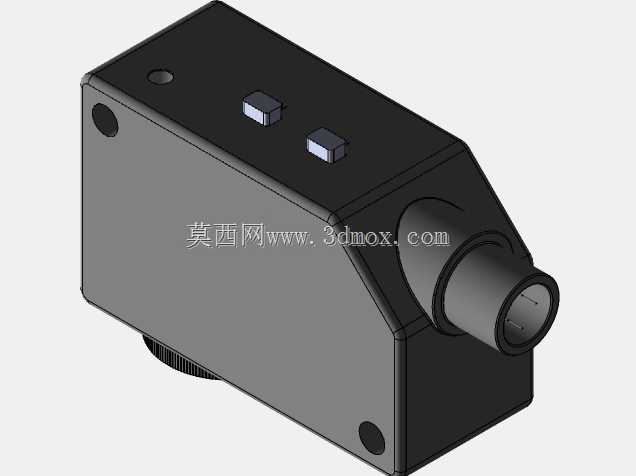

从功能特性来看，该传感器采用同轴光学检测结构，前端圆柱形检测头内置发射与接收光路，可实现小光斑高精度检测，对不同材质表面的印刷色标具备较强的适应性，顶部设置的两个调节按键可用于检测阈值设定、检测模式切换，操作人员无需额外工具即可完成现场参数调试，设备外壳采用高强度工程塑料材质，具备良好的抗冲击、耐油污性能，可适配车间内多粉尘、少量油污的复杂生产环境，侧面预留的安装孔位支持多角度安装固定，可根据现场安装空间灵活调整检测角度与检测距离。

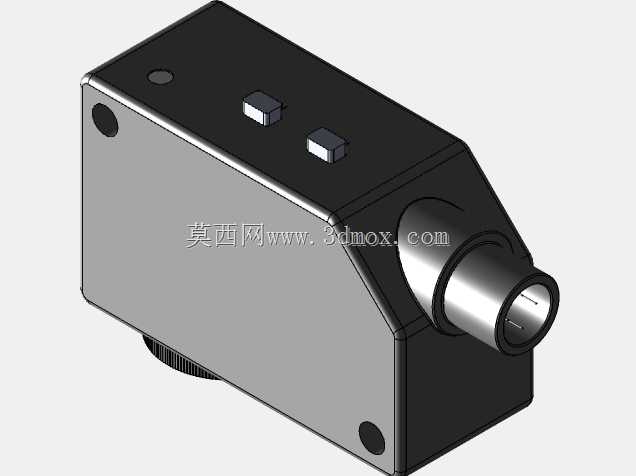

在设计思路上，该模型充分考虑了工业现场的安装与使用需求，整体采用方正紧凑型壳体布局，将光学检测组件、电路处理模块、调节按键集成在统一壳体内，最大化压缩设备整体体积，避免占用过多产线安装空间；前端突出的圆柱形检测头做了收窄设计，可深入狭小安装空间完成检测作业，壳体边角做了圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员或配套线缆，底部的调节旋钮可用于微调检测灵敏度，适配不同反射率的检测表面。

从安装边界来看，该传感器整体为长方体加前端圆柱探头的组合结构，壳体主体长宽高尺寸适配工业标准安装支架的固定孔距，前端探头长度经过优化，既保证了光路的有效检测距离，又不会因探头过长导致运行过程中与运动物料发生碰撞，侧面的两个固定安装孔为标准通孔规格，可直接搭配M3规格的安装螺丝完成固定，安装时需保证检测头端面与被检测物料表面保持平行，检测距离控制在额定检测范围内，同时预留足够的接线空间，避免线缆弯折过度导致的接触不良问题，设备整体重量较轻，不会对安装支架造成额外的负载压力，可适配各类轻型安装支架的固定需求。
