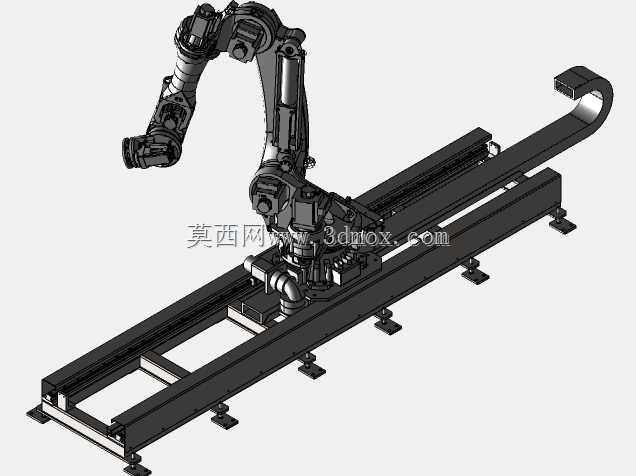

带线性行走轨道的工业机器人移动架

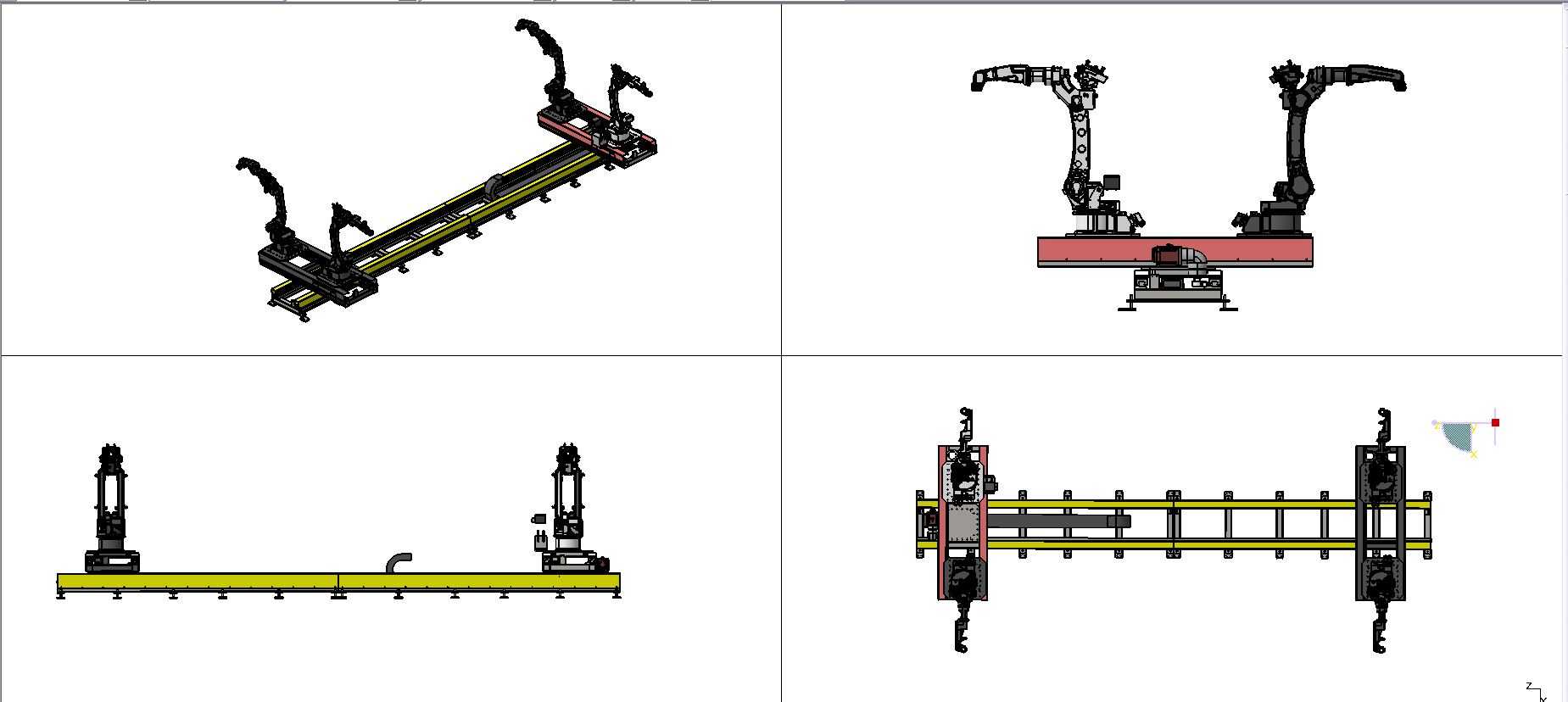

这款带线性行走轨道的工业机器人移动架，是为拓展工业机械臂作业覆盖范围设计的配套行走承载机构，广泛应用在汽车整车焊装车间、大型钣金件上下料工位、长型材焊接加工线、整托物料码垛转运、多工位机床自动上下料等场景，解决了常规固定安装工业机器人作业半径有限，无法适配长距离、多工位连续作业需求的痛点。整套机构以重载型线性导轨作为行走承载基础，底座采用型钢焊接后整体去应力加工的结构，底部设置多组可调式安装脚座，可适配车间存在轻微高低差的混凝土地面安装，安装时可根据现场产线布局调整轨道整体直线度，无需额外制作复杂的预埋安装基础，降低产线改造的施工成本。移动滑台与机器人安装法兰采用一体化加工设计，可适配主流负载规格的六轴工业机器人安装，滑台内部集成了齿轮齿条传动副与重载导向滑块，传动间隙经过预紧调整，可保证机器人在高速移动、急启停、带载作业时的位置精度，避免行走过程中出现晃动偏移，保障末端执行器的作业定位精度。轨道端部设置了机械式硬限位与缓冲结构，可防止滑台超程脱出，同时预留了拖链安装槽位，可规整布置机器人的动力线缆、信号线缆、气路管路，避免线缆随滑台反复移动出现磨损拉扯。设计过程中充分考虑了不同工况的负载需求，对底座的抗弯截面模量、导轨的额定动载荷、传动件的安全系数都做了冗余校核，可适配大负载机器人带载长距离移动的使用需求，轨道长度可根据实际产线的工位排布灵活调整，既可以单台机器人搭配长轨道覆盖多个作业工位，也可以在同一轨道上布置多台移动机器人协同作业，大幅提升单台机器人的设备利用率，减少产线内固定机器人的配置数量，降低整线自动化改造成本。整套移动架的安装边界充分考虑了车间通道的安全距离要求，轨道侧边预留了维护检修空间，日常维护时可直接在轨道外侧完成润滑、紧固件检查等操作，无需拆解周边产线防护结构。
