带凸耳槽位的焊接式限位止动组件

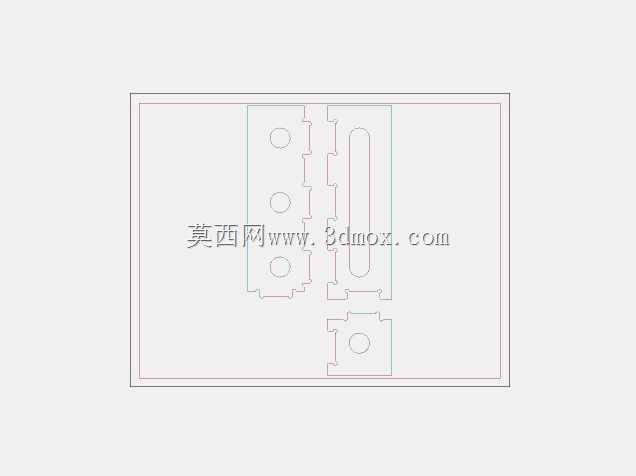

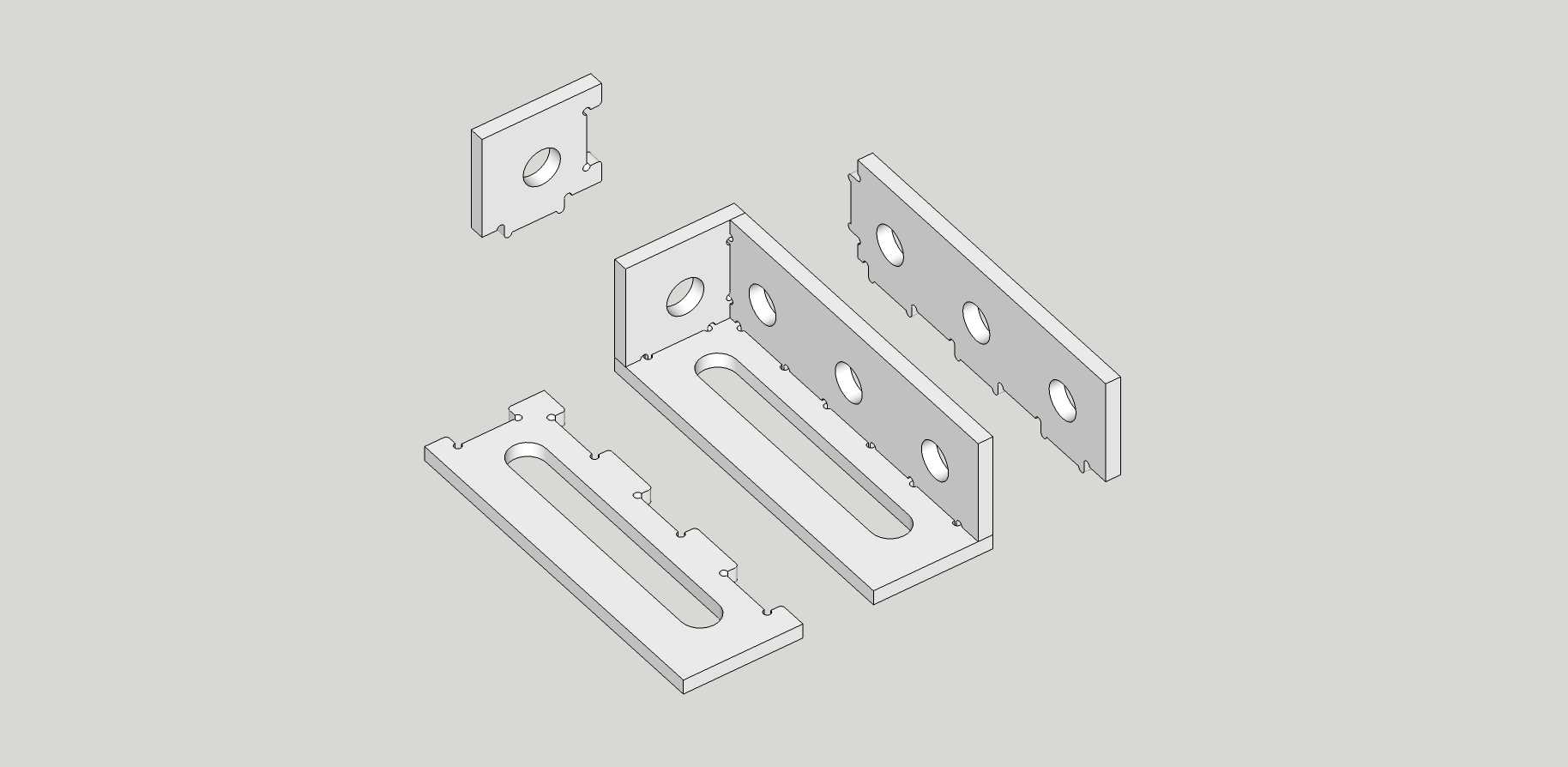

该类止动组件主要应用在工业工装夹具、输送线工位定位、非标设备机架拼接以及轻型钢结构临时固定场景中，作为相邻构件之间的位置限定与连接加固部件使用，能够在设备运行过程中抵消横向、纵向的错位应力，避免连接部位因持续振动出现移位松脱的问题，尤其适合需要频繁调整安装位置、后期需要拆解维护的装配式连接场景，相比一体式焊接固定结构，这类带槽位的止动块预留了调整余量，安装时无需反复校准孔位，大幅降低现场装配的难度。整套组件由多块不同规格的钣金件拼接组合而成，核心构件采用1/4厚度的板材加工，主承载件上开设0.001英寸公差的超大长圆槽，既可以满足安装时的位置微调需求，也能在构件受温度影响出现热胀冷缩时提供形变余量，避免应力集中导致构件变形；侧边的凸耳结构采用凹凸咬合的榫卯式设计，拼接时凸耳卡入对应槽位即可完成预定位，无需额外扶持就能保证相邻板材的垂直度与贴合度，降低焊接作业时的对位难度，焊接后凸耳与槽位的咬合结构还能额外分担连接面的剪切力，提升整体连接强度。组件上预留的适配孔位可兼容5/8英寸与16mm两种通用规格的连接螺栓，能够适配多数工业场景的标准紧固件，无需单独定制特殊规格的连接件；所有板件的边缘均做了去毛刺处理，安装时不会划伤操作人员，板件上的安装孔位均做了同轴度校准，多块板叠装时不会出现孔位错位的问题。设计过程中优先考虑了现场装配的便捷性，将整体结构拆分为多个独立的小板件，既可以拆分运输避免大件变形，也能根据实际安装空间灵活选择组合方式，长槽的长度经过精准核算，覆盖了常规安装场景下所需的调整行程，凸耳的咬合深度经过反复验证，既保证预定位时的卡合稳定性，也不会因为咬合过深导致拆解困难；安装边界上，整套组件组装完成后整体占用空间紧凑，突出安装面的高度较低，不会与周边的运动构件产生干涉，适配多数轻型设备的安装空间要求，无论是固定在型材机架上还是焊接在钢板构件表面，都能快速完成安装并发挥限位止动的作用。
