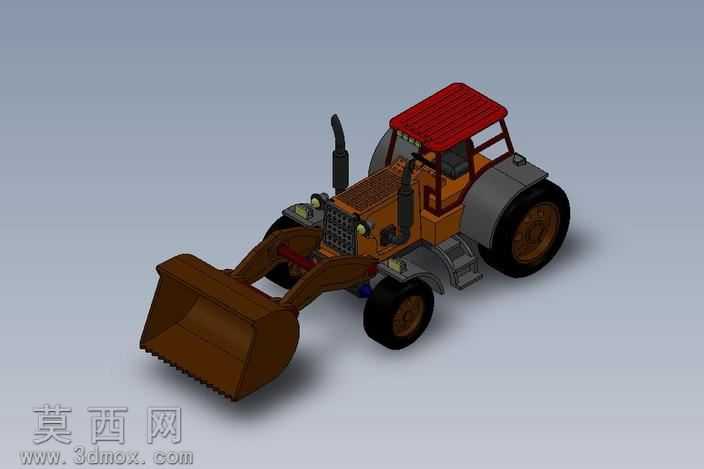

带前置装载铲斗的农用轮式拖拉机设计

本作品为带前置装载功能的轮式农用拖拉机三维建模作品，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整机总布置骨架的搭建，明确各系统的空间占位与装配关系，再逐一拆分完成各个子部件的精细化建模，确保各部件间无干涉、装配逻辑符合真实农用机械的设计规范。整机外观部分，驾驶室采用带防护框架的顶棚设计，顶棚建模时还原了真实农用拖拉机顶棚的防滑纹理与加强筋结构，驾驶室框架采用矩形截面管材的建模逻辑，还原了安全防护架的结构强度特征；车身主体覆盖件区分了发动机舱覆盖件与侧翼护板，分别赋予不同的材质属性，发动机舱区域做了格栅散热结构的细节建模，还原了进气格栅的镂空网格特征，侧翼护板做了曲面过渡处理，贴合轮式拖拉机的真实车身曲面造型。行走系统部分，前后轮采用差异化的尺寸设计，后轮为大直径深花纹农用轮胎，建模时还原了轮胎表面的人字防滑胎纹、轮毂的螺栓固定结构与轮辋的加强筋细节，前轮为小直径转向轮胎，同样还原了胎纹与转向节的连接结构，前后轮的轮拱位置做了对应的曲面匹配，确保轮胎转向与跳动时的空间余量符合设计要求。前置工作装置为装载铲斗结构，铲斗建模时还原了切削刃口的加厚结构、斗背的加强肋板、动臂的铰接连接结构，动臂与车身前部的连接支座、举升油缸的安装位都做了精细化的结构还原，油缸模型还原了缸筒、活塞杆、铰接耳环的细节特征，确保装载机构的运动逻辑符合真实工程机械的工作原理。细节部件方面，建模还原了发动机的排气系统，包含竖直的排气筒、顶部的防雨帽结构；车身前部的照明系统做了灯罩、灯座的分件建模，还原了真实车灯的装配结构；车身侧面的踏板、扶手等附属部件也逐一完成建模，贴合真实拖拉机的人机操作设计。材质渲染阶段，针对不同部件赋予对应的材质属性：轮胎采用黑色哑光橡胶材质，调整粗糙度参数还原橡胶的质感；金属结构件根据功能区分，铲斗、动臂等工作装置采用做旧感的金属漆材质，车身覆盖件采用饱和度适中的工程橙配色，驾驶室顶棚采用红色哑光工程塑料材质，排气筒采用高温发黑的金属材质，玻璃部分采用半透明带轻微反射的玻璃材质，最终渲染效果还原了农用作业机械的真实质感，整体模型结构完整，各部件装配关系清晰，可用于农用机械结构展示、作业原理演示等场景。
