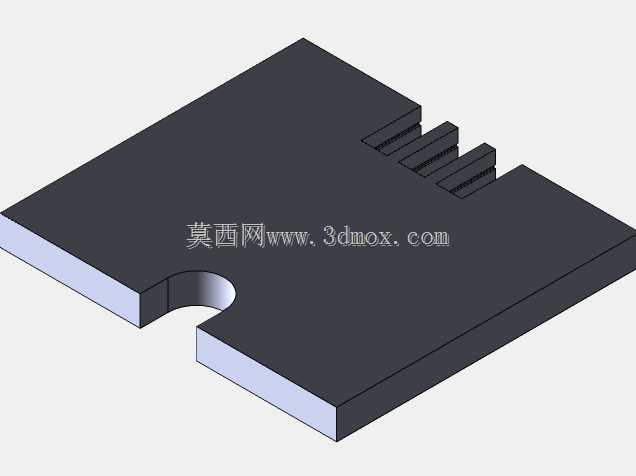

带定位槽与半圆缺口的平板式安装基座

该平板式安装基座是工业装配场景中常用的基础承载构件，主要应用于电子模组装配、小型工装夹具搭建、低压电气元件安装等场景，作为承载面为各类小型功能部件提供平整、稳定的安装基准，同时可通过自身结构实现相邻组件的快速对位与拼接，无需额外定制复杂的连接过渡件，能有效降低小型装配单元的搭建成本。从实际用途来看，这款基座既可以直接作为小型PCB板、传感模块的安装承载板，依托自身的平整板面保证元件安装的平面度要求，也可以作为多块模组拼接时的中间连接板，通过侧边的定位结构实现相邻组件的无偏差对接，减少装配过程中的对位调整时间。在功能特性上，基座主体采用等厚薄板结构，整体刚性均匀，板面无多余凸起结构，可保证安装元件与板面的完全贴合；一侧边缘设置的三道平行定位槽，可与对应规格的凸条结构实现插拔式配合，定位精度高，装配后不易出现横向窜动；侧边开设的半圆缺口，主要用于走线或者避让圆柱形的连接销、管线，避免安装时基座与相邻部件的圆柱结构发生干涉，同时也可作为快速拆卸时的施力点位，方便操作人员将卡合后的基座从装配位取出。设计思路上，这款基座优先考虑了装配的便捷性与通用性，整体采用规则的矩形轮廓，可适配多数方形安装空间的边界要求，没有复杂的曲面结构，加工难度低，无论是采用铣削加工还是型材裁切都能快速成型；定位槽设置在基座的单侧边缘，既保留了其余三侧的平整性，可根据实际安装需求灵活选择固定点位，也避免了多侧设置定位结构导致的装配方向限制，让基座可以适配不同方向的拼接需求；半圆缺口的尺寸经过匹配设计，刚好可容纳常规规格的安装销与小直径管线，缺口边缘做了微小的倒角处理，可避免装配时刮伤管线外层或者划伤操作人员手部。从外形尺寸与安装边界来看，基座整体为矩形薄板结构，厚度均匀一致，可嵌入深度与板厚匹配的安装槽内实现嵌入式固定，也可通过板面打孔采用螺丝进行外露式固定；三道平行定位槽的槽宽、槽深尺寸统一，槽间距保持一致，可与对应规格的标准凸条实现完全配合，安装时无需额外调整对位；半圆缺口的圆心位于基座侧边边缘线上，不会额外占用基座侧边之外的安装空间，整体安装边界与基座自身的矩形外轮廓保持一致，不会因为结构凸起导致所需安装空间增大，可在紧凑的装配空间内完成安装固定。
