十字轴式汽车传动联轴器结构设计

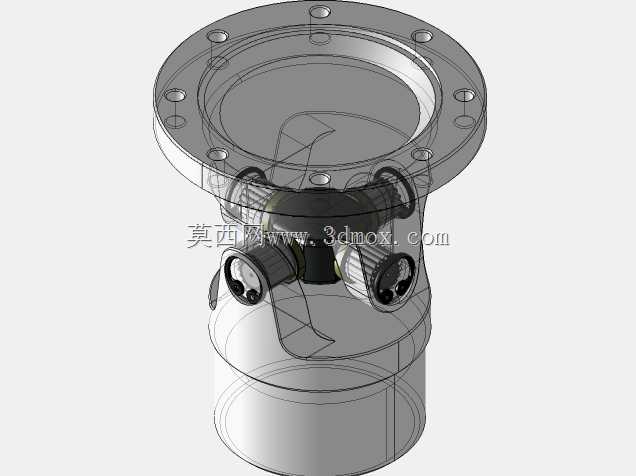

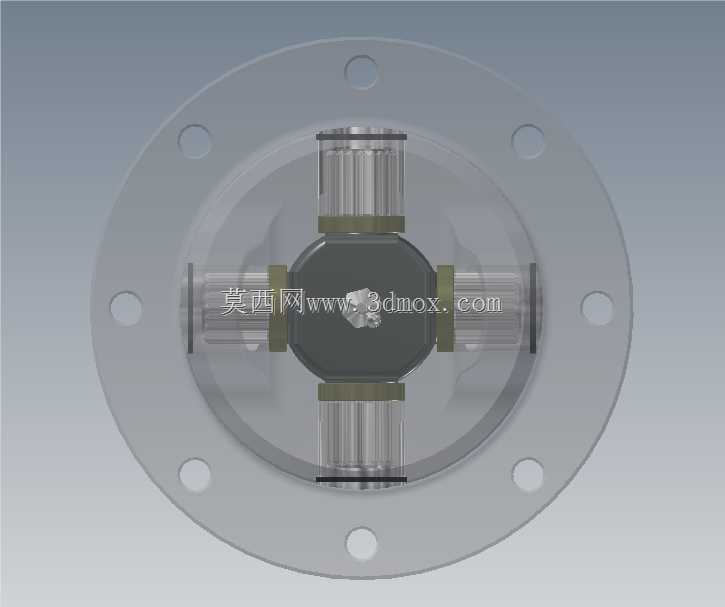

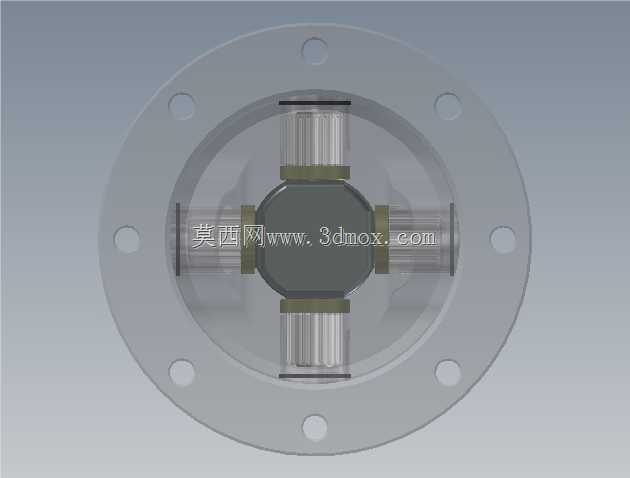

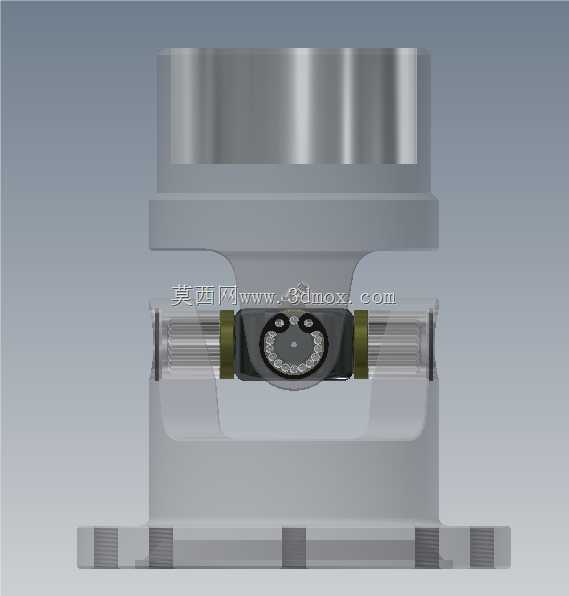

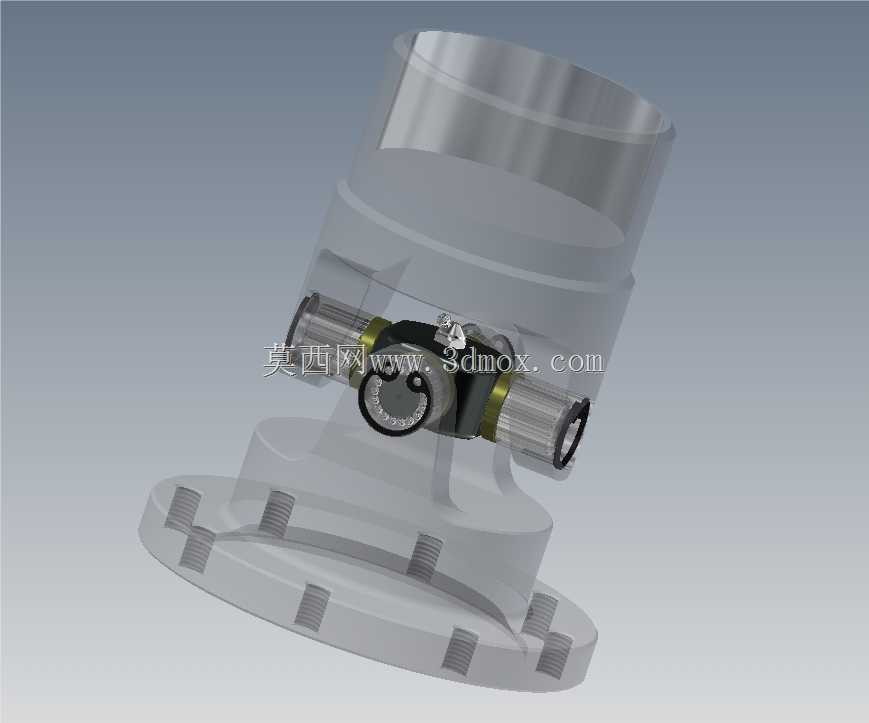

这款十字轴式汽车传动联轴器，主要应用于乘用车辆、商用载重车辆的底盘传动系统中，布置在变速器输出端与驱动桥主减速器输入端之间，部分四驱车型的分动箱前后输出端也会采用同结构联轴器完成动力衔接，核心作用是补偿传动系统两端连接部件之间的轴向偏移、角度偏差与径向错位，避免动力传递过程中出现卡滞、振动、异响甚至部件断裂的问题，保障不同工况下动力传输的平顺性与可靠性。在车辆实际行驶过程中，悬架系统会随路面起伏产生上下跳动，变速器与驱动桥之间的相对位置会持续发生动态变化，同时车架的制造装配公差、长期使用后的部件形变也会带来连接偏差，这款联轴器通过十字轴的多自由度转动特性，能够在两端连接法兰存在一定角度偏转、轴向窜动的状态下，持续稳定传递发动机输出的扭矩，不会因为位置偏差产生附加载荷，有效延长传动系统各部件的使用寿命。从功能特性来看，这款联轴器采用十字轴万向节核心结构，四个轴颈分别对应四个带花键的传动接头，每个接头与十字轴轴颈的配合部位都设计有耐磨衬套结构，能够降低转动过程中的摩擦损耗，同时适配传动过程中的角度摆动；外围的法兰盘采用圆周均布螺栓孔设计，能够与对接部件的法兰端面精准贴合，通过螺栓锁紧实现刚性连接，保障大扭矩传递过程中连接部位不会出现松脱打滑。设计过程中，首先围绕车辆传动系统的额定传递扭矩确定十字轴的轴颈直径与整体结构强度，通过有限元分析校核十字轴在峰值扭矩冲击下的应力分布，避免应力集中导致的轴颈断裂；其次针对传动过程中的摆动角度范围，确定四个传动接头的摆动行程边界，确保在悬架最大跳动量对应的偏角范围内，接头不会与法兰外壳发生运动干涉；同时考虑装配维护的便捷性，法兰盘的螺栓孔采用通孔设计，无需复杂工装即可完成拆装更换，十字轴与接头的配合部位预留润滑空间，可定期加注润滑脂降低磨损。从安装边界来看，外围法兰盘采用圆形结构，圆周均布的安装孔位与对接法兰的孔位完全匹配，整体轴向尺寸紧凑，不会占用过多底盘布置空间，径向尺寸控制在传动系统周边部件的安全间隙范围内，避免车辆行驶过程中与周边的车架、悬架部件、管线发生碰撞干涉，适配多数前置后驱、四驱车型的传动系统安装空间要求。
