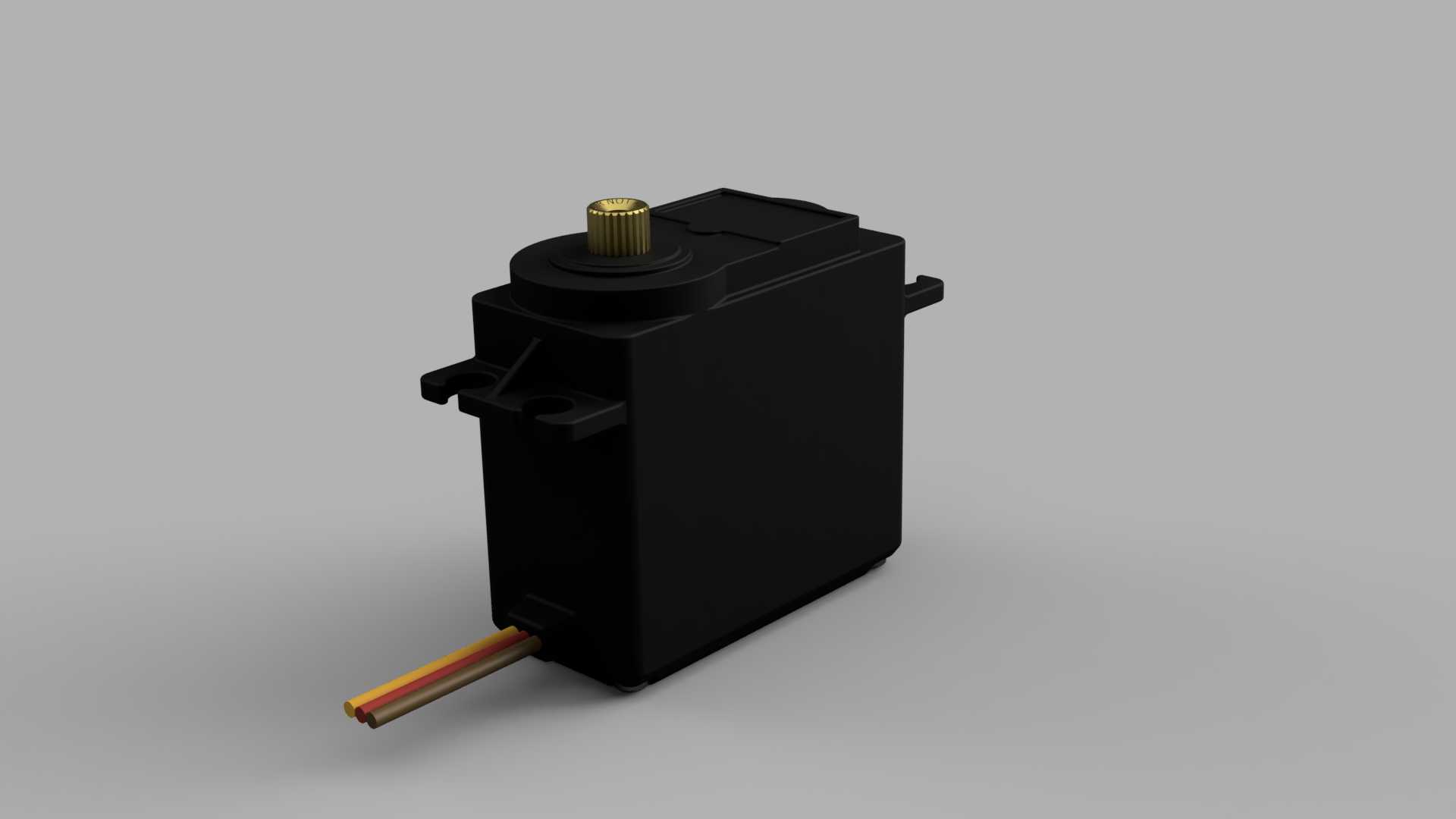

SUN55G金属齿轮舵机结构设计

这款SUN55G金属齿轮舵机是小型运动控制场景中常用的角度执行元件，广泛应用在小型航模舵面控制、教育机器人关节驱动、智能小车转向调节、小型自动化工位的角度定位、仿生机械结构动作驱动等场景中，能够在低电压供电条件下输出稳定的扭矩，实现精准的角度位置控制，满足各类小型机电系统对角度执行部件的紧凑性、可靠性需求。作为5V供电的金属齿轮舵机，它相比同规格塑料齿轮舵机拥有更强的负载能力与抗冲击性能，能够承受频繁启停、瞬时过载的工况，在学生科创项目、小型DIY机电装置、入门级工业演示设备中都有极高的适配性。

在产品功能特性上，该舵机采用标准三线控制逻辑，分别承担电源供电、接地、PWM信号输入的功能，通过接收周期20ms的脉宽调制信号，实现0-180度范围内的角度位置锁定，输出轴采用金属齿盘结构，搭配标准舵机摇臂安装接口，能够兼容市面上绝大多数通用舵机配件，无需额外定制连接件即可完成装配。外壳采用高强度工程塑料注塑成型，兼顾轻量化与结构强度，两侧带有一体化安装固定耳，耳位预留标准安装孔位，能够快速通过螺丝固定在各类安装支架上，尾部引出的排线采用多股铜芯导线，外层带有绝缘护套，能够耐受一定次数的弯折，满足活动部件的布线需求。

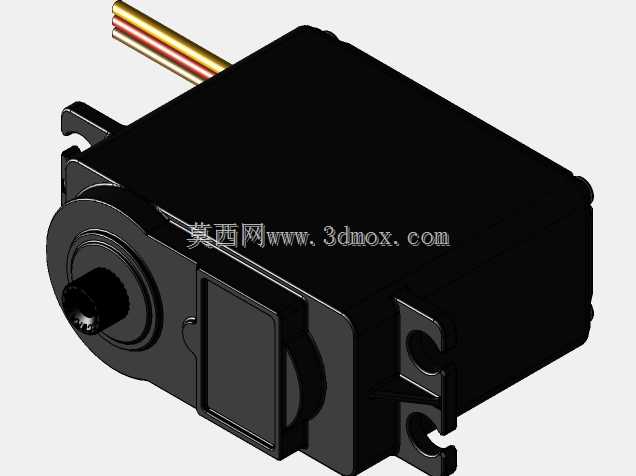

在设计思路上，整个建模过程完全围绕实物的实际装配尺寸展开，针对公开参考图纸中存在的安装孔距偏差、外形轮廓误差、输出轴高度错位等问题进行了逐一修正，确保模型的每一处尺寸都和实物零件完全匹配。建模过程中优先还原了产品的安装边界条件：包括两侧安装耳的孔位中心距、安装孔的孔径大小、输出轴的伸出高度、输出轴齿的模数与齿数、外壳的整体长宽高尺寸、出线口的位置与直径，所有涉及装配配合的尺寸都严格按照实物测量值进行绘制，避免出现模型导入装配后出现干涉、无法安装的问题。外形上还原了舵机外壳的拔模斜度、顶部输出轴的轴承位台阶、侧面的加强筋结构、尾部出线口的护套造型，既保证了外观的还原度，也确保了模型能够直接用于虚拟装配验证、安装支架设计、结构干涉检查等工程场景。

在安装边界方面，该舵机整体为方正的长方体主体结构，两侧安装耳对称分布在主体两侧，安装孔为通孔设计，适配标准M2自攻螺丝固定，输出轴位于主体顶面中心位置，轴端带有标准的齿形结构，摇臂安装后不会出现打滑空程，整体重心靠近主体几何中心，安装后不会因为重心偏移带来额外的负载扭矩，适合安装在对重量分布敏感的小型移动设备上。内部的金属齿轮组布局经过优化，在有限的外壳空间内实现了多级减速，将电机的高速旋转转化为输出轴的大扭矩低速转动，同时保证了传动间隙控制在合理范围内，提升了角度控制的重复定位精度。
