三辊式甘蔗压榨取汁设备结构设计

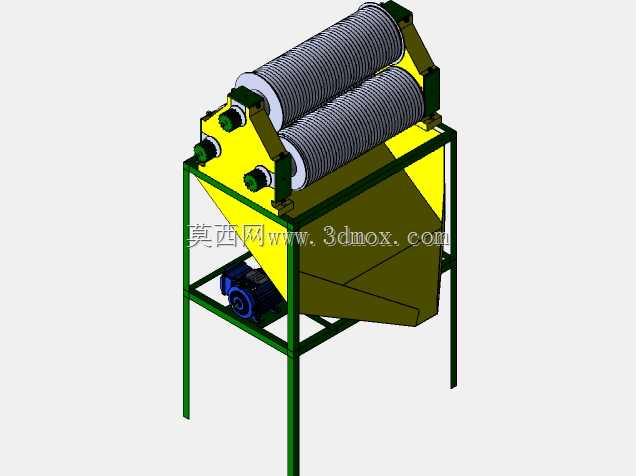

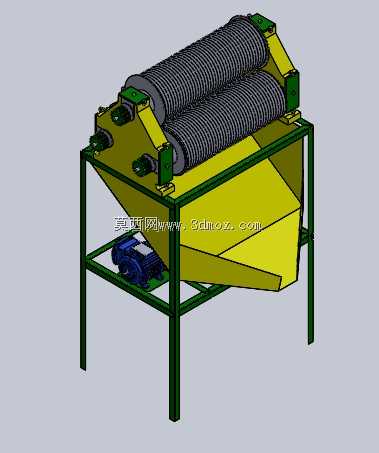

该设备为面向小型蔗糖加工、鲜榨蔗汁经营场景设计的三辊式甘蔗压榨取汁设备，主要应用于县域小型制糖作坊、农贸市集鲜蔗汁售卖点位、热带经济作物种植户的甘蔗初加工环节，可完成甘蔗茎秆的连续挤压取汁作业，替代传统人力压榨的低效作业模式，适配直径20mm至60mm范围内的紫皮蔗、青皮蔗等常见栽培品种的进料加工需求。设备整体采用立式三辊平行排布的核心结构，三根带齿纹的压榨辊呈上下错位布置，上方两根压辊为进料预压工位，下方单辊配合形成二次挤压通道，辊面加工的细密轴向齿纹可在挤压过程中增大与甘蔗表皮的摩擦力，避免进料打滑，同时齿纹间隙可引导蔗汁快速向下导流，减少汁液在辊面的残留附着。设备机架采用方管焊接的框架式结构，底部设置四个等长支撑腿，预留了地面膨胀螺栓固定的安装孔位，整体安装边界宽度控制在1.2米以内，纵深长度不超过0.9米，整体作业高度适配1.1米至1.2米的人工操作舒适区间，无需搭建额外操作平台即可完成进料、出渣的全流程操作。机架上部设置倾斜式进料导槽，导槽角度匹配压辊进料口的切入角度，可引导甘蔗茎秆顺畅进入两辊间隙，下部设置大倾角的集汁斗，斗壁倾斜角度大于30度，可保证榨出的蔗汁依靠重力快速汇集至出汁口，避免汁液在斗内淤积残留，集汁斗下方预留了储汁容器的放置空间，可直接对接常规口径的接汁桶。设备的动力传动单元布置在机架侧下方，通过带传动结构连接压辊端的传动齿轮组，可实现三根压辊的同步反向转动，传动区域设置全包式安全防护罩，避免作业过程中衣物、肢体卷入传动部件，压辊两端的轴承座采用可调式安装结构，可通过调节螺栓调整压辊间隙，适配不同直径、不同纤维硬度的甘蔗加工需求，同时方便长期使用后压辊磨损的间隙补偿，延长设备整体使用寿命。设备的出渣口设置在压辊组的后侧，压榨后的蔗渣可直接沿导渣板排出至设备后方的收集区域，实现汁渣的自动分离，无需人工额外清理辊面残留渣料。整体结构设计兼顾了小型加工场景的占地需求、操作便捷性与维护便利性，所有易损部件均采用快拆式安装结构，日常清理、更换压辊无需复杂工具即可完成，适配非专业人员的日常操作与简单维护需求。
