蜗轮蜗杆驱动式滚筒翻转倒料机构

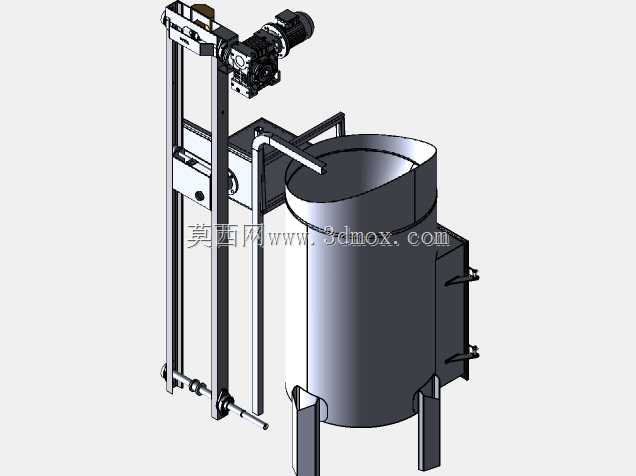

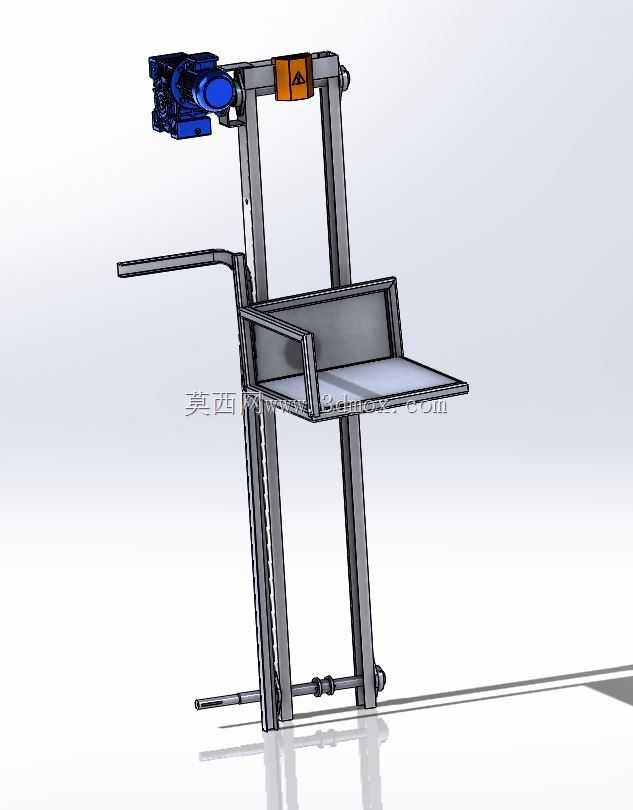

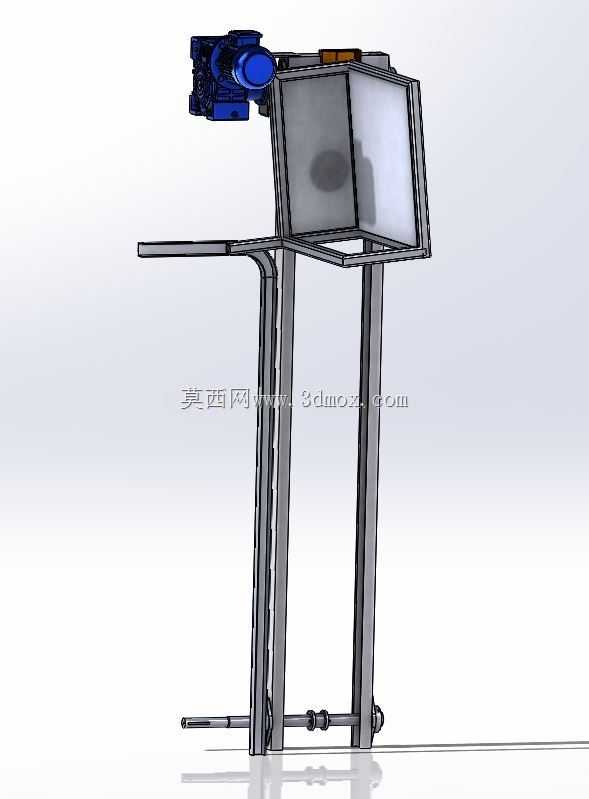

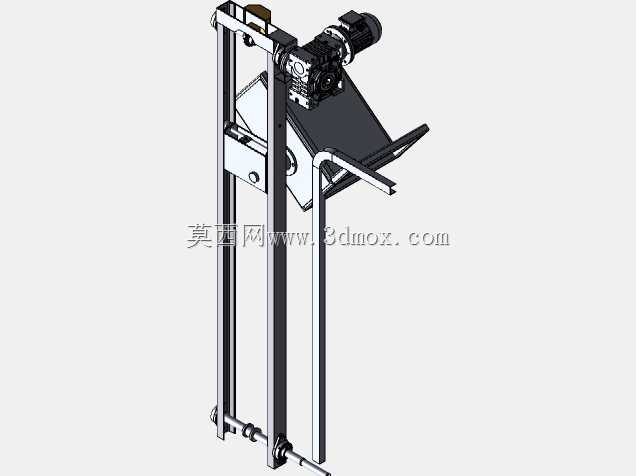

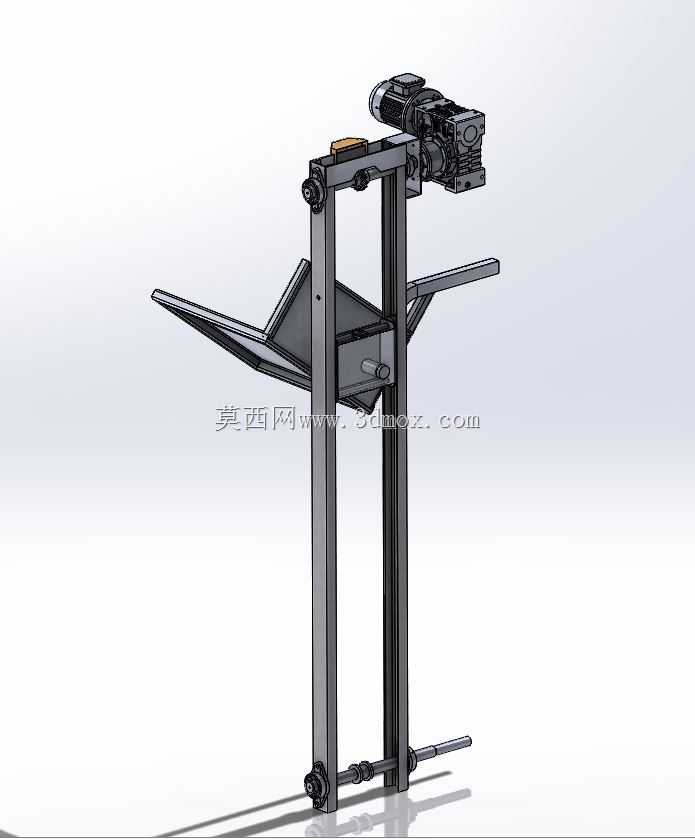

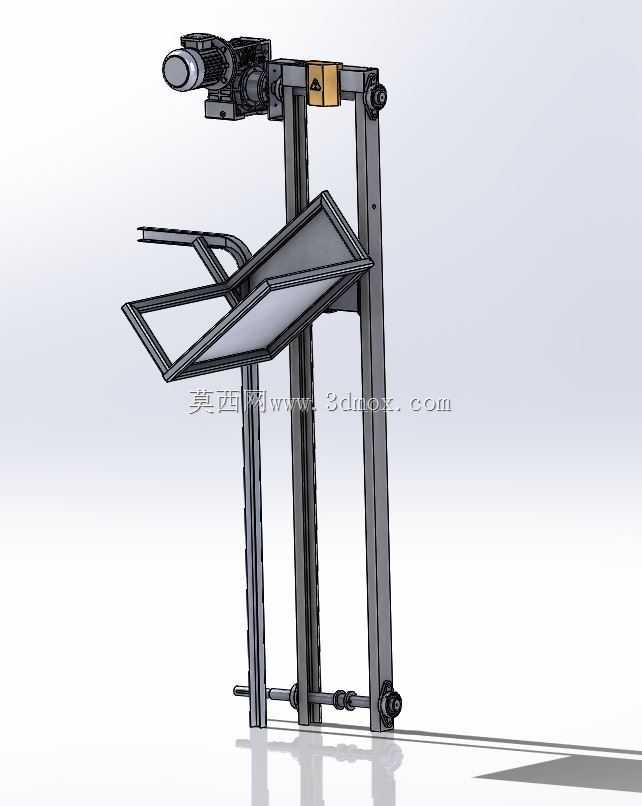

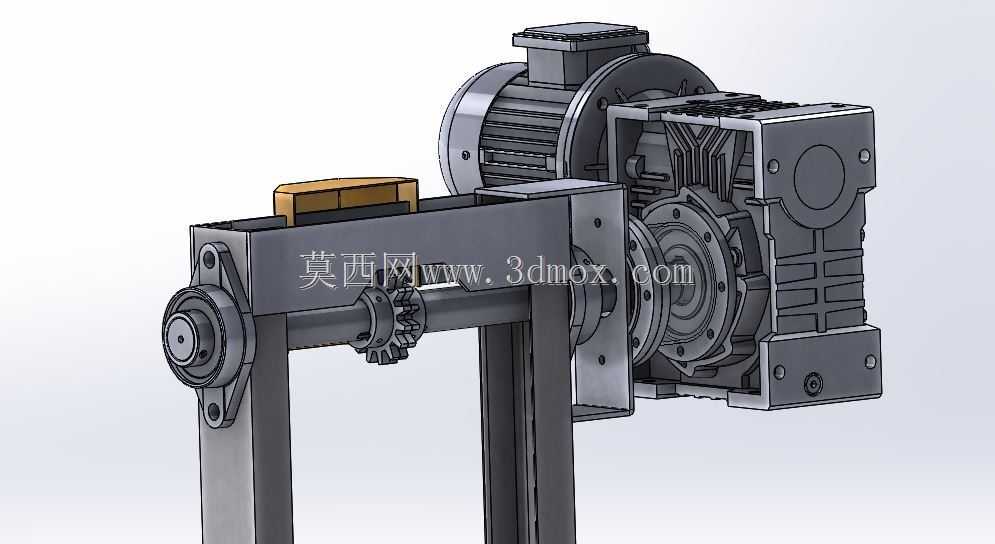

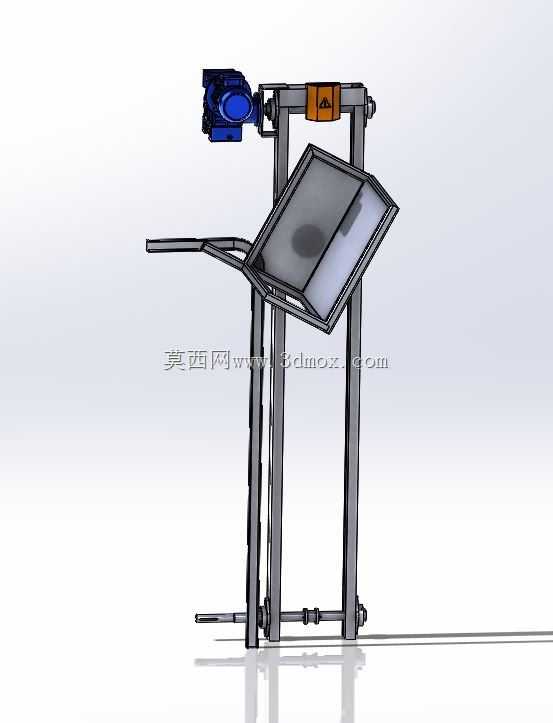

这款滚筒翻转机构主要面向化工、食品加工、橡塑生产等行业的物料转序场景，针对车间内塑料储料桶的液态物料定量转投需求设计，可替代传统人工抬桶倒料的作业模式，解决人工倾翻大重量料桶时劳动强度大、物料泼洒风险高、投料量难以精准控制的痛点，适配20-50L标准规格塑料储料桶的翻转作业，可直接对接生产线的物料调配工位，实现桶装液态物料从储料桶到调配容器的平稳输送。设备采用蜗轮蜗杆减速机作为核心动力输出单元，搭配齿轮啮合传动结构，动力输出端直接连接滚筒夹持转轴，传动过程具备反向自锁特性，可在翻转行程内任意角度悬停，避免断电或负载波动时料桶意外回落引发的安全隐患，同时蜗轮蜗杆结构的大减速比特性可输出大扭矩，即使满载料桶也能实现平稳低速翻转，有效降低液态物料晃动导致的倾洒问题。整体结构采用立式门型机架设计，机架主体采用标准型钢焊接加工成型，底部预留安装固定孔位，可直接通过膨胀螺栓固定于车间地面或生产线配套工作台面，安装边界宽度适配常规生产线工位间距，不会占用过多操作空间；转轴端部设置可调式夹持定位块，可根据不同规格料桶的外径尺寸调整夹持间距，无需更换额外夹具即可适配多种规格料桶的翻转需求，设备前端预留充足操作空间，方便操作人员完成料桶的上料、定位与下料操作。设计过程中充分考虑车间作业的维护需求，减速机与传动齿轮均采用外置式安装布局，日常润滑、检修无需拆解主体机架，传动部位设置安全防护挡板，避免作业过程中衣物、工具卷入传动结构引发安全事故；翻转动作的行程限位通过机械挡块配合传感器实现，可根据不同调配容器的接料高度调整翻转最大角度，确保物料精准流入目标容器，不会出现沿桶壁外溢的情况。整机的受力结构经过力学仿真验证，机架立柱与横梁的截面尺寸可承受满载料桶翻转时的最大弯矩，长期作业不会出现结构变形，转轴部位采用带座轴承支撑，转动阻力小、磨损量低，可适配车间长时间连续作业的生产节奏，无需频繁更换易损部件。
