500ml高密度聚乙烯圆瓶吹塑成型模具结构

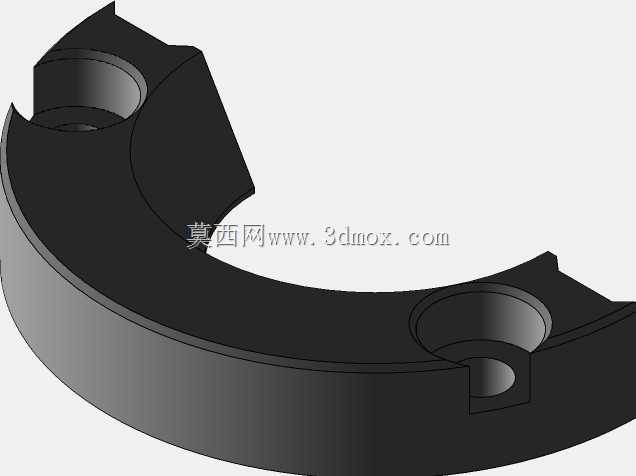

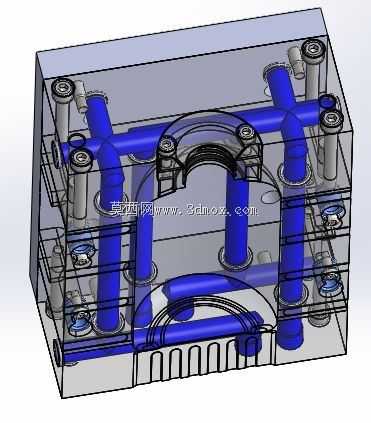

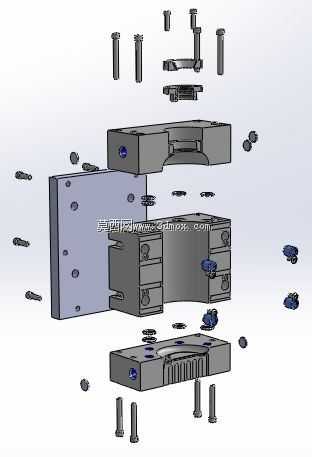

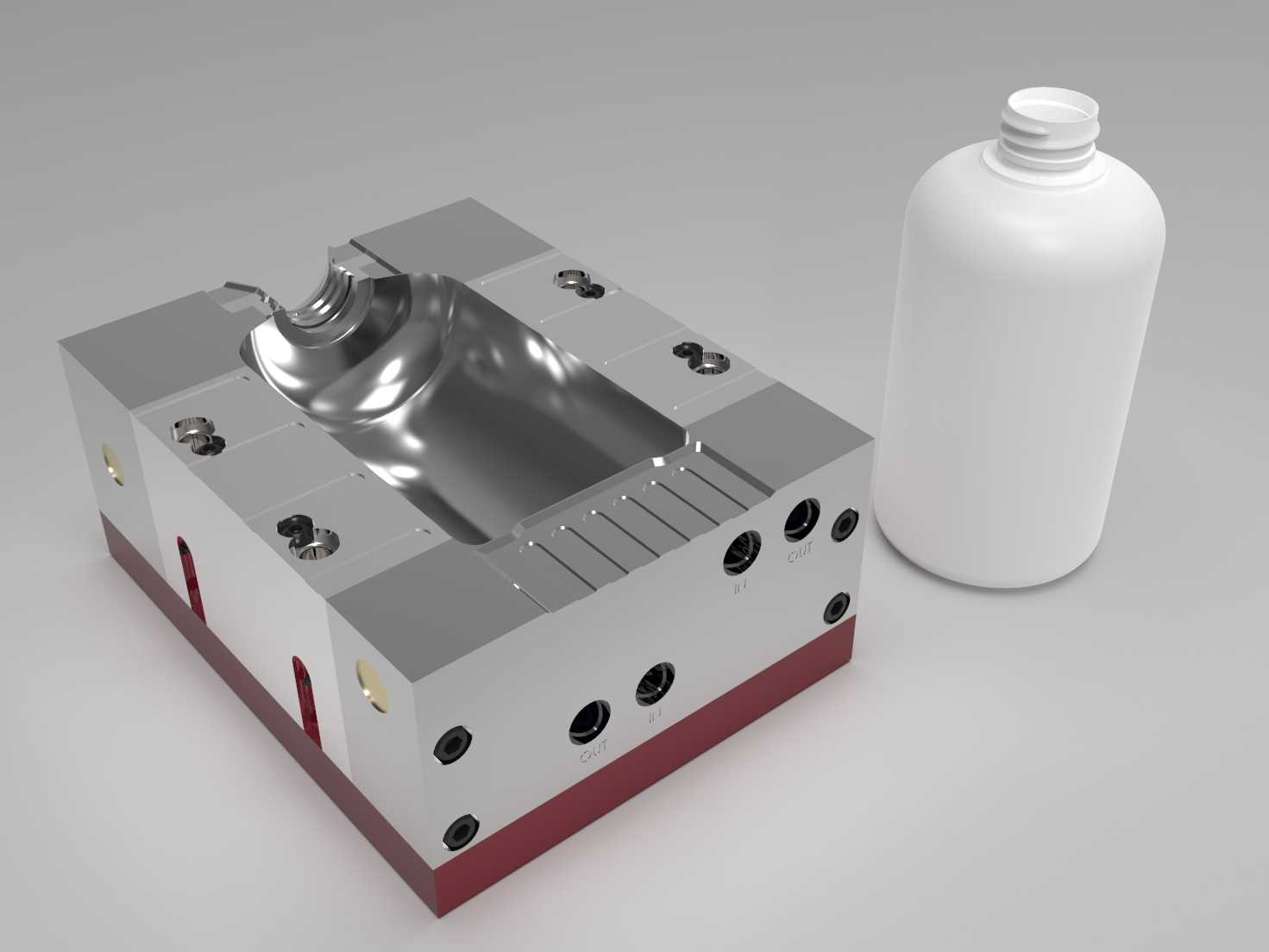

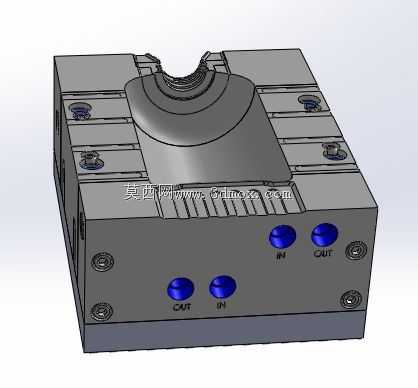

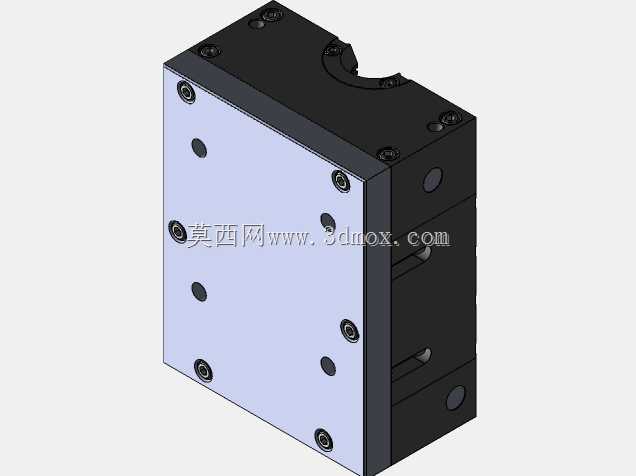

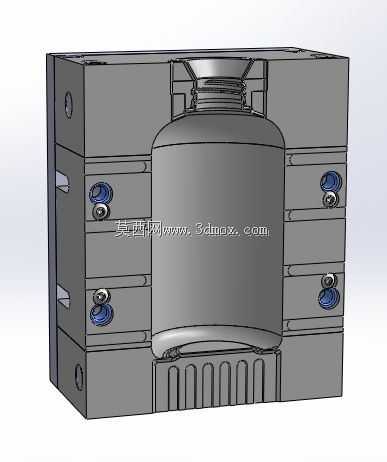

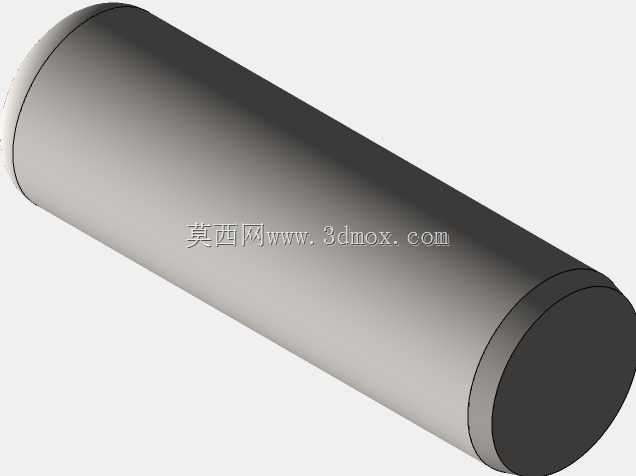

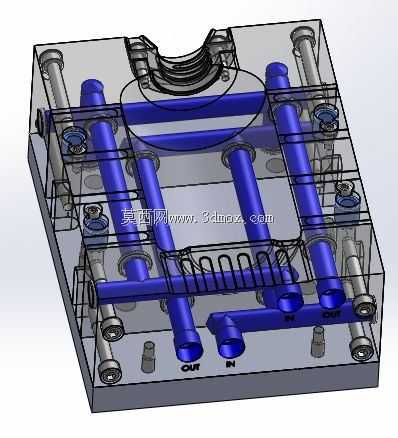

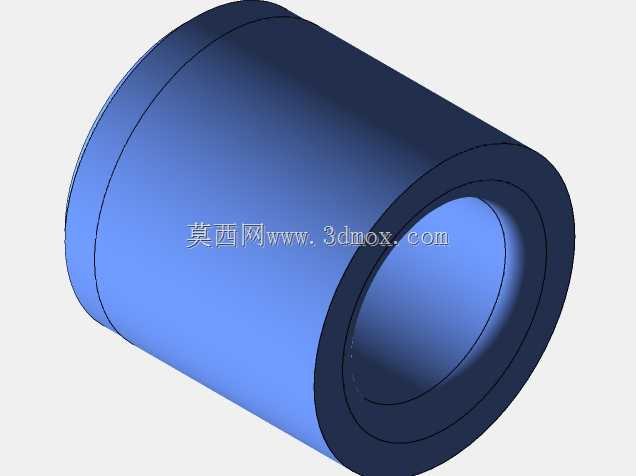

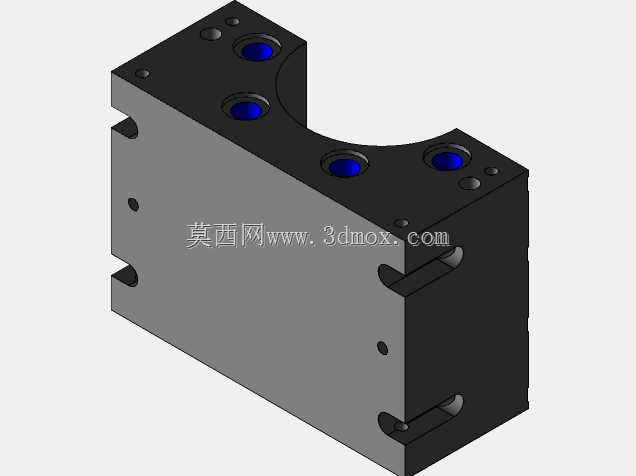

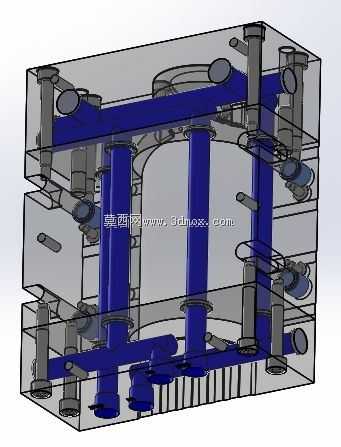

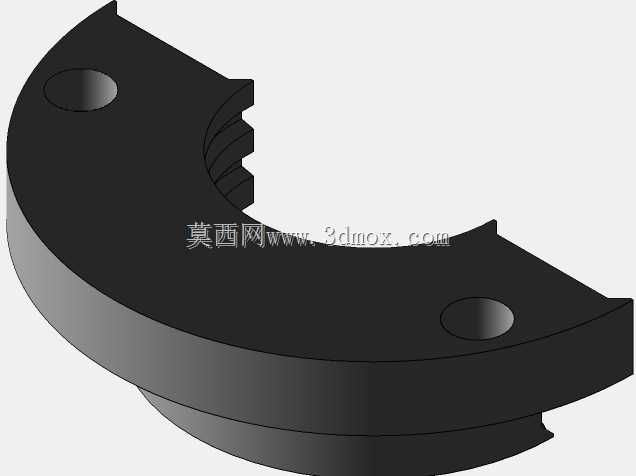

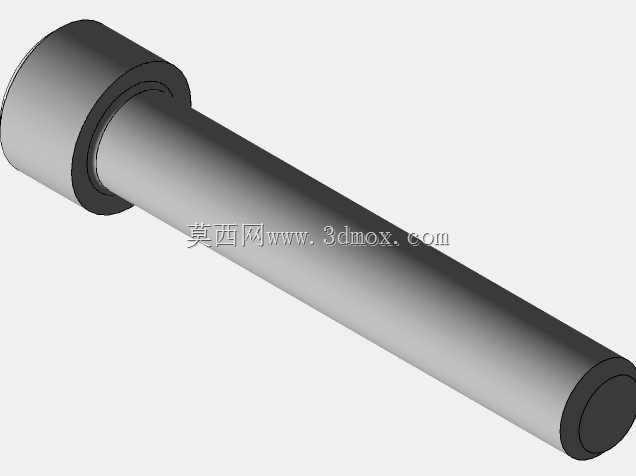

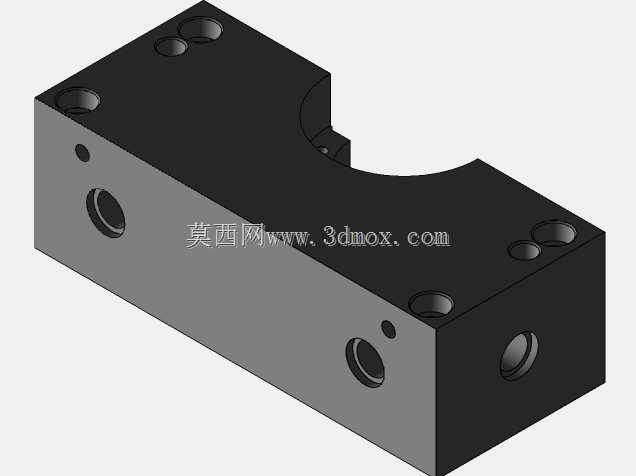

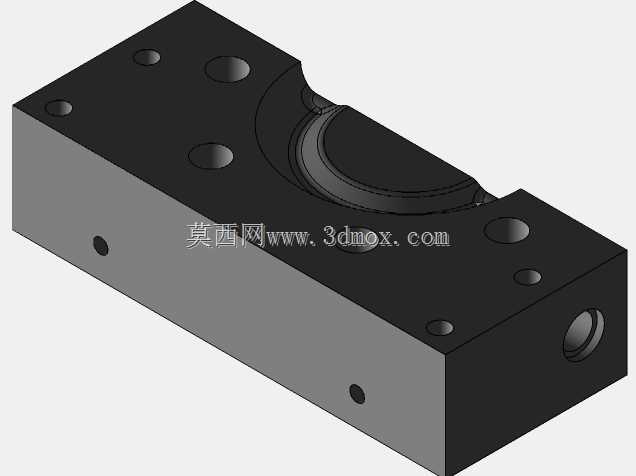

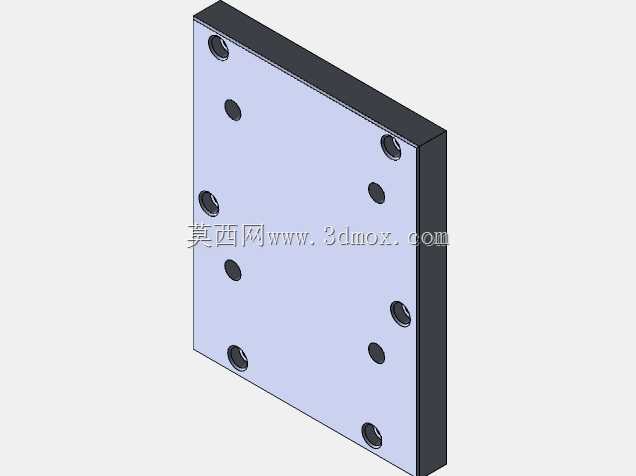

这套吹塑模具主要面向日化包装、食品饮品包装领域的中空塑料容器生产场景，适配挤出吹塑成型工艺，专门用于生产颈部直径28毫米的500毫升容量高密度聚乙烯圆瓶，这类瓶体广泛应用于洗护用品分装、口服药液盛装、民用清洁液体存储等日常场景，是民用包装领域需求量极大的中空容器品类。模具整体采用模架分体式结构设计，分型面沿瓶身轴向中心对称布置，合模后可完整包裹瓶体型腔，成型后的瓶体壁厚均匀，瓶口螺纹区域单独设置镶件结构，可根据不同瓶盖规格快速更换镶件，无需重新加工整套模腔，大幅降低多规格产品的开模成本。设计过程中重点优化了冷却通道的排布逻辑，针对瓶身圆弧过渡区域、瓶底增厚区域、瓶口螺纹成型区域分别设置独立的冷却回路，避免传统吹塑模冷却不均导致的瓶身收缩变形、瓶口螺纹精度不足、脱模后瓶体翘曲等常见问题，冷却通道距离型腔壁的距离保持均匀一致，确保吹塑过程中型腔各区域温度差控制在极小范围内，有效缩短成型冷却周期，提升批量生产的效率。模具的安装边界适配常规中小型挤出吹塑设备的模架安装尺寸，合模导向采用精密导柱导套结构，合模过程无偏移错位，避免成型瓶体出现飞边、错模等缺陷，模腔表面采用镜面抛光处理，成型后的瓶体外壁光滑无划痕，无需后续额外的表面处理工序即可直接进入灌装环节。模具的吹气口位置设置在瓶底中心区域，吹气时气流可均匀填充整个型腔，确保瓶身各部位壁厚偏差控制在允许范围内，针对高密度聚乙烯材料的吹塑成型特性，模腔的排气槽设置在分型面的隐蔽位置，既可以快速排出型腔内的空气，避免瓶身出现气泡、缺料等问题，又不会在瓶体表面留下明显的排气痕迹，保证成品外观质量。这套模具在设计时充分考虑了量产过程中的维护便利性，易磨损的瓶口镶件、底部切边镶件都采用快拆结构，日常维护更换无需拆解整套模架，可大幅减少设备停机维护的时间，适配大规模连续化的包装容器生产需求，成型后的圆瓶可适配常规的旋盖封口设备，满足日化、食品、医药等多个行业的包装使用标准。
