黄铜材质霍克型电缆密封接头三维设计

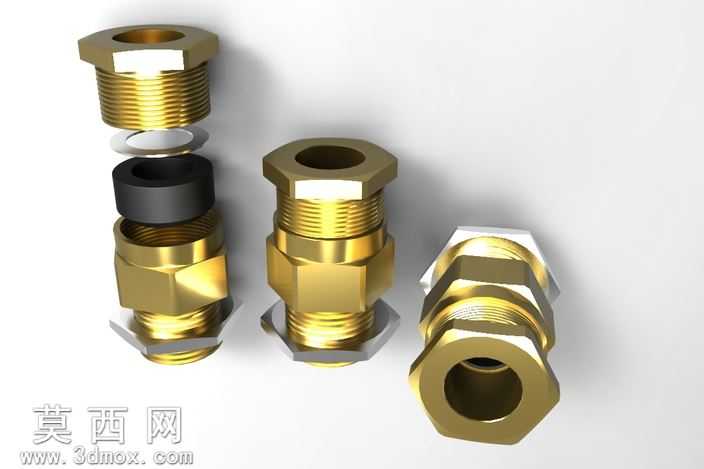

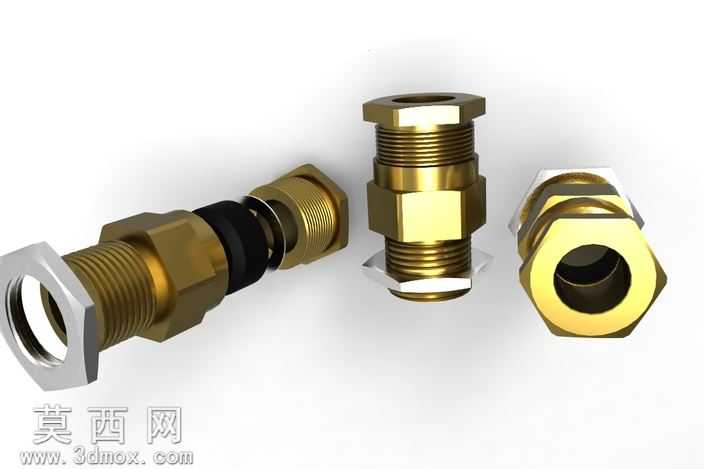

本作品为霍克型电缆密封接头的三维建模设计，建模过程严格遵循工业级电缆接头的实际生产尺寸标准，在SolidWorks软件中完成全参数化建模，确保各部件尺寸可灵活调整适配不同规格的电缆穿接需求。模型完整还原了该类接头的全部组成结构，包含外六角锁紧主体、六角锁紧螺母、内置橡胶密封环、金属压紧垫圈等核心部件，各部件之间的装配间隙经过精准调校，可实现无干涉的装配运动模拟，直观展示接头旋紧时密封环被挤压收缩抱紧电缆的工作过程。材质渲染阶段针对不同部件匹配了对应的真实材质属性，主体金属部件采用黄铜材质，调整金属粗糙度、反射率参数还原黄铜件机加工后的金属光泽与细腻质感，内置密封件采用哑光黑色橡胶材质，还原橡胶件的磨砂哑光质感，金属垫圈采用镀锌钢材质，呈现亮银色金属表面效果，整体渲染效果逼真，可直接用于产品展示、装配教学等场景。设计过程中充分考虑该类接头的实际使用场景，在螺纹段、六角拧动面、密封腔等关键结构处做了细节优化，外六角结构的尺寸符合标准扳手的拧动尺寸要求，螺纹段的牙型、螺距完全符合公制螺纹标准，密封腔的内部空间尺寸经过测算，可保证橡胶密封件受压后均匀变形，实现IP68级的防水防尘密封效果，同时内置的金属垫圈可分散锁紧压力，避免橡胶密封件被过度挤压损坏，延长接头的使用寿命。模型整体结构严谨，细节完整，既可以作为五金配件设计的参考案例，也可用于电气布线场景的装配模拟，帮助设计人员直观了解电缆接头的安装方式与密封原理，为电气柜、机电设备的电缆布线设计提供精准的三维模型支撑。
