微型高精度小重量称重传感装置结构设计

这款微型称重装置主要面向小量程高精度的重量检测场景，常见于精密电子元器件分拣、实验室微量样品称量、小型自动化生产线的物料缺件检测、3C产品组装工位的配件到位校验等对安装空间有严格限制、对重量感知精度要求较高的工业场景，能够在狭小的设备内部空间完成毫克级重量变化的精准捕捉，弥补了传统大尺寸称重传感器无法适配紧凑安装位的应用短板。

从实际用途来看，该装置核心功能是将承载面受到的微小压力转化为可被控制系统识别的电信号，实现对被测物体重量的实时采集，既可以独立作为微型称重单元完成单点重量检测，也可以多台组合排布在工装治具上，完成多点位的重量分布校验，比如在小型连接器组装工序中，可通过该装置检测端子是否漏装、配件是否足额放置，避免不良品流入下一道工序。

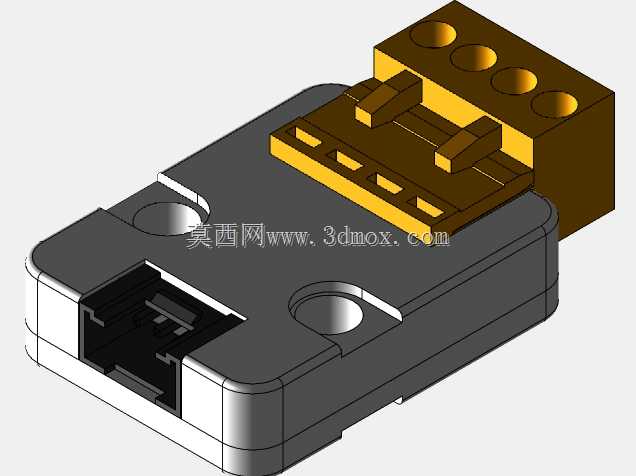

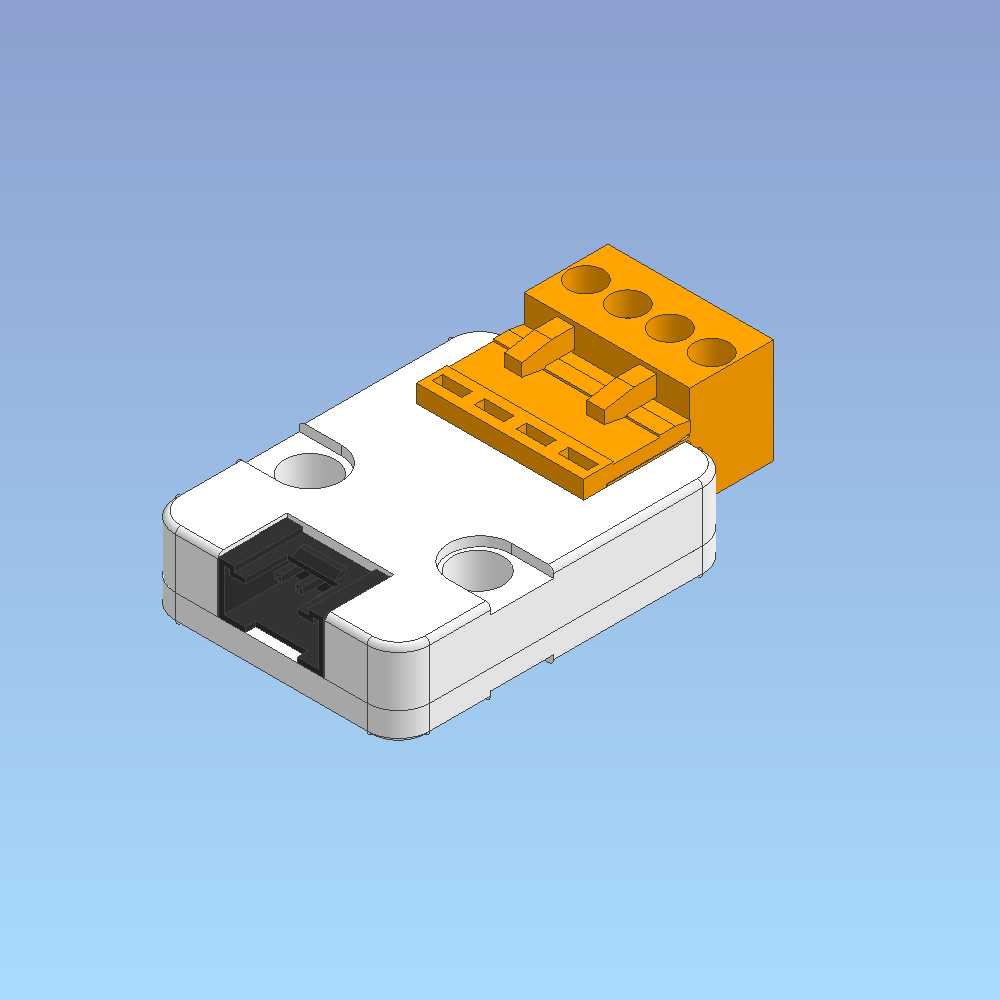

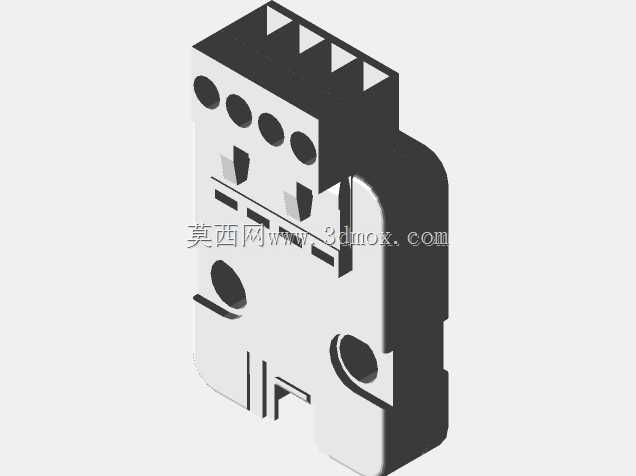

在功能特性上，该装置采用分体式组合结构，下部白色主体为传感核心承载基体，集成了应变感应元件与信号引出接口，前端预留的黑色接口可直接与设备控制端完成信号对接，无需额外设计转接结构；上部橙色部件为被测件承载定位座，表面开设的四个定位圆孔可匹配对应规格的被测工件，侧面的卡扣式结构可快速完成承载座与基体的装配与拆卸，方便根据不同被测件的外形快速更换适配的定位模块，无需对整个传感单元进行拆装校准。

设计思路上，整体采用扁平化紧凑布局，将应变感应区域设置在基体中部的薄壁结构处，既保证了受力时的形变灵敏度，又通过两侧的圆形安装孔位实现装置的可靠固定，避免安装应力对测量精度造成干扰；承载座与基体的配合面设计有定位凸台与导向槽，装配时可快速对位，保证每次更换承载座后受力点始终处于传感区域的中心位置，减少偏载带来的测量误差。

从安装边界来看，装置整体外形为扁平方块结构，长度方向尺寸适配小型工装的安装间距，宽度方向可嵌入宽度仅数十毫米的设备型材槽内，高度方向控制在较低尺寸范围内，不会过多占用设备的垂直安装空间；两侧的沉头安装孔可适配M2规格的固定螺丝，安装时可直接固定在设备的安装平板上，前端的信号接口朝向侧方引出，不会与上方的被测工件输送路径产生干涉，整体安装容错率高，适配各类紧凑布局的自动化检测工位。
