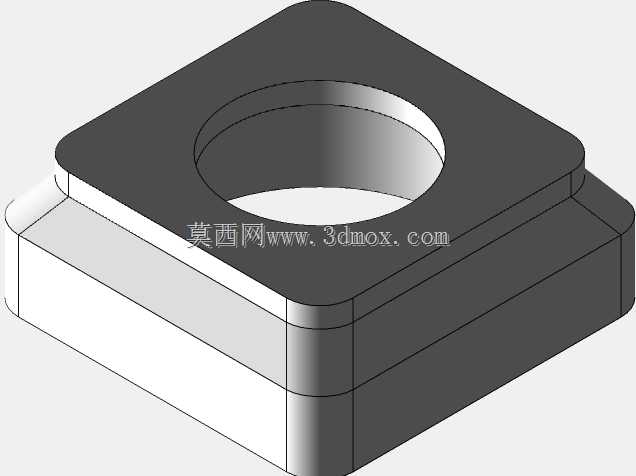

方形带孔层叠式机械底脚试验构件

该构件是面向机械装配支撑场景设计的底脚试验件，主要应用于各类中小型工业设备、工装夹具、检测台架的底部支撑环节，在实际生产场景中，这类构件承担着承载设备整体重量、调整安装基准面高度、分散设备运行时的底部压应力的核心作用，同时可配合紧固件穿过中心通孔完成与设备底座、安装基面的锁紧固定，避免设备运行过程中出现滑移、偏载、振动幅度过大的问题。从功能特性来看，该构件采用双层叠合的结构设计，上层方形块的中心开设贯通式圆孔，可适配对应规格的螺栓、定位销完成穿装固定，上下两层的方形轮廓做了等半径的圆角过渡处理，既能够消除锐边带来的装配划伤风险，也能降低边角位置的应力集中系数，提升构件长期承压下的结构稳定性。在设计思路上，该构件优先考虑了安装适配性与承载可靠性的平衡，整体采用对称式方形布局，四个侧边的尺寸完全一致，安装时无需区分方向，可有效降低现场装配的对位难度；中心孔的孔径与上层块的厚度经过匹配设计，既保证紧固件穿装时有足够的调节余量，也避免孔径过大导致上层块的有效承压面积不足；上下两层的叠合面采用全平面贴合设计，装配后无悬空间隙，可保证压力均匀传递到下层块与安装基面的接触面上，不会出现局部压强过大导致的基面压损问题。从外形尺寸与安装边界来看，该构件整体为正方块状结构，总高度由上下两层的厚度叠加而成，上层块的外轮廓尺寸略小于下层块，形成阶梯式的外缘结构，既可以在安装时起到快速对位的导向作用，也能在构件外侧加装防护套、减震垫时提供定位台阶；中心通孔为等直径圆孔，孔壁做光滑处理，紧固件穿装时不会出现卡滞，构件的底部平面为全接触式设计，无凸起或凹槽结构，可适配水泥基面、金属安装平台、型材框架面等多种不同的安装基面，无需额外加工适配槽位即可完成固定安装，能够满足试验阶段快速搭建支撑结构、验证底脚承载性能的使用需求。
