小型桌面式数控雕刻加工设备结构

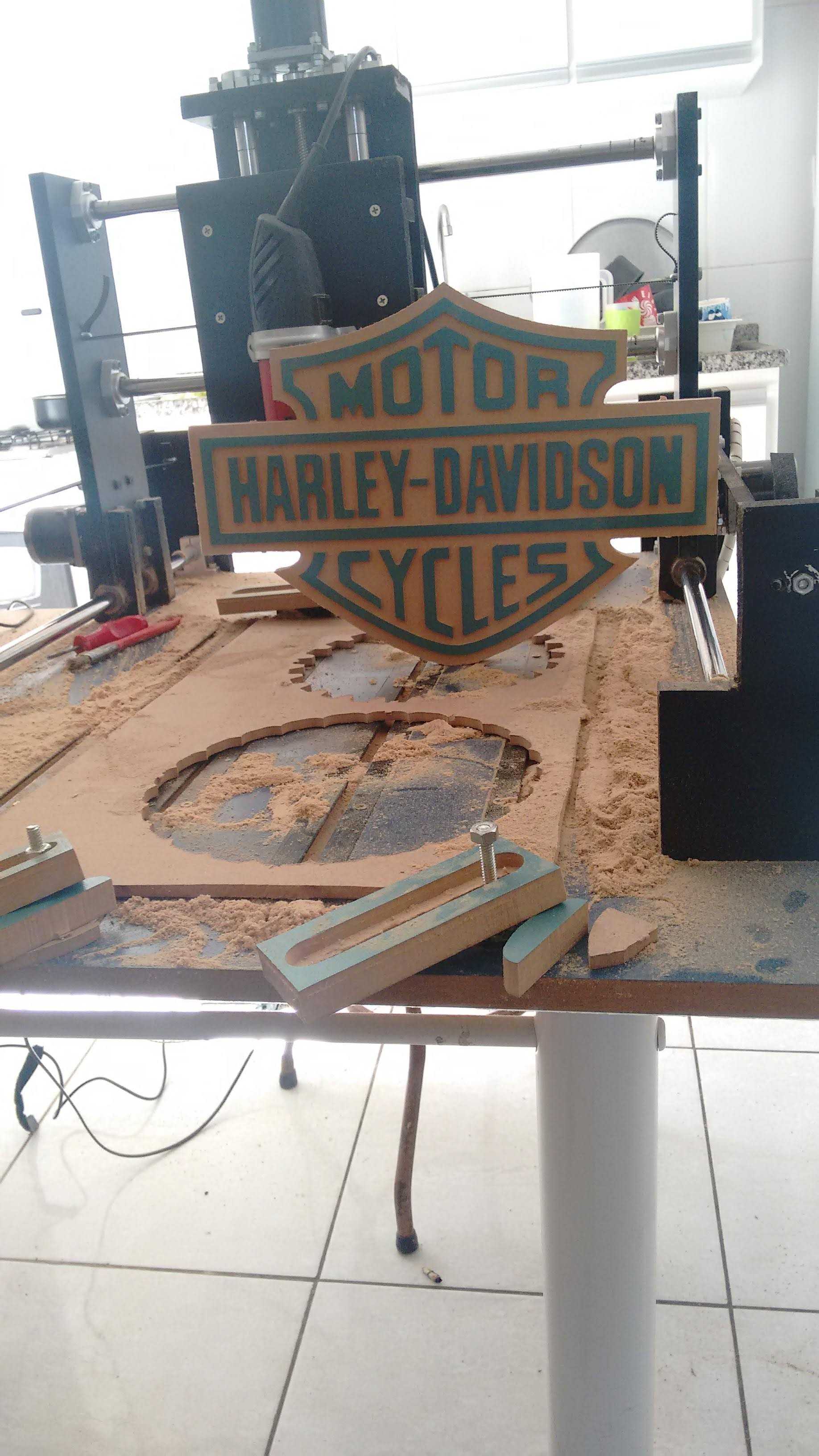

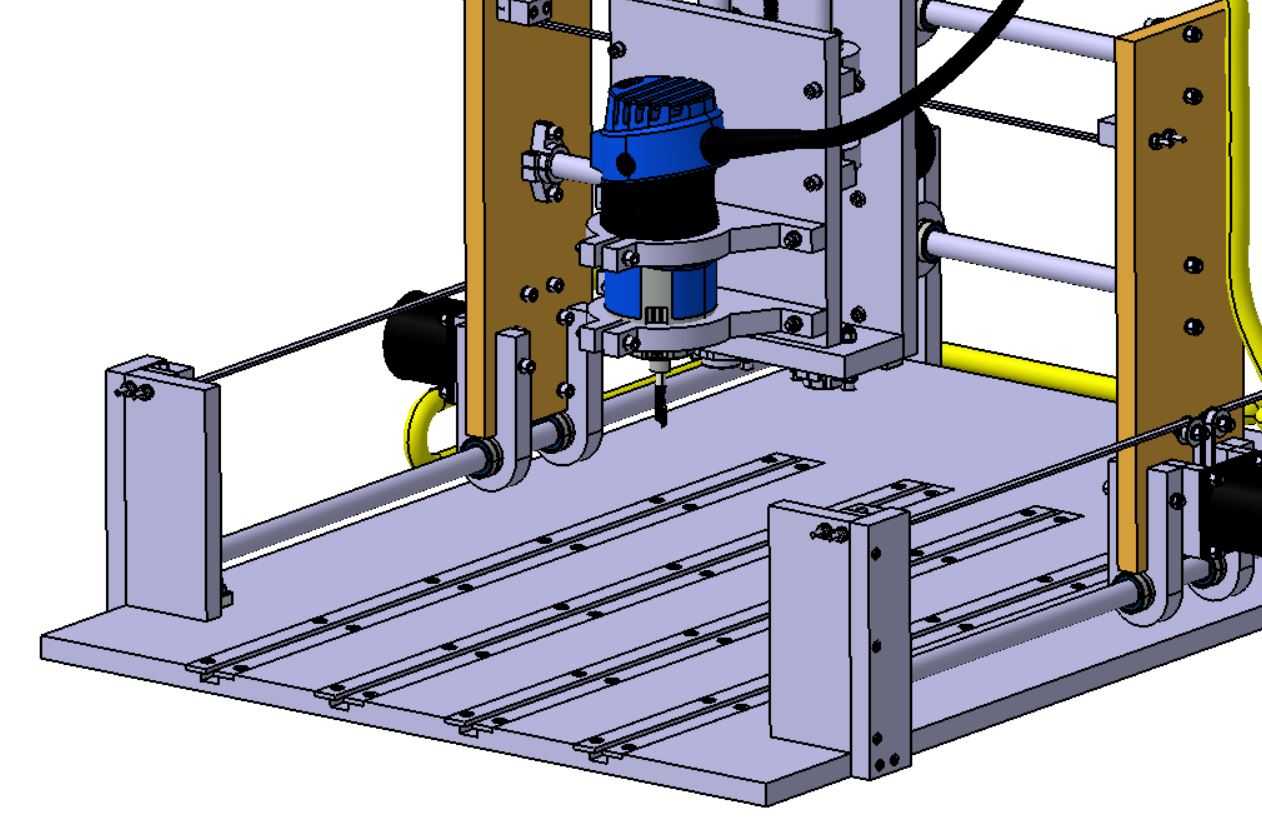

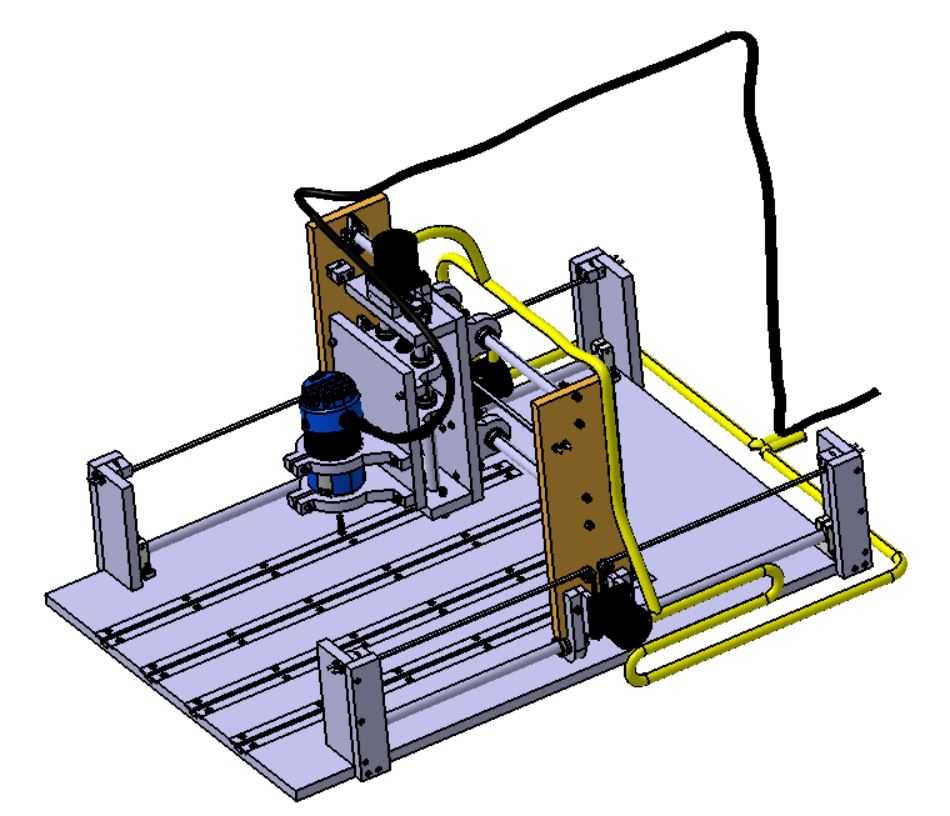

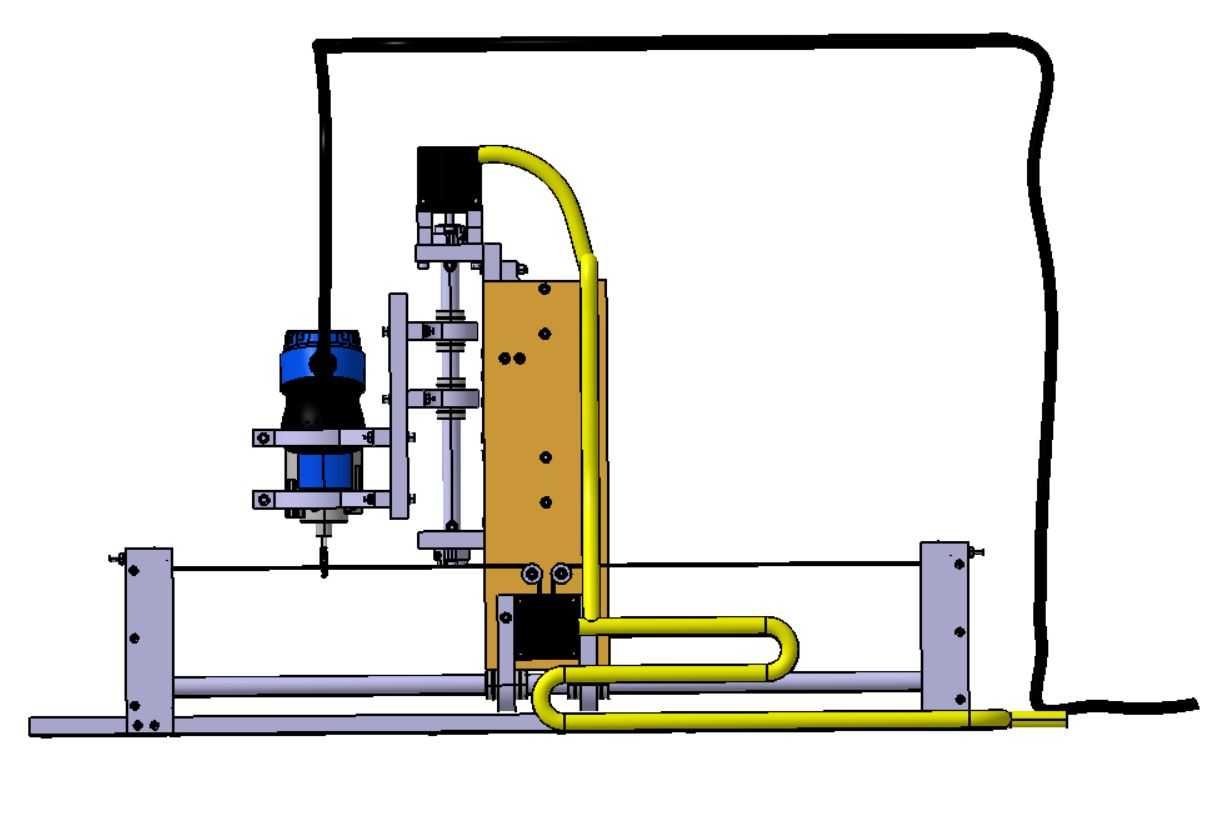

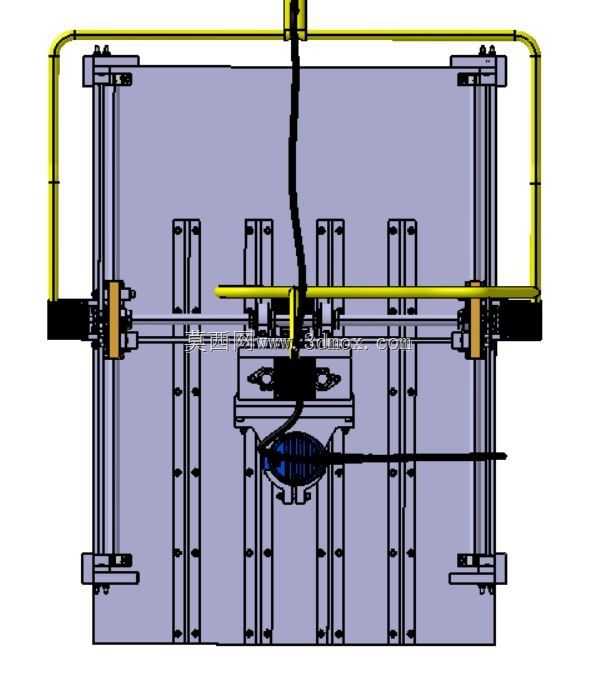

这款小型桌面数控加工设备，主要面向个人创作、小型工坊打样、教学实训场景设计，可覆盖木质板材、软质金属、亚克力等常见材料的平面雕刻、轮廓切割、浅槽铣削作业，能够完成标识牌制作、创意手作加工、小型零件打样等常见加工需求，填补了大型工业机床无法适配小空间、小批量柔性加工的场景空白。设备采用龙门式移动结构设计，整体框架兼顾刚性与轻量化需求，横向运动导轨跨距经过反复校核，既保证运动过程中主轴的稳定性，避免加工过程出现振纹影响成品精度，又控制整体外形尺寸适配常规工作台面摆放，无需额外做地基固定，普通工作室、教学实验室的标准工作台即可承载安装，安装边界预留了走线、废料收集的操作空间，日常维护与操作无需额外拓展场地。功能设计上，设备搭载可升降主轴组件，能够根据不同加工材料的厚度、加工深度需求调整Z轴行程，适配不同厚度工件的加工需求，工作台面采用平整耐磨的硬质板材设计，可通过夹具快速固定不同形状的待加工工件，X/Y轴传动结构采用低摩擦导向组件，运动过程顺滑无卡顿，重复定位精度可满足常规创意加工与教学演示的精度要求，能够流畅完成复杂曲线轮廓的走刀加工，比如图中展示的异形标识牌加工，可一次性完成外轮廓切割与表面文字雕刻作业，无需二次装夹对位。设计思路上，整体结构优先考虑易组装、易调试、易维护的特性，各运动组件的安装位预留了调节余量，使用者可根据自身使用需求调整传动预紧力，更换不同功率的主轴组件拓展加工能力，框架结构采用标准化连接件拼接，无需专用焊接设备即可完成整机组装，既适合教学场景下的设备组装实训，也适合个人创作者根据自身加工需求做定制化改装，设备的走线全部沿框架内侧排布，避免加工过程中切屑、粉尘剐蹭线路造成故障，同时预留了除尘接口的安装位，可搭配小型吸尘设备收集加工产生的木屑、粉尘，优化加工操作环境。设备的操作逻辑适配入门使用者的学习曲线，无需复杂的工业机床编程基础，通过常规的数控加工编程即可生成走刀路径，完成各类创意工件的加工，可覆盖从简单的平面钻孔、切割到复杂的图案雕刻等多类型加工任务，在个人创作、教学演示、小批量定制加工场景下都能发挥稳定的加工能力。
