双环式拉紧锁扣结构三维设计

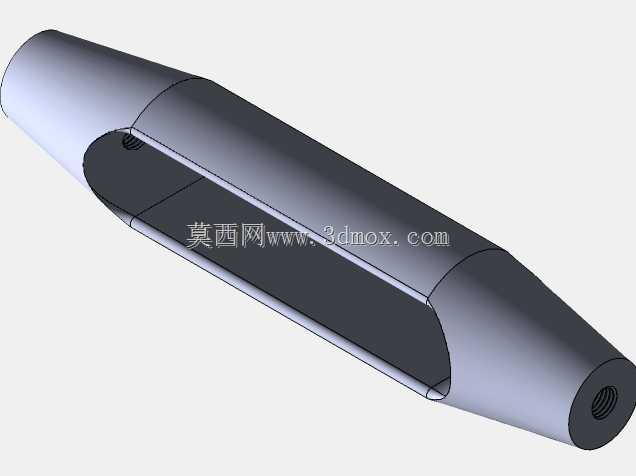

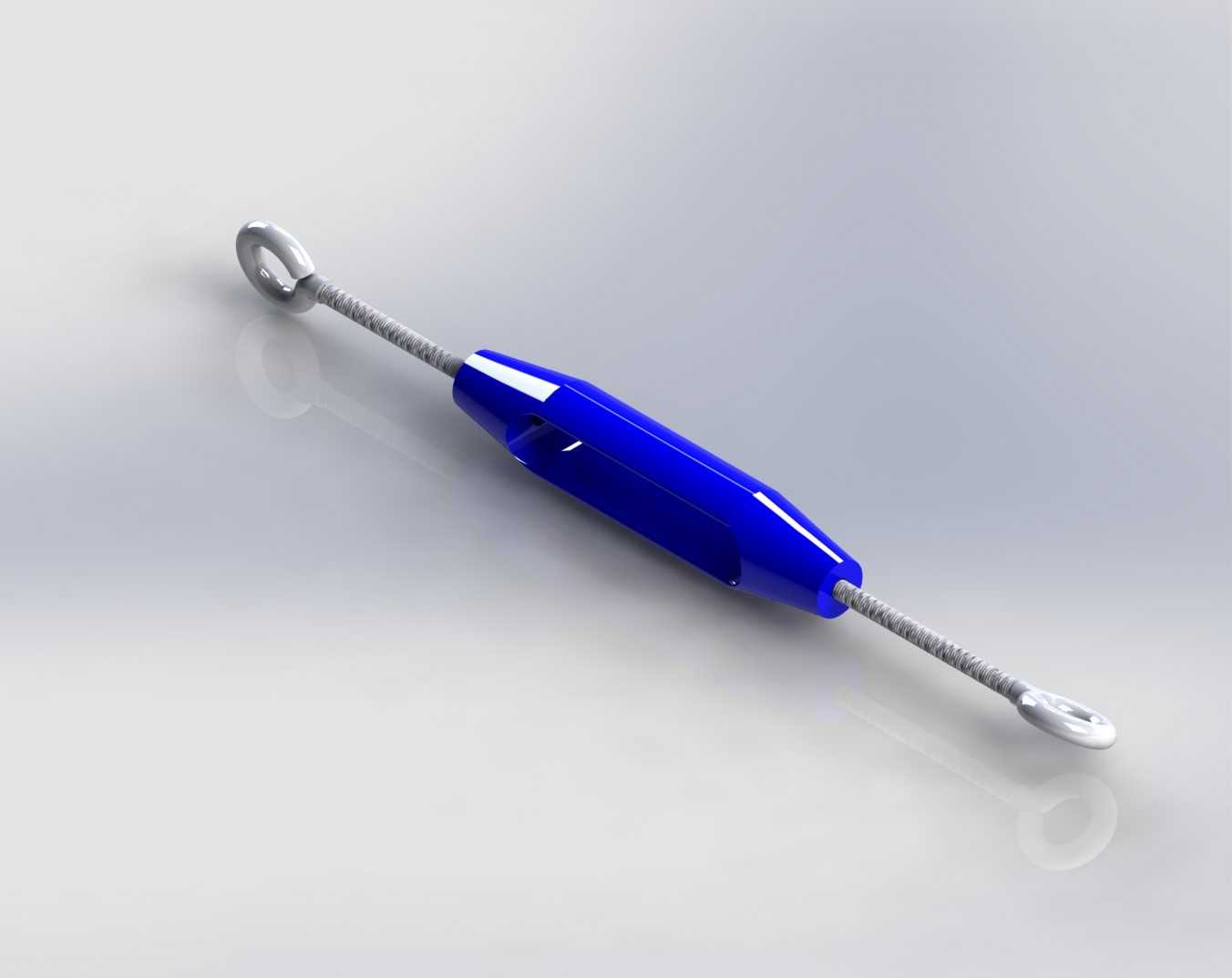

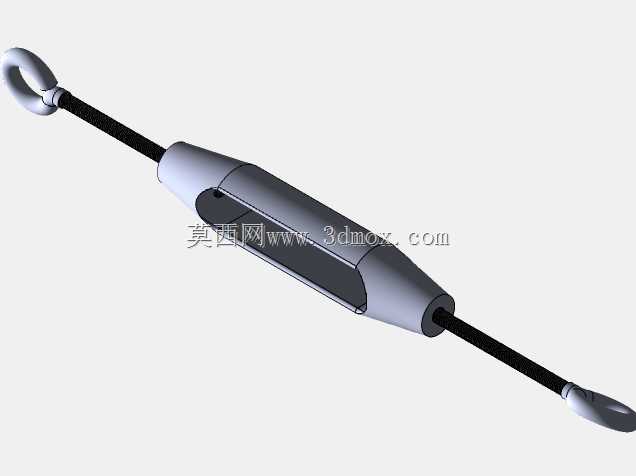

这款拉紧锁扣是面向轻载张紧作业场景设计的手动索具配件，主要应用于户外篷布固定、货物捆绑、轻型索具张紧、围栏拉线调紧、小型设备安装定位等需要手动调节绳索或钢缆张紧度的场景，能够替代传统的铁丝拧固、绳结绑扎等固定方式，实现张紧力的可控调节与快速锁止，避免绑扎松动带来的固定失效问题。产品整体采用对称式双端吊环结构，两端的环形挂耳可直接对接绳索端部的挂钩、绳圈或者配套的连接扣件，无需额外加工连接结构，安装时只需将两端吊环分别挂接在需要张紧的两个固定点位，通过握持中部的手柄旋转即可带动两端的螺杆同步进给，逐步缩短两端吊环的间距，从而实现对连接索件的张紧调节，当张紧力达到作业需求时，手柄与螺杆的自锁结构可自动锁止当前长度，不会因为索件的回弹力出现松脱回转。在设计思路上，这款锁扣采用了正反牙螺杆配合中部旋转手柄的结构，两端螺杆分别采用相反旋向的螺纹，转动中部手柄时两端吊环会同步向中间收拢或者向外释放，相比单端调节的张紧结构，调节效率提升一倍，同时中部的手柄采用符合人体工学的流线型包覆设计，握持时贴合手掌轮廓，手动旋转施力时不会出现硌手、打滑的问题，手柄表面做了防滑的肌理处理，即使手部沾有少量水渍、油污也能稳定施力。在尺寸与安装边界上，这款锁扣整体长度适配直径2-4mm的钢缆或者尼龙绳使用，两端吊环的内孔直径可容纳最大5mm直径的连接销或者挂钩穿过，中部手柄的最大旋转外径控制在合理范围，安装时不需要预留过大的操作空间，在狭窄的安装点位也能完成张紧调节作业，整体张紧行程可满足常规场景下的长度调节需求，额定承载能力适配轻载固定场景的受力要求，不会出现过载变形、螺纹滑牙的问题。结构上螺杆与吊环采用一体化成型设计，连接部位做了圆角过渡处理，避免应力集中导致的部件断裂，中部手柄与螺杆的连接部位设置了耐磨衬套，长期旋转调节也不会出现过度磨损导致的间隙过大问题，整体结构没有易脱落的零散小部件，户外长期使用也不会出现零件丢失的情况，日常维护只需定期在螺纹部位涂抹少量润滑脂即可保证调节顺畅，无需复杂的保养操作。
