摩托车后轮链条防溅护板结构设计

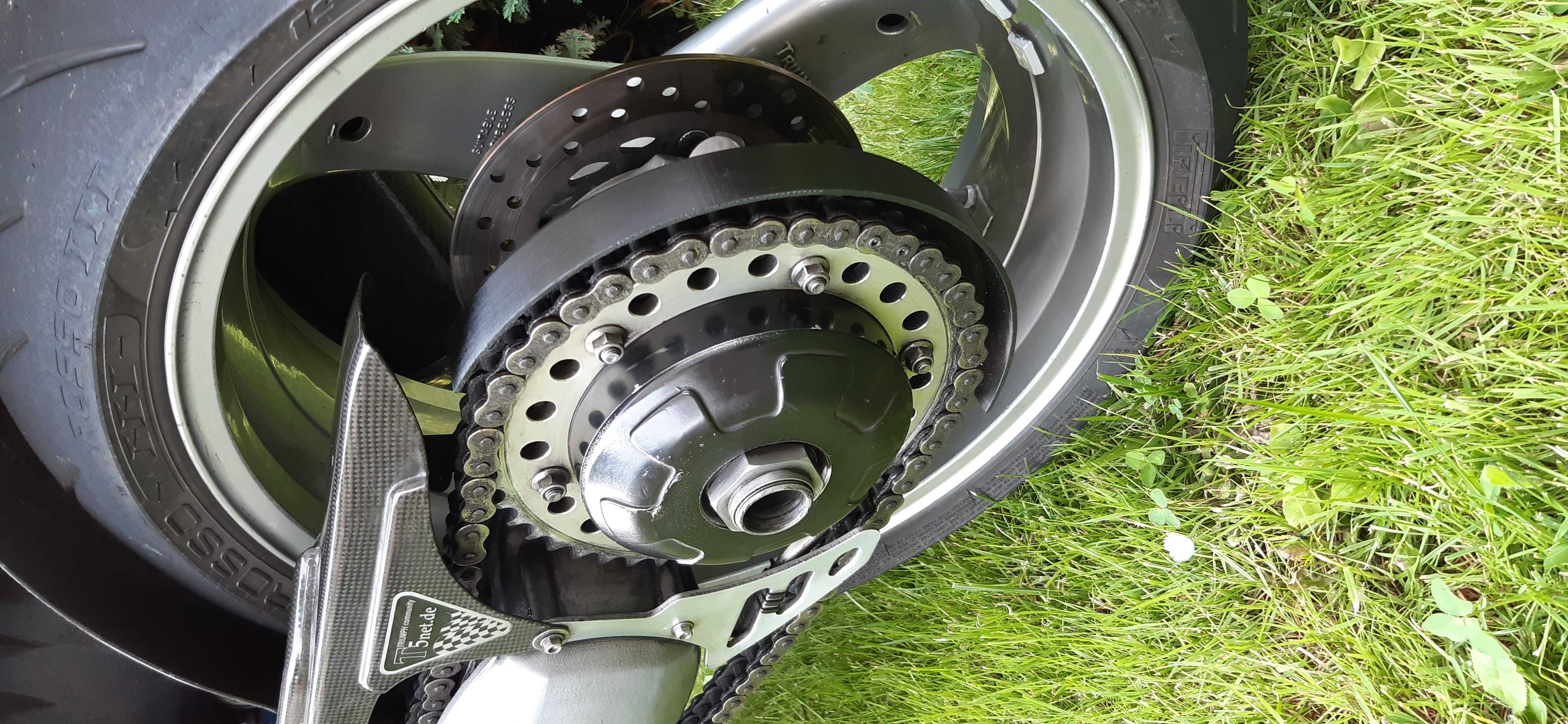

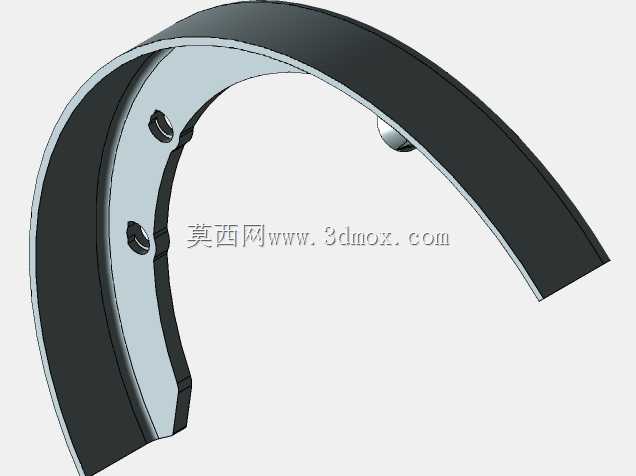

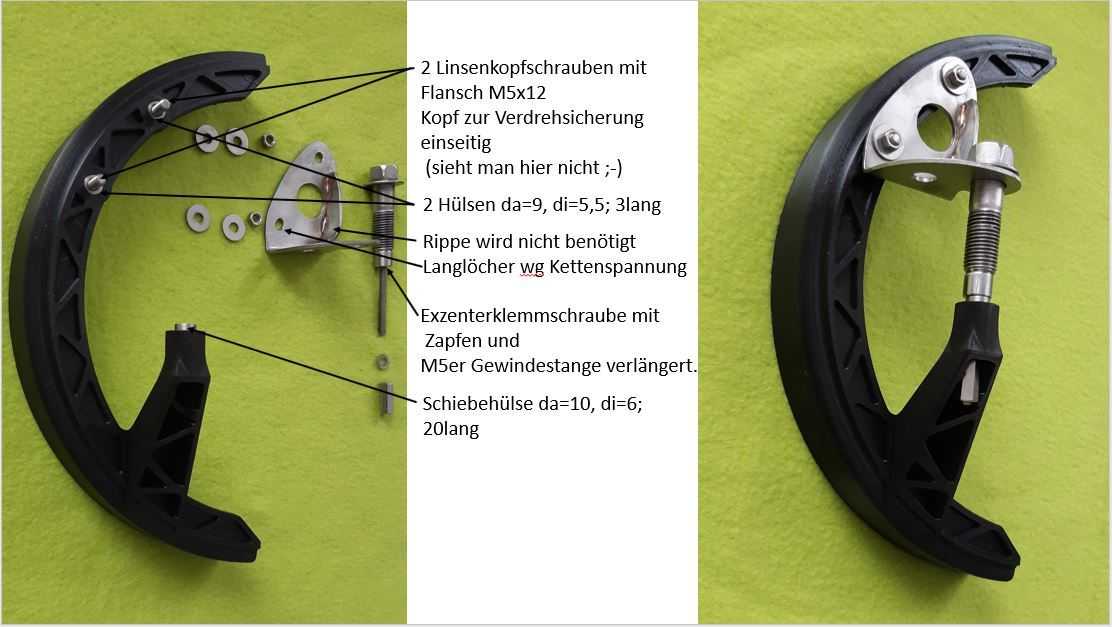

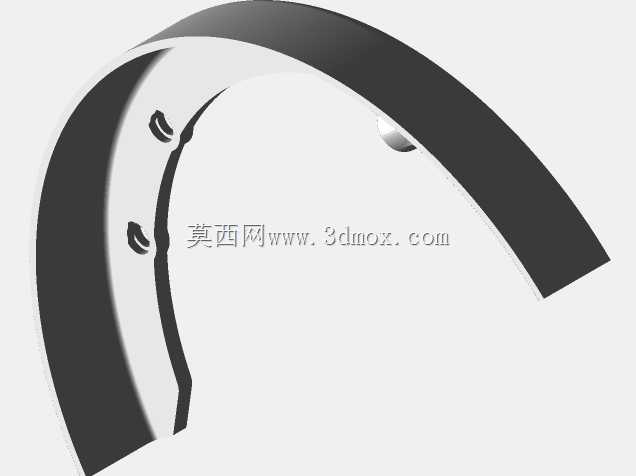

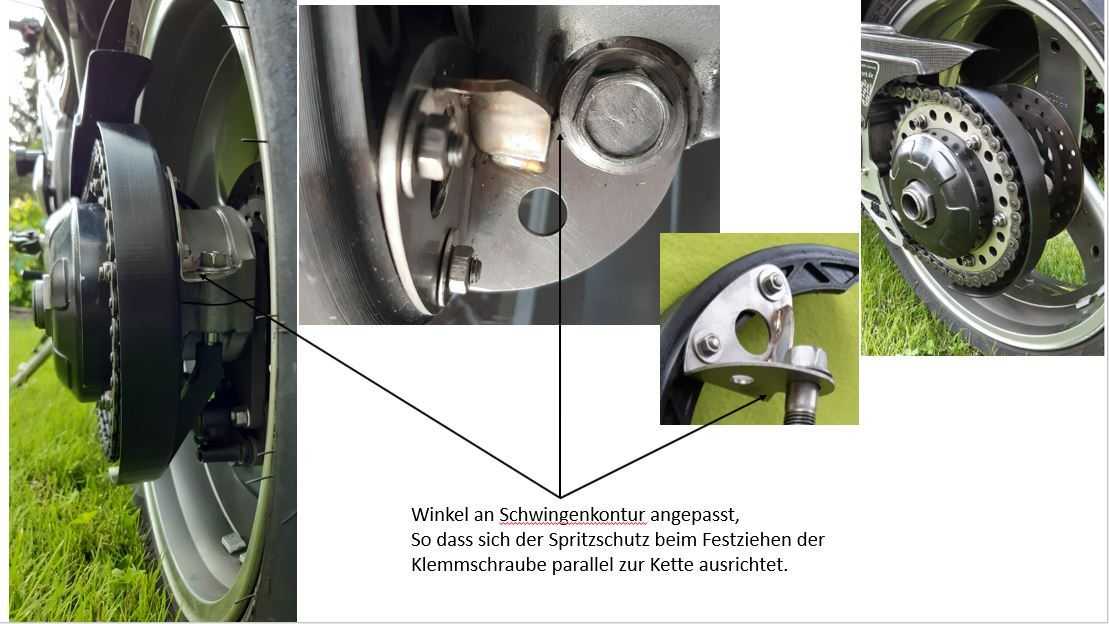

这款防溅护板主要应用于大排量跨骑式摩托车的后轮传动区域，针对日常通勤、非铺装路面骑行场景下的链条润滑油脂飞溅问题做定向优化，同时兼顾链条运转过程中的杂物阻隔防护，避免路面碎石、草屑、泥块卷入链轮与链条的啮合间隙造成传动部件异常磨损。在实际使用场景中，摩托车后轮链条在高速运转时，附着在链节缝隙内的润滑脂会受离心力作用向外甩出，传统开放式传动结构很容易将油脂甩到后摇臂、后轮轮毂甚至骑手裤腿上，既增加了车辆清洁维护的频次，也会让链条润滑脂过快损耗缩短保养周期，这款护板正是为解决这一痛点设计。从功能特性来看，护板采用贴合链轮轮廓的弧形包覆结构，安装后可完整覆盖链轮与链条啮合的下半区域，既能阻挡甩出的润滑脂，将飞溅的油脂导流回链条啮合区域减少润滑脂浪费，也能在车辆经过草地、泥地、砂石路面时，阻挡地面杂物被卷进传动结构，避免链条卡滞、链轮齿面被硬物磕伤的问题。设计过程中充分考虑了后轮运转的速度匹配关系，护板与链轮、链条的运动间隙经过反复校核，确保在链轮三倍速运转工况下，护板不会与运动部件发生干涉，同时预留了足够的链条张紧调节余量，适配车辆使用过程中链条磨损拉长后的张紧调整行程，不需要额外改动安装位就能适配常规保养后的链条位置调整。外形尺寸方面，护板整体采用窄边流线型设计，宽度控制在后摇臂安装位的边界范围内，不会超出后轮侧面的轮廓宽度，避免过宽的结构影响车辆倾斜过弯时的离地间隙，安装边界完全匹配原车后摇臂的预留安装孔位，不需要对原车结构做打孔、切割改动，搭配对应的金属紧固件就能完成固定安装，护板表面做了仿碳纤维纹理的强化处理，在保证结构强度的同时兼顾外观质感，边缘做了圆弧倒角处理，避免安装维护过程中划伤手部或管线。
