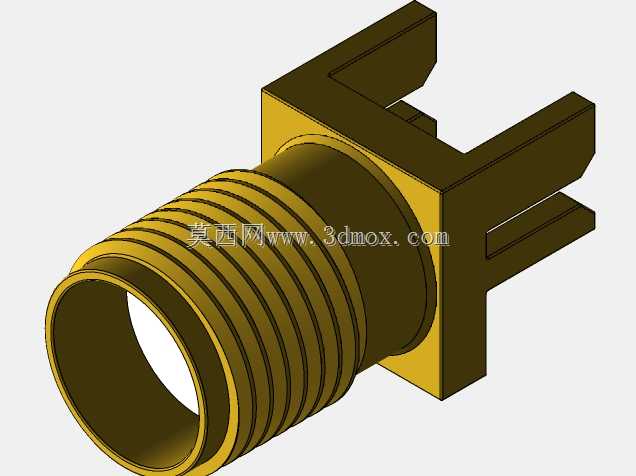

镀金SMA射频同轴连接器接头结构

这款板端射频同轴接头，是高频信号传输链路里的核心互联部件，主要应用在无线通信基站、射频测试仪器、车载导航通信模块、物联网射频终端、航空航天机载通信设备的电路板端信号接驳场景，承担射频信号低损耗传输、同轴线缆与PCB板物理连接固定的核心作用，能够在高频段信号传输过程中维持稳定的阻抗匹配，减少信号反射、插入损耗带来的传输失真，保障高频信号从线缆端到电路端的传输完整性。从功能特性来看，该接头采用SMA型接口标准，外导体带连续外螺纹结构，可与配套的公头SMA接头实现螺纹旋合锁紧，连接后具备优秀的抗振动、抗拉扯性能，不会因为设备运行中的小幅振动出现连接松脱、信号中断的问题；接头整体采用镀金表层处理，既能够提升导体表面的导电性能，降低高频信号的趋肤效应损耗，也可以提升接头的抗氧化、抗腐蚀能力，延长在潮湿、盐雾等复杂工况下的使用寿命。从设计思路层面，这款接头采用法兰穿板安装的结构形式，方形法兰基座设置在接头中部，安装时可将接头前端的螺纹接口端从PCB板预留的安装孔位穿出，法兰基座贴合PCB板表面，后端的两个分叉式焊接引脚直接与PCB板上的信号焊盘、接地焊盘对应焊接，既能够实现接头与电路板的牢固固定，也可以缩短信号从接头到电路板走线的传输路径，减少信号传输过程中的驻波比，提升高频传输的稳定性；接头内部的介质支撑结构采用精准的同轴度设计，保证内导体与外导体始终保持同心状态，维持50欧姆的标准特性阻抗，适配绝大多数射频通信系统的阻抗要求。从外形尺寸与安装边界来看，接头前端的外螺纹接口符合标准SMA母头的尺寸规范，可兼容所有标准SMA公头连接器的接驳；方形法兰的边长尺寸适配常规射频板卡的安装孔位间距，后端焊接引脚的间距、伸出长度匹配常规厚度PCB板的焊接工艺要求，安装后接头在PCB板正反面的突出高度经过优化，既不会因为突出过高影响设备内部的空间排布，也不会因为突出过短导致接驳接头时操作空间不足，能够适配紧凑型通信设备内部狭小的安装空间，在有限的板卡空间内完成可靠的射频信号互联。
