工业建筑支撑用钢制框架结构设计

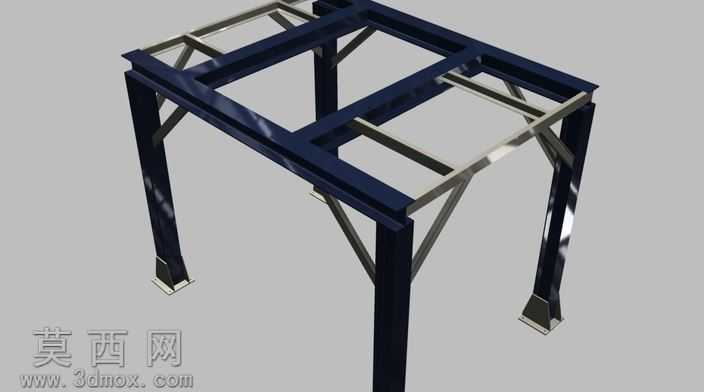

本钢框架三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循钢结构设计的规范逻辑，先以基准面定位确定四根主立柱的安装坐标，主立柱选用变截面方管型材，底部设计带安装孔的方形地脚板，用于与建筑地基完成螺栓固定，保证整体结构的安装稳定性。框架顶部采用矩形方管焊接形成主承载边框，边框内部根据承重需求设置多道横向与纵向的次梁，次梁与主边框之间采用满焊连接的结构设计，同时在主立柱与顶部边框的连接节点处，增设斜向三角支撑肋，利用三角形结构的力学稳定性，分散顶部承载带来的弯矩与剪切力，避免节点处出现应力集中导致的结构变形。材质渲染阶段，主框架的深色立柱与边框赋予哑光金属漆材质，还原工业钢结构表面的防锈涂层质感，斜向支撑与内部次梁赋予亮面不锈钢材质，通过材质差异清晰区分不同受力构件的功能属性，渲染时添加柔和的环境光与定向光源，突出金属构件表面的光影反射效果，清晰展现各构件的连接细节与轮廓特征。设计思路上，该钢框架作为建筑底盘的上部支撑结构，整体采用对称式布局，四根立柱的受力载荷均匀分配，内部次梁的间距经过力学测算，既保证顶部承载面的平面度，又尽可能减少冗余材料的使用，实现结构强度与轻量化的平衡；所有构件的连接位置均预留标准焊接坡口，符合实际钢结构加工的工艺要求，地脚板的安装孔位按照通用建筑地基的螺栓间距设计，具备良好的现场适配性，可直接作为工业设备承载平台、建筑架空支撑结构的设计参考，模型完整还原了钢框架从底部固定到顶部承载的全结构细节，各构件的尺寸参数可根据实际使用需求进行参数化调整，适配不同承重等级与安装尺寸的使用场景。
