叉片成型分叉式模具型腔结构设计

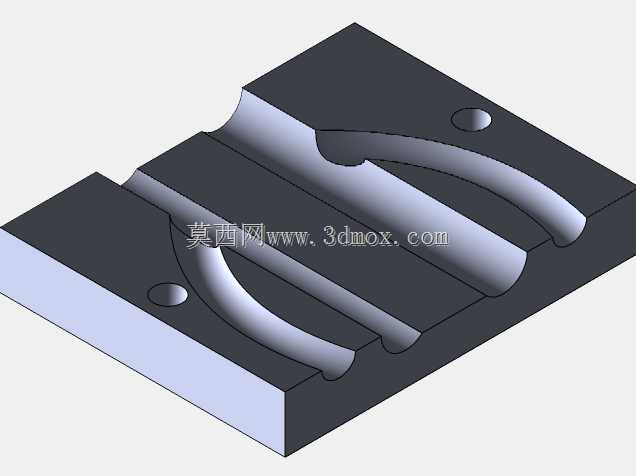

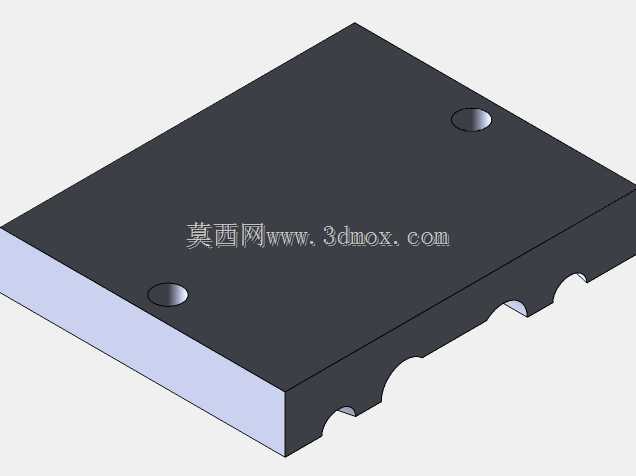

该结构为叉片类零件成型工序的核心模具型腔组件，主要应用于五金刀片、异形叉形冲压件的批量成型加工场景，适配常规开式可倾压力机的安装工位，可直接安装于标准模架内完成对应零件的压型作业，是小尺寸异形五金零件成型工序中保障零件轮廓精度与成型一致性的核心工装部件。从实际生产用途来看，该结构主要承担叉片类零件的曲面轮廓成型工序，能够在单次合模动作中完成两个对称叉片弧面的同步压制成型，避免多工序成型带来的定位误差与轮廓偏移问题，适配厚度0.8-2mm的冷轧钢、不锈钢带料的压型加工，成型后的零件弧面轮廓度可控制在0.05mm以内，能够满足五金刀片、园林工具叉片、小型五金连接件的成型精度要求，无需后续额外的修型工序即可直接进入下一加工环节。从功能特性来看，该型腔结构采用对称式双型腔排布设计，单次合模可完成两件零件的成型作业，有效提升单工序生产效率；型腔表面的弧面过渡区域采用顺滑无棱角设计，能够避免成型过程中材料应力集中导致的零件开裂、起皱问题；结构两端设置的定位销孔可实现与模架、卸料板的精准定位，合模过程中不会出现型腔偏移问题，保障长期批量生产的精度稳定性；型腔的分型面采用平面式设计，加工难度低，合模贴合度高，不会出现飞边过厚的问题，降低后续去飞边工序的工作量。从设计思路来看，该结构针对叉片零件的分叉式轮廓特征，采用整体式型腔加工方案，避免拼合式型腔带来的接缝痕迹影响零件表面质量；型腔的进料侧设置有微小的导入倒角，能够引导带料顺利进入成型位置，避免带料边缘与型腔硬接触导致的料边变形；深度方向的尺寸设计充分考虑了材料成型过程中的回弹量，针对不同材质的回弹系数预留了对应的补偿量，确保成型后的零件尺寸符合设计公差要求；结构的整体厚度适配标准模架的安装空间，无需对模架进行额外改造即可直接装配使用。从外形尺寸与安装边界来看，该型腔组件整体为矩形块状结构，长宽尺寸适配200mm规格的标准冷冲模架，安装孔位间距符合行业通用模架的安装标准，无需额外加工安装孔即可完成固定；型腔的成型深度控制在15mm以内，合模行程适配常规压力机的行程范围，无需调整压力机参数即可直接投产使用；结构的边缘设置有避让槽，能够避开模架上的导柱、紧固件位置，装配过程中不会出现干涉问题。
