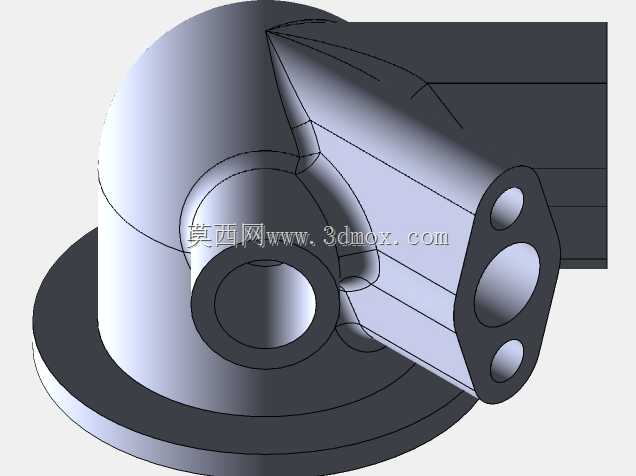

带法兰底座多通式管路连接接头结构

该结构属于流体输送系统中的核心连接构件，主要应用在工业管路布设、小型动力单元气路油路转接、暖通管路分支连接等场景中，承担着不同走向管路之间的汇流、分流以及转向导通作用，能够在有限的安装空间内完成多方向管路的对接，减少管路弯折带来的流阻损耗，同时降低多接头拼接带来的泄漏风险。从实际用途来看，这类接头可以同时对接三个不同走向的管路，底部的圆盘法兰结构用于和设备壳体、安装基面做固定连接，保证整个接头在管路振动、流体压力波动的工况下保持位置稳定，不会出现接口松脱的问题；侧面伸出的两个不同朝向的接口，分别对应不同管径的管路对接需求，其中带三孔安装边的接口用于和带法兰的管路做螺栓紧固连接，保证高压工况下的连接密封性，正对视角的圆形接口用于和同管径的管路做插接或者卡套连接，适配不同的管路安装形式。在功能特性上，该结构内部做了平滑的流道过渡设计，所有流道交汇处都采用圆弧过渡处理，避免直角拐角造成的流体紊流，降低流体输送过程中的压力损失，同时减少流体介质中的杂质在拐角处的沉积，避免长期使用后出现流道堵塞的问题；外壁的加厚设计对应不同压力等级的使用需求，底座法兰和主体连接位置做了圆角加强处理，避免应力集中造成的结构开裂，能够承受常规工业流体输送的压力载荷，适配气、水、低压油等多种常见流体介质的输送需求。设计思路上，该结构优先考虑安装空间的适配性，将多通转向和固定底座整合为一体结构，省去了单独安装固定支架的步骤，降低现场安装的复杂度；接口位置的布局充分考虑了管路布设的操作空间，每个接口的安装边位置都预留了足够的螺栓操作空间，方便现场施工时的工具操作，不需要额外调整周边管路位置就能完成接头的拆装维护。外形尺寸与安装边界方面，底部法兰盘为整个结构的最大安装基准面，安装时需要保证法兰基面和安装面完全贴合，密封垫完全覆盖法兰密封面；侧向伸出的两个接口的中心高度、伸出长度都做了适配性设计，不会和周边相邻的管路、构件发生安装干涉，每个接口的连接端面都和对应管路的对接端面保持平行，保证连接后密封件受力均匀，不会出现偏压泄漏的问题；整体结构的外轮廓没有尖锐凸起，避免安装过程中划伤操作人员，同时也减少外部磕碰造成的结构损伤。
