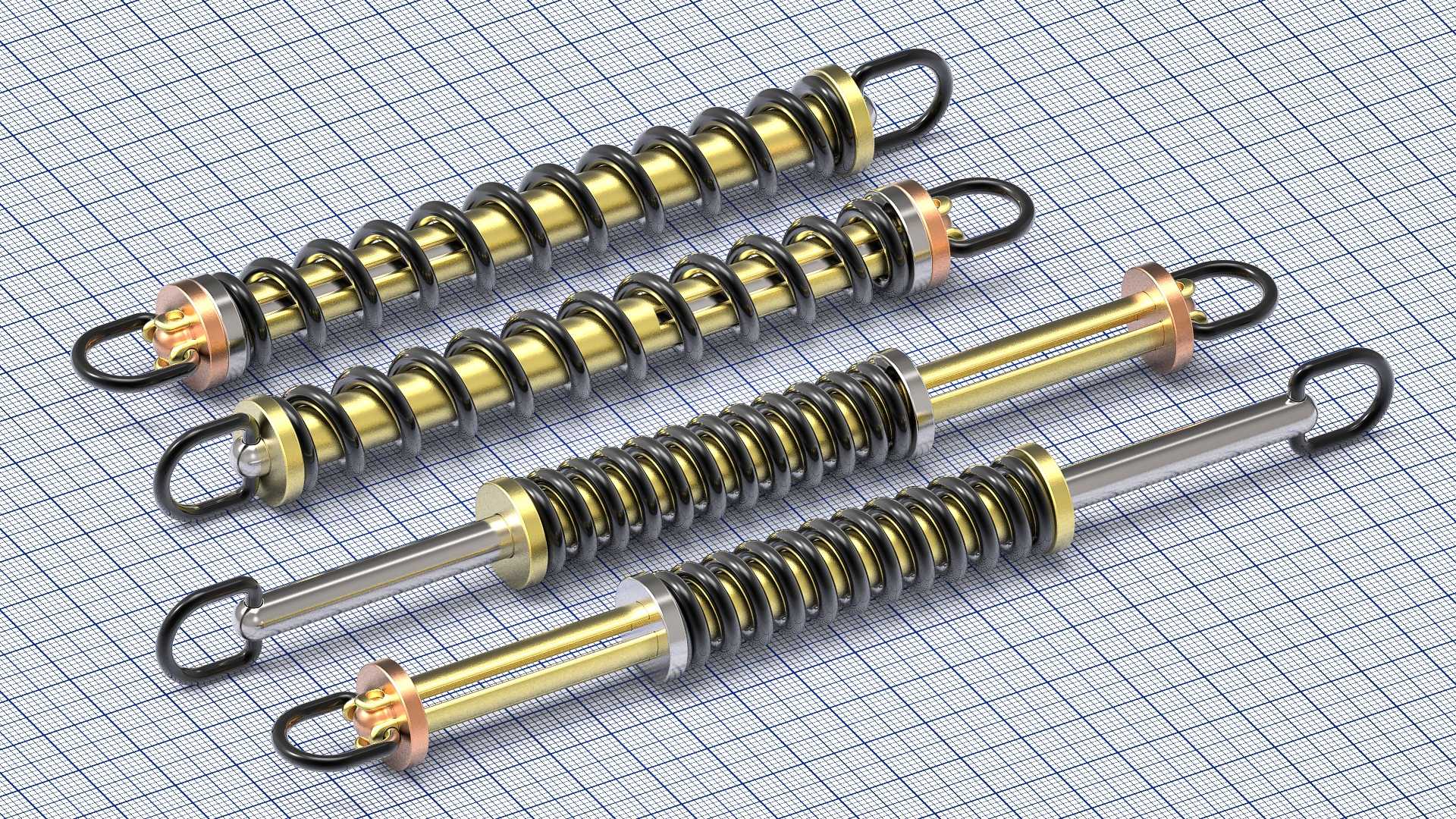

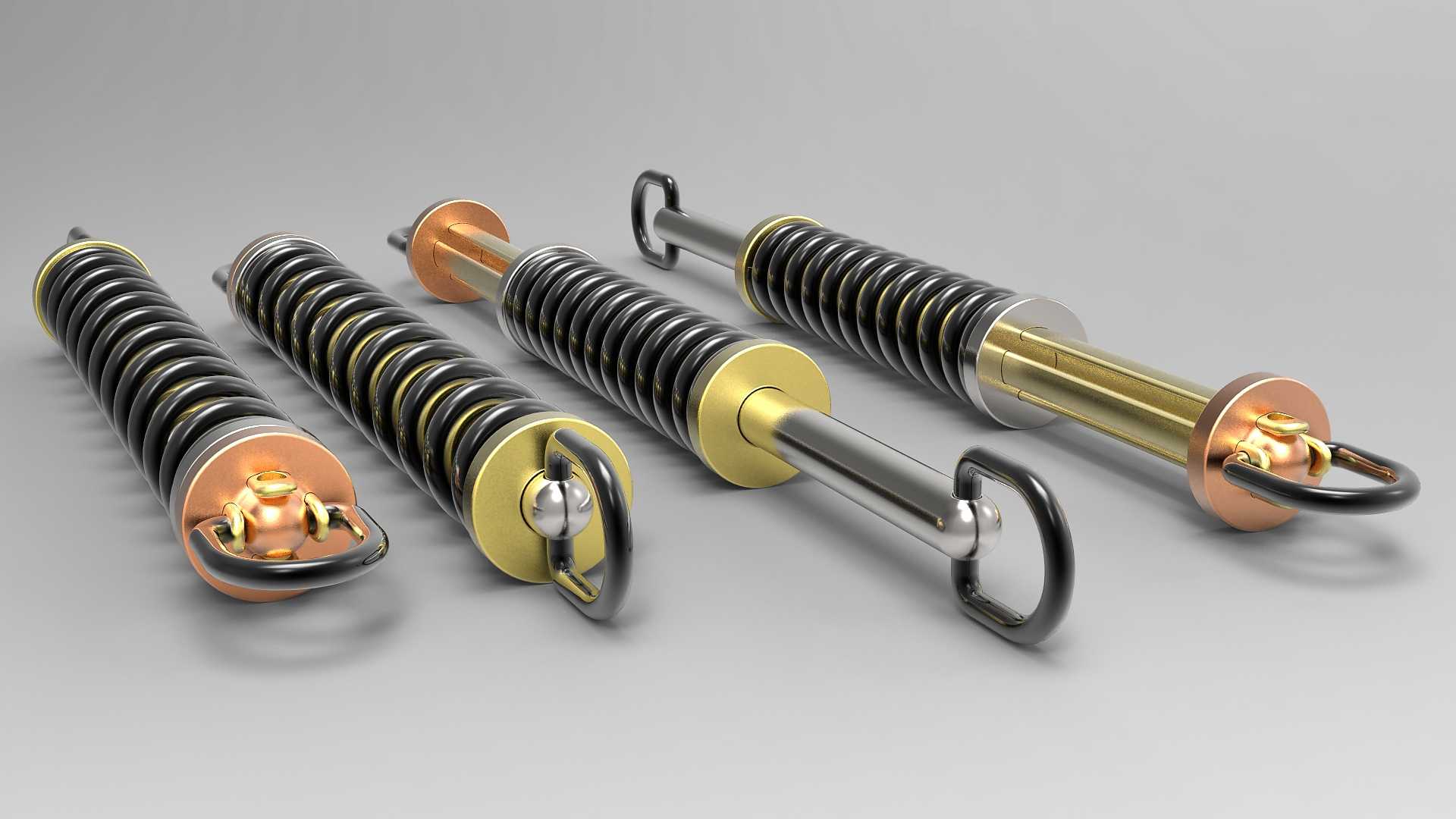

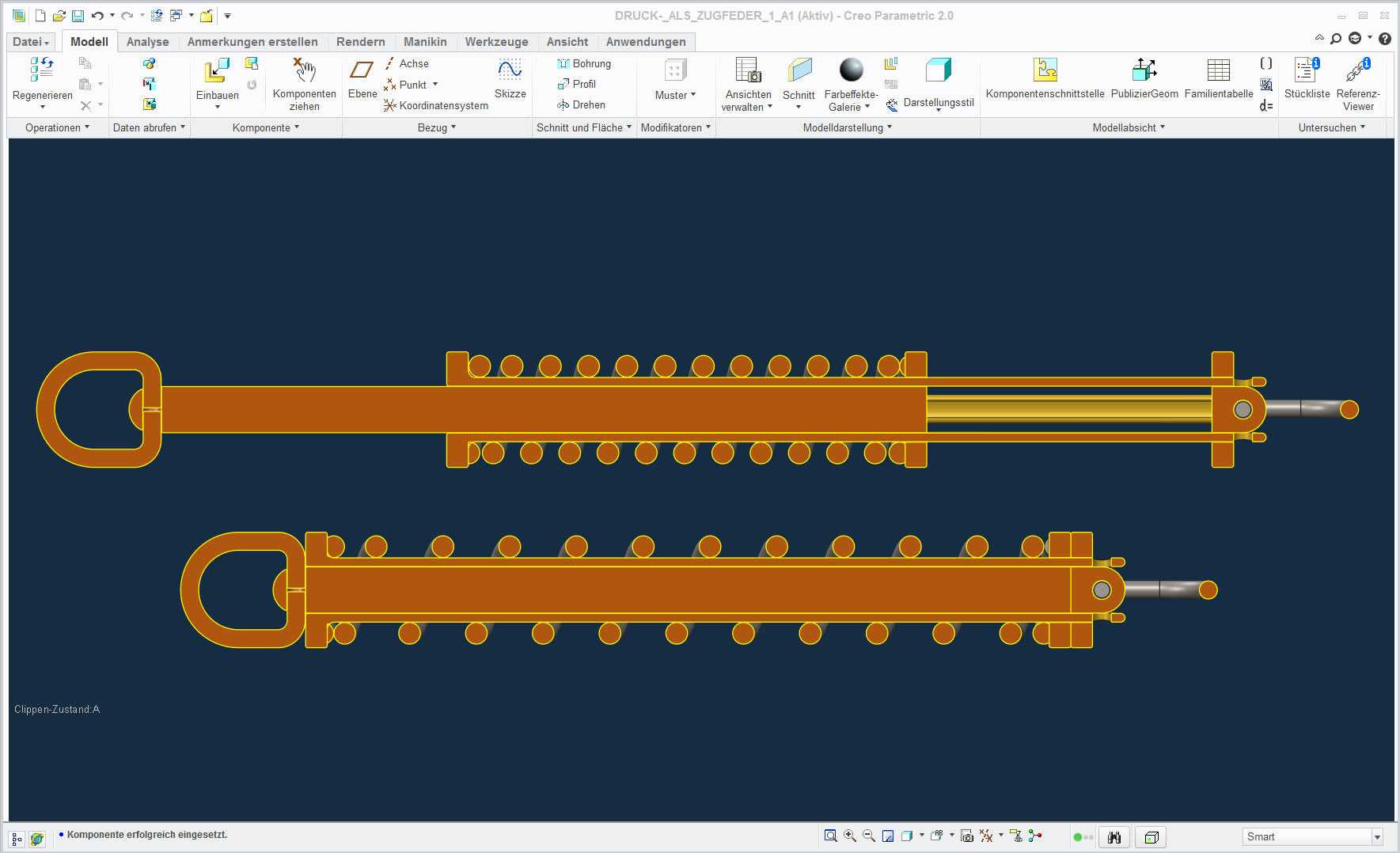

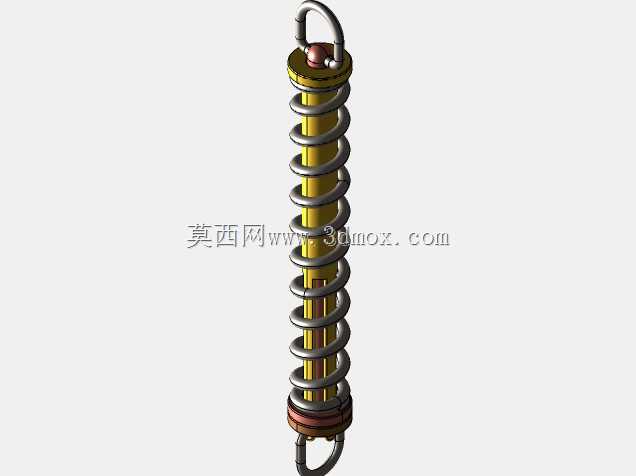

拉杆式转换压缩弹簧结构设计

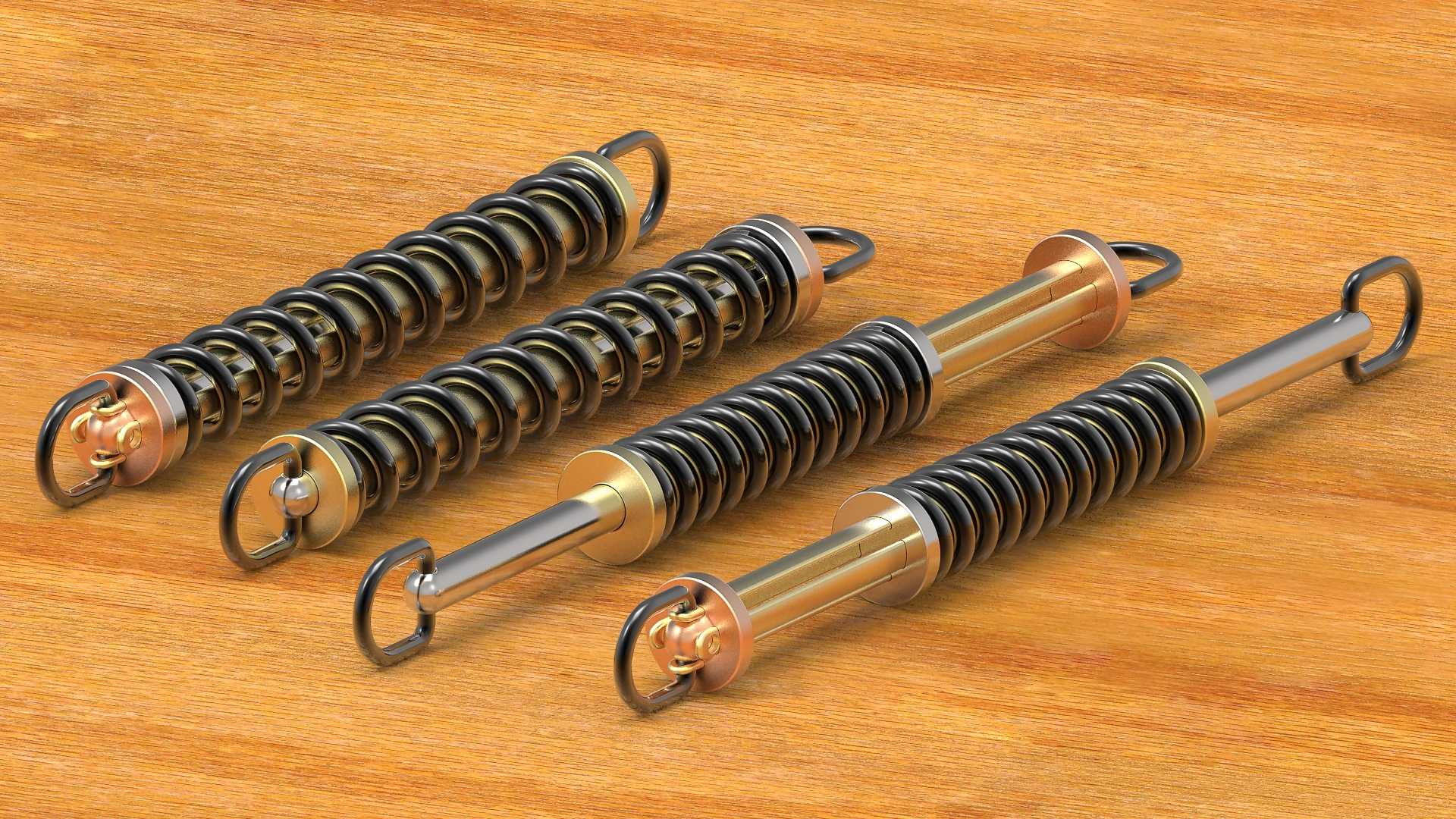

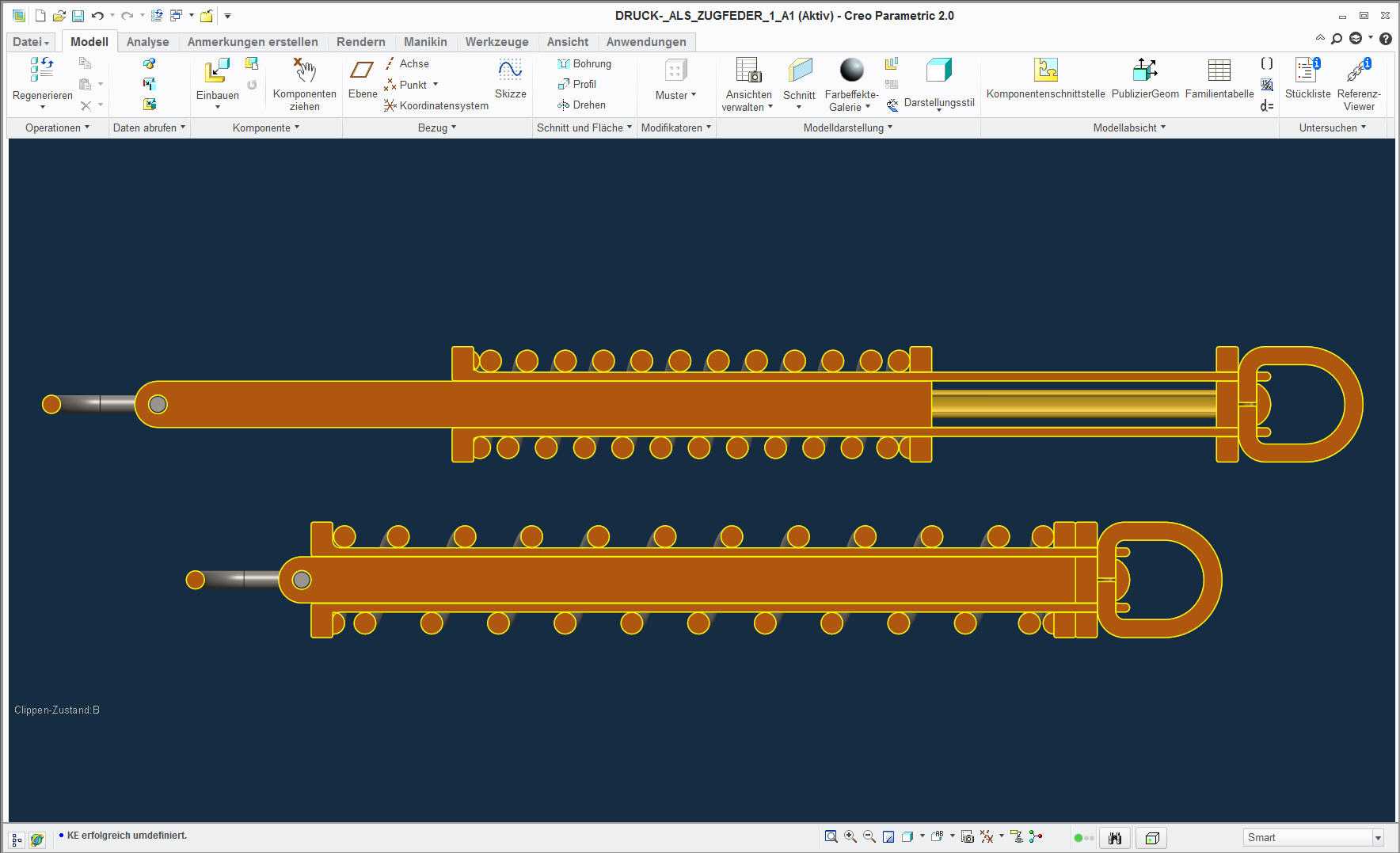

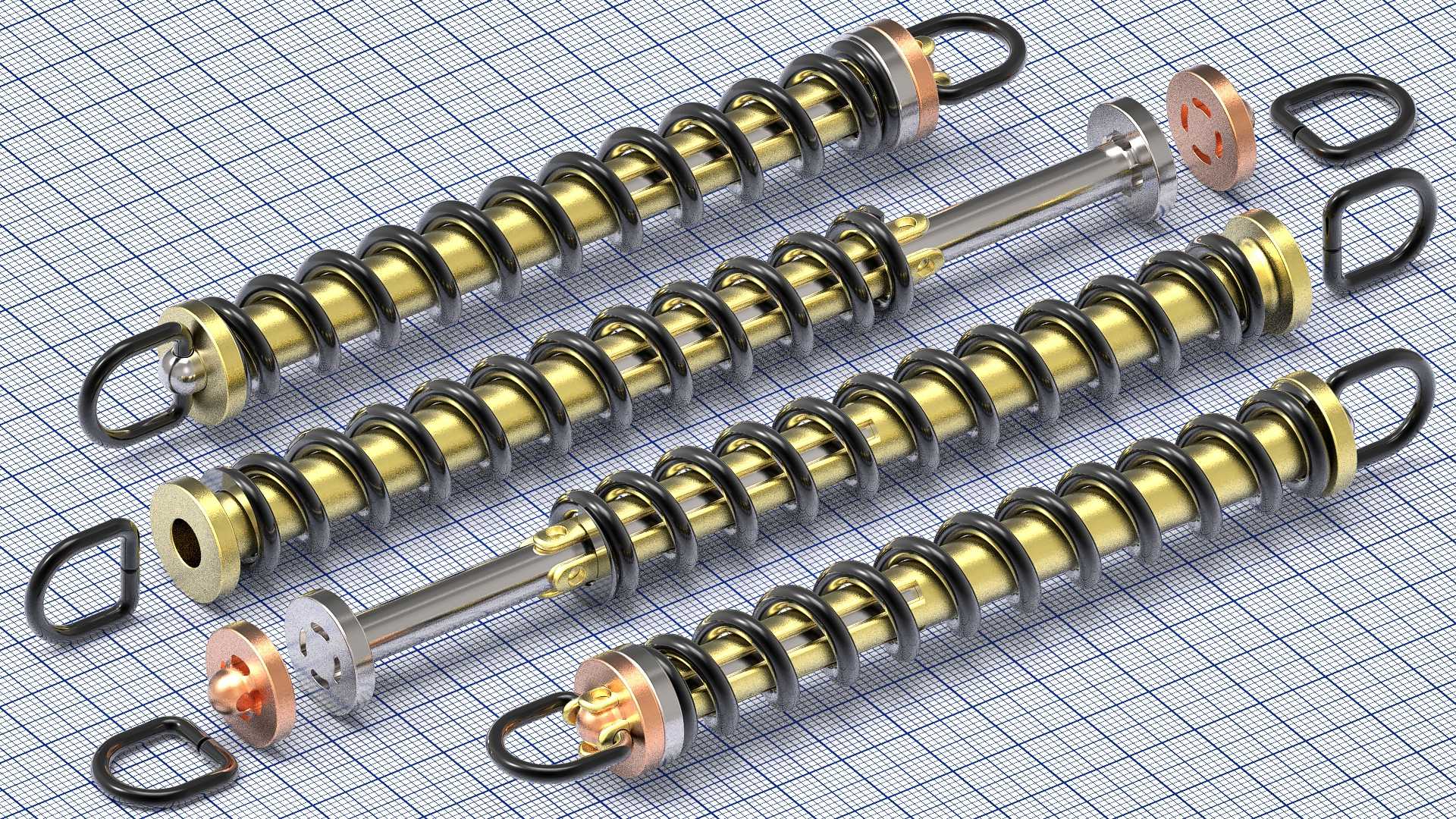

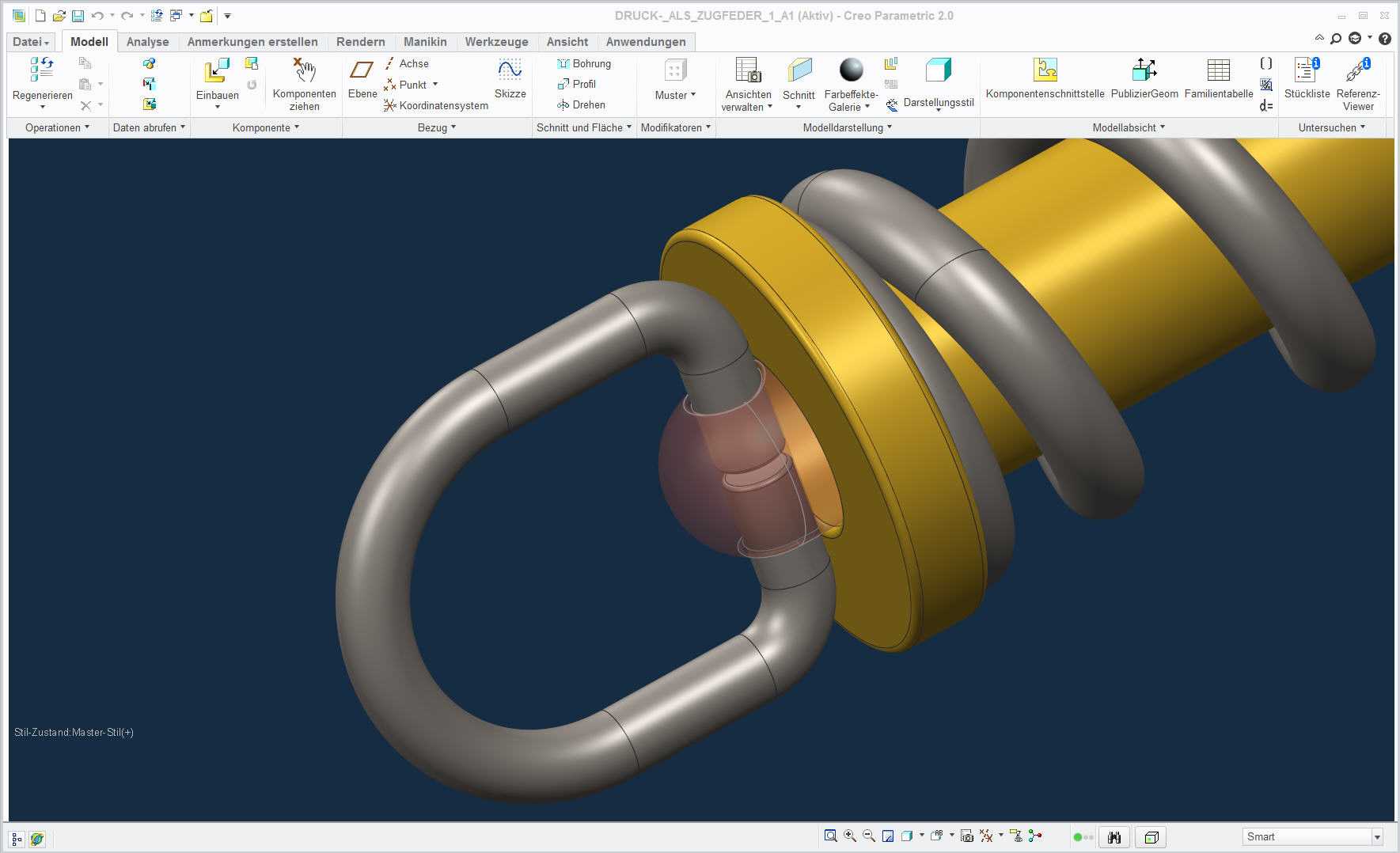

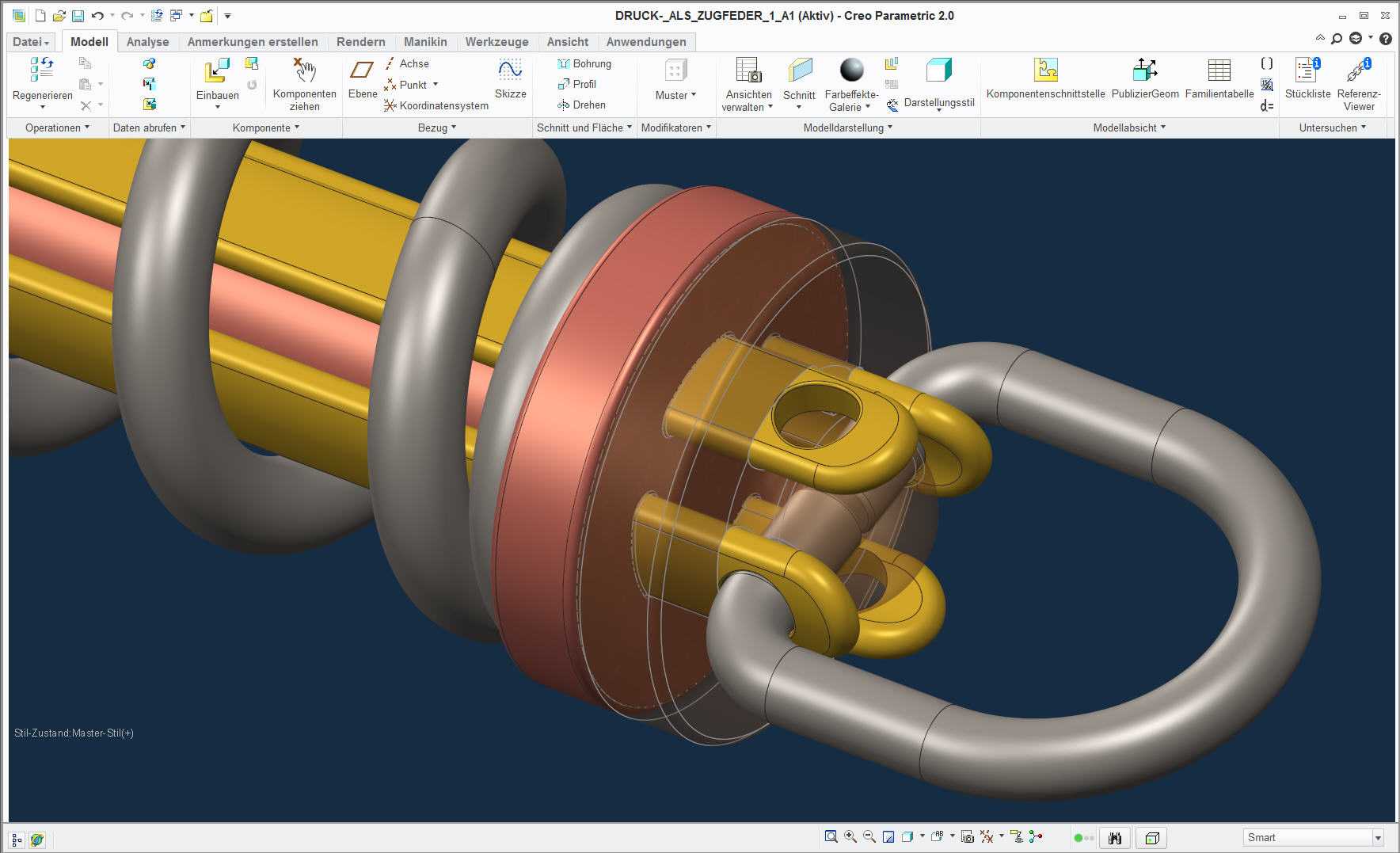

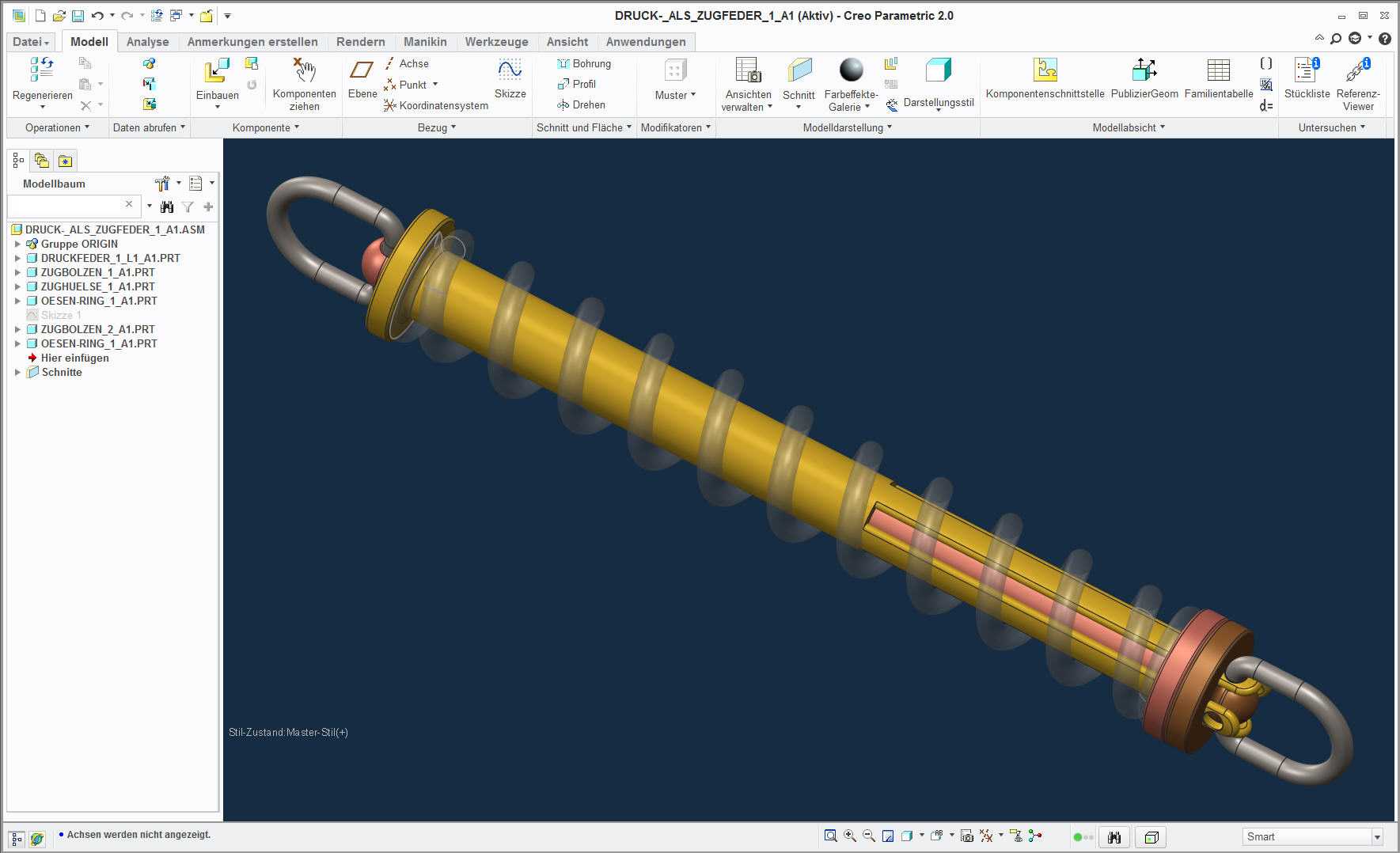

这类带拉杆结构的转换压缩弹簧，广泛应用在中小型机械的张紧机构、快装锁止结构、小型设备缓冲复位场景中，常见于健身器材阻力调节模块、工业柜门阻尼结构、小型机具的张紧限位单元、户外装备的快拆连接部位，能够在有限安装空间内替代传统拉伸弹簧，实现稳定的弹力输出与行程控制，解决普通拉伸弹簧挂钩易疲劳断裂、行程调节不便的痛点。从功能特性来看，该结构将压缩弹簧的承压受力特性通过两端带挂环的拉杆结构转换为拉力输出，相比同规格拉伸弹簧，压缩弹簧的线径与圈数配比更灵活，抗疲劳性能更优，在频繁往复伸缩的工况下使用寿命更长；两端的金属拉杆采用光轴导向结构，能够避免弹簧受压时出现侧向弯曲失稳的问题，保证弹力始终沿轴向输出，挂环结构适配常规的销轴、挂钩类安装接口，无需额外定制连接座即可完成装配。设计过程中采用1:4的旋绕比参数，匹配3mm的弹簧导线直径与12mm的平均线圈直径，这个参数区间能够平衡弹簧的刚度与弹性行程，既不会因刚度过大导致缓冲吸震效果不足，也不会因刚度过小出现承载后并圈失效的问题；弹簧两端配置了金属限位挡片与导向衬套，挡片能够将弹簧的弹力均匀传递到拉杆上，避免弹簧端部出现应力集中，衬套采用低摩擦材质，减少拉杆往复运动时的磨损与卡滞，不同长度的拉杆配置对应不同的有效伸缩行程，能够适配不同安装间距的使用场景。从安装边界来看，该系列弹簧整体为同轴圆柱结构，最大外径由线圈直径与挡片尺寸决定，安装时需预留对应直径的轴向伸缩空间，两端挂环的内孔尺寸适配常规标准销轴，安装时仅需保证两端挂环的连接点与弹簧轴线同轴，即可避免偏载导致的弹簧磨损与弹力衰减；弹簧表面采用发黑与镀层组合处理，具备基础的防锈耐磨性能，可适配常规室内工况与一般户外工况的使用需求，在需要调整弹力的场景中，还可通过调整端部挡片的锁紧位置，微调弹簧的预压缩量，实现输出弹力的小范围校准，无需更换整个弹簧组件即可满足不同负载的使用要求。
