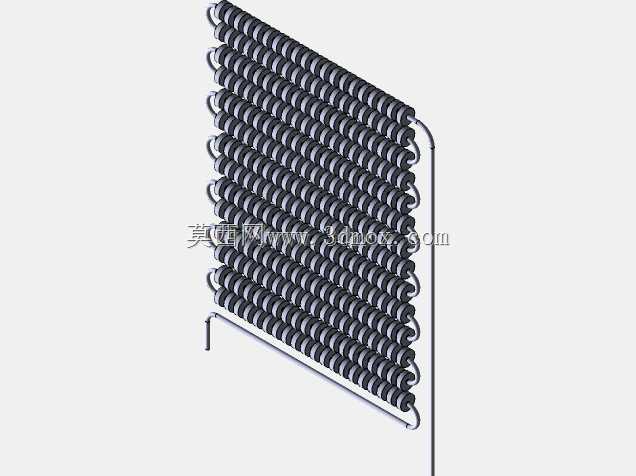

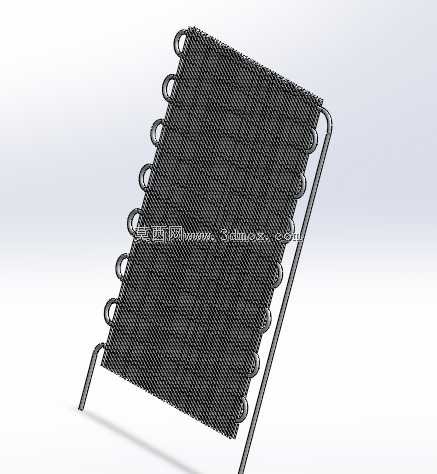

家用制冷设备用丝管式散热盘管结构设计

该散热盘管是家用压缩式制冷设备的核心外置换热部件，主要应用于直冷、风冷家用冰箱及小型商用冷柜的制冷循环系统中，承担着将制冷剂携带的箱内热量向外界环境散发的关键作用，是保障制冷系统稳定运行、维持箱内设定低温的核心结构件。在实际使用场景中，这类盘管通常安装在冰箱背部的预留安装空间内，不占用箱体内部的有效储物容积，依靠空气自然对流完成热量交换，无需额外配置散热风机，能够有效降低整机运行噪音与能耗，适配绝大多数家用冰箱的结构布局需求。从功能特性来看，该盘管采用连续弯折的蛇形密排管路结构，管路整体呈平面阵列排布，最大化拓展了单位安装空间内的管路换热面积，管路两端预留标准对接接口，可直接与制冷系统的冷凝器出口、干燥过滤器端完成管路焊接对接，装配工序简单，连接密封性可靠。盘管整体采用等间距弯折工艺，每一段平行管路的间距保持一致，既保证了相邻管路之间留有足够的空气流通间隙，避免管路贴靠导致换热效率下降，也让整体结构受力均匀，在长期冷热交替的工作环境下不易出现管路变形、焊点开裂等问题。在设计思路上，该结构充分考虑家用冰箱的安装边界限制，整体为薄型平面结构，厚度方向仅为单根管路的外径尺寸，能够紧贴冰箱背部的钣金外壳安装，不会额外增加整机的厚度尺寸，适配不同容积段家用冰箱的背部安装空间；管路的弯折半径经过精准计算，既保证弯折处管路内径不会出现明显缩径，避免制冷剂流动阻力增大影响循环效率，也让整体结构的刚性满足运输、安装过程中的抗形变要求，无需额外加装过多固定支架即可保持结构形态稳定。从安装边界来看，盘管整体的长宽尺寸可根据冰箱背部的可用安装空间灵活调整，管路两端的接口位置可根据整机制冷管路的布局走向调整伸出方向与长度，能够适配不同品牌、不同结构型号冰箱的制冷系统装配需求，在保证换热效率满足制冷量要求的前提下，尽可能压缩占用的安装空间，为箱体内部的储物舱、保温层留出更多设计余量。同时这种密排蛇形结构的盘管生产工艺成熟，管路弯折可通过自动化设备一次成型，生产效率高，品质一致性好，能够有效控制部件的生产成本，适配家电行业大规模量产的需求。在实际运行过程中，高温高压的气态制冷剂从盘管上端接口进入，在蛇形管路内流动的过程中，通过管壁与周围空气完成热交换，逐步冷却液化成为中温高压的液态制冷剂，从下端接口流出进入后续的节流部件，整个换热过程依靠自然对流完成，无额外运动部件，运行可靠性高，使用寿命长，能够匹配冰箱整机十余年的使用周期要求。
