小规格链轮惰轮配套窄型短节距链条结构

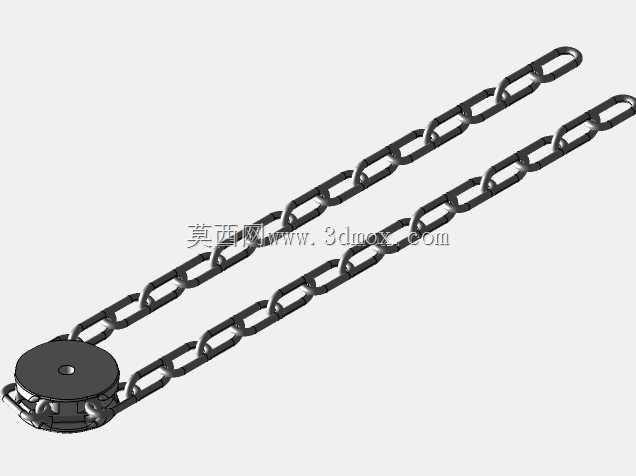

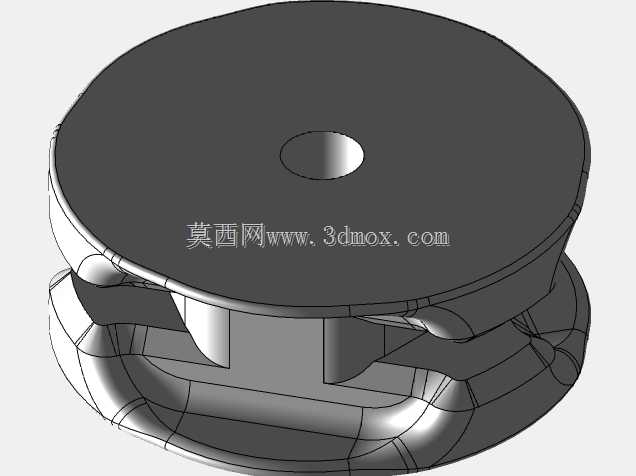

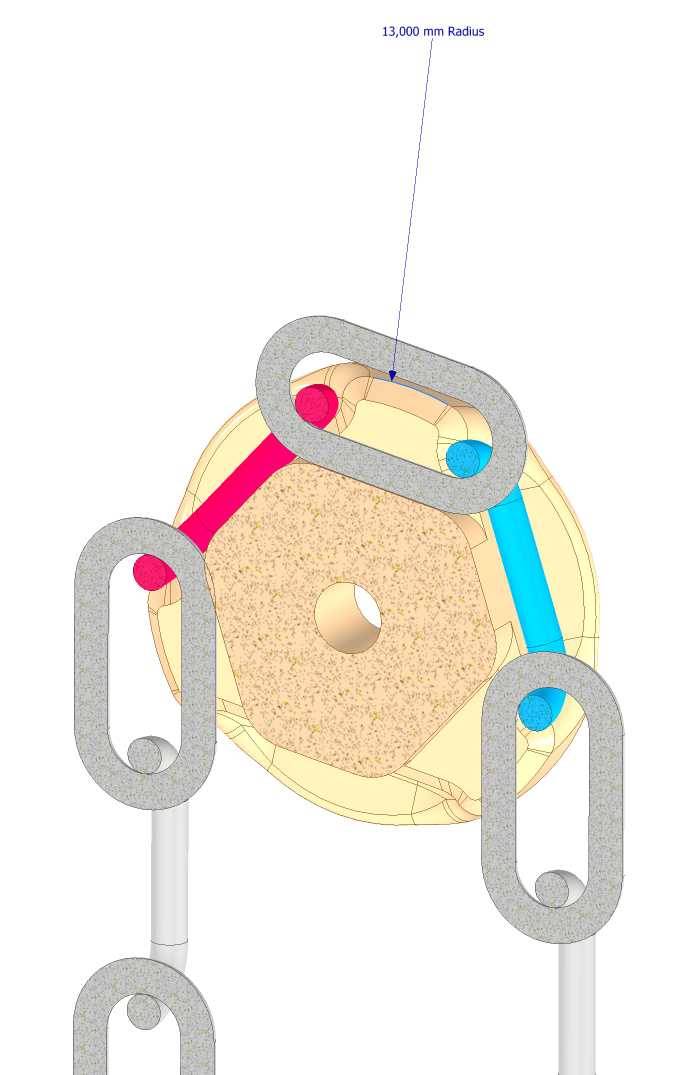

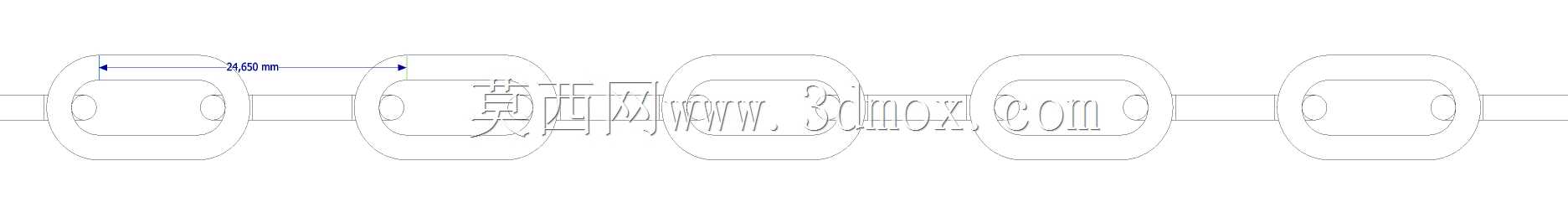

这套小规格链传动结构，主要面向微型精密传动场景设计，常见应用在桌面级小型自动化输送工位、精密检测设备的轻载进给机构、小型3D打印设备的轴间动力传递、消费电子组装治具的往复运动单元，以及部分微型实验装置的动力传输环节，适配空间局促、负载较轻、对传动平稳性有一定要求的安装环境，可在低速轻载工况下完成两轴或多轴间的旋转运动传递，也可配合直线滑台实现旋转到直线运动的转换，相比同步带传动拥有更高的传动精度，不会出现打滑丢转的问题，相比齿轮传动对轴间距的适配范围更广，安装调试的容错空间更大。整套结构包含26mm直径的链轮惰轮与配套的窄型链条，链轮齿廓经过优化设计，齿槽圆弧半径匹配链节的铰接轮廓，啮合过程中不会出现卡滞、跳齿的问题，轮体中心预留标准安装孔位，可直接配合微型轴承与固定销轴安装，既可以作为主动链轮输出动力，也可以作为惰轮调整链条张紧度、改变链条传动走向，避免链条与周边结构件发生干涉。配套链条适配2mm、6mm宽度、16mm长度的小尺寸链节，链节铰接处间隙控制在极小范围内，传动回程间隙低，运行过程中噪音小，链板采用等强度外形设计，在有限的截面尺寸下保证足够的抗拉强度，可承受轻载工况下的反复拉伸载荷，不会出现链板断裂、铰接松脱的问题。设计过程中优先考虑紧凑安装需求，链轮外圆半径控制在13mm，整体径向尺寸不超过30mm，轴向厚度与链条宽度适配，安装时仅需要预留出链条环绕的运动空间，不需要额外设计复杂的张紧调节结构，仅通过调整惰轮的固定位置即可完成链条张紧度调节，安装边界灵活，可适配不同的轴间距布局，链轮的齿形参数完全匹配配套链条的节距，啮合时接触应力分布均匀，长期运行磨损量小，可有效延长整套传动结构的使用寿命，在轻载连续运行工况下可保持稳定的传动比，不会出现传动比波动导致的进给精度偏差，完全满足微型精密设备的传动需求。
