服务器用超微型被动式CPU散热结构

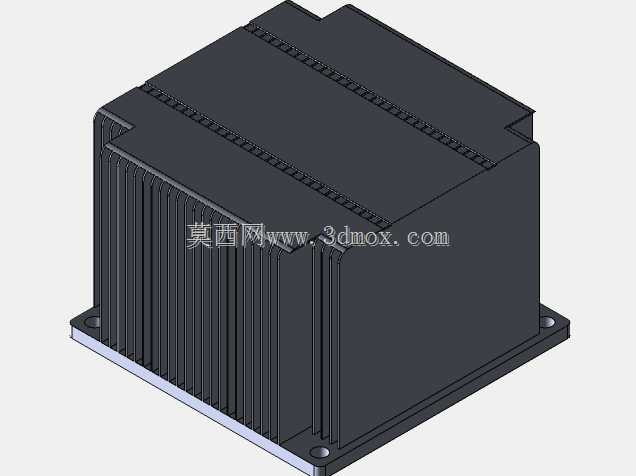

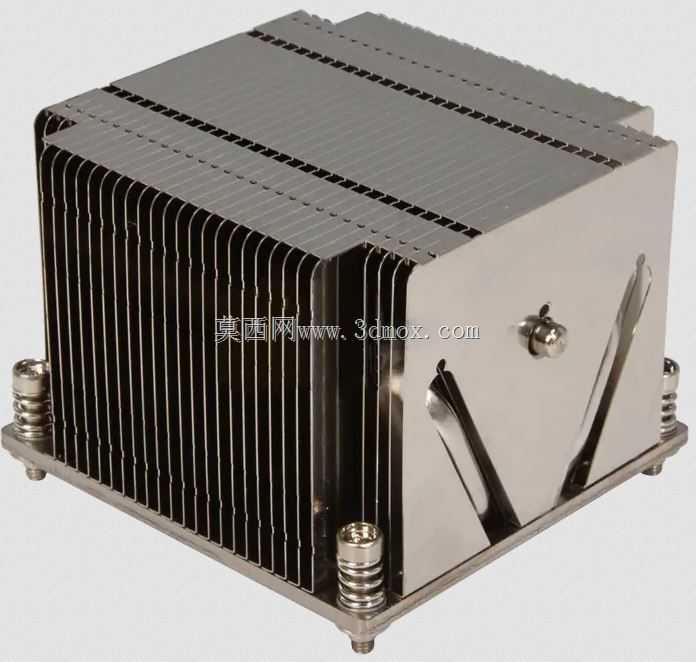

这款被动式散热结构主要面向1U/2U机架式服务器、嵌入式工业计算机、无风扇工控主机等对噪音控制、运行可靠性要求极高的计算场景，在高密度机柜部署、工业现场无持续运维、静音办公工作站等场景中，能够完全规避主动风扇带来的积灰、转速故障、运行噪音等问题，为高负载持续运行的计算核心提供稳定的热传导保障。作为直接贴合CPU等大功耗计算芯片的散热部件，它的核心功能是将芯片工作时产生的集中热量，通过底座快速传导至均温结构，再经由大面积鳍片阵列与机箱内形成的自然空气流道完成热交换，无需额外动力输入即可实现持续散热，在长期不间断运行的场景中，故障概率远低于带风扇的主动散热方案。在功能设计上，这款散热结构采用了穿片式鳍片阵列搭配内置热管的均温方案，底座采用平整铣削加工面，能够与芯片顶盖形成充分贴合，减少接触热阻；多根热管从底座延伸至鳍片不同区域，将集中在底座的热量快速均匀分散到每一片鳍片上，避免鳍片局部热量堆积影响散热效率；鳍片采用等间距排布设计，既保证了足够的散热接触面积，又预留了顺畅的空气流通通道，让机箱内冷热空气形成的自然对流能够顺利穿过鳍片间隙带走热量。在安装边界设计上，这款散热结构采用四角弹簧螺丝固定方案，安装时通过弹簧的预紧力保证底座与芯片表面压力均匀，不会出现压偏、压力过大损伤芯片或压力过小接触不良的问题，整体高度适配超薄机架式服务器的内部空间限制，横向与纵向尺寸严格对应标准服务器CPU安装位的孔距规范，不会与周边内存插槽、主板供电散热片、机箱结构件产生安装干涉，能够直接适配对应规格的至强系列计算平台。整体外壳采用金属折边工艺，边缘做钝化处理，既提升了结构整体强度，避免鳍片受外力变形影响风道，也能在安装维护过程中避免锋利边缘划伤操作人员，所有外露金属表面做抗氧化处理，在长期高温运行环境下不会出现氧化锈蚀导致的散热性能衰减，能够满足计算设备长达数年的连续运行散热需求。
