捷豹敞篷车顶锁扣支撑结构件

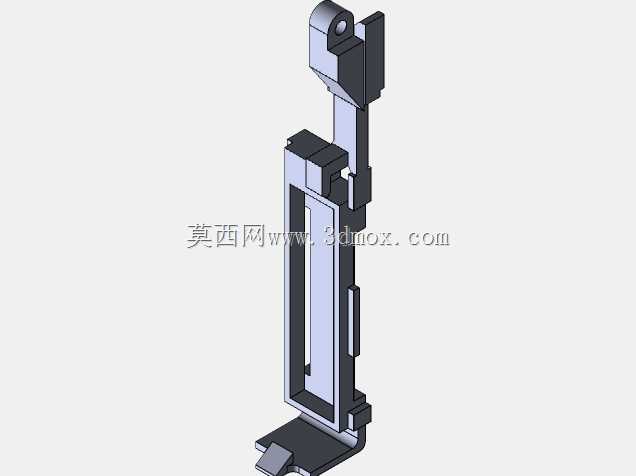

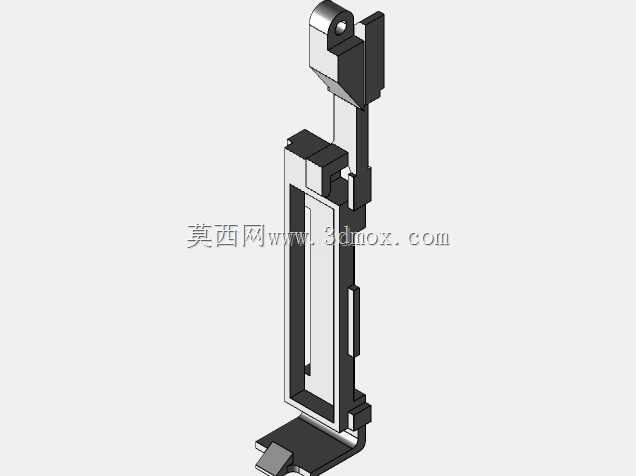

该结构件为敞篷车型顶篷锁止系统的核心支撑部件，主要应用于双门敞篷乘用车的软顶或硬顶敞篷开合机构中，承担顶篷闭合状态下的锁止定位、开合过程中的运动导向以及行驶过程中的结构承载作用，是保障敞篷车顶密封性能、锁止可靠性与行驶NVH表现的关键零部件。在实际车辆使用场景中，该部件一端连接车身侧围的固定基座，另一端与顶篷前端的锁钩组件配合，当顶篷完成闭合动作时，该结构件为锁止机构提供刚性支撑，抵消车辆行驶过程中顶篷受到的气流升力、颠簸路面带来的振动冲击力，避免顶篷出现移位、异响或密封失效问题；在顶篷开合过程中，该部件随动于敞篷连杆机构，为锁舌的伸缩动作提供滑动导向与行程限位，确保锁止动作顺畅无卡滞。从功能特性来看，该结构件采用一体化弯折与镂空结合的构型，上部设置带铰接孔的连接端，用于与锁体驱动摇臂铰接，中部为长条形导向滑槽，为锁舌的直线运动提供精确导向，下部为弯折型安装基座，通过螺栓与车身钣金固定，整体构型充分利用了车内狭小的安装空间，在保证结构刚性的前提下通过镂空减重设计降低了部件自重，减少了敞篷机构的运动负载。设计过程中，工程师首先基于敞篷机构的运动包络边界确定了部件的整体轮廓，确保部件在顶篷全行程运动中不会与周边内饰板、顶篷衬层、排水槽结构发生运动干涉，上部铰接孔的位置精度控制在±0.1mm范围内，保证锁止机构的传动效率；中部导向槽的截面尺寸与锁舌滑块采用间隙配合，配合面设置微小的拔模斜度，既保证滑动顺畅，又避免长期使用后出现旷量；下部安装面设置了定位凸台，与车身钣金的定位孔配合，实现装配过程中的快速定位，减少总装工序的调整时间。安装边界方面，该部件整体沿车身Z向布置，安装后上部铰接点距离下部安装面的垂直高度适配敞篷锁体的安装高度，下部安装基座的两个固定孔孔距匹配车身侧围钣金的预留安装位，部件整体厚度控制在22mm以内，可嵌入侧围内饰板与外钣金之间的空腔内，不会占用车内乘员空间，同时部件外侧预留了线束走线空间，方便锁止位置传感器的线束布置，实现顶篷锁止状态的信号反馈。
