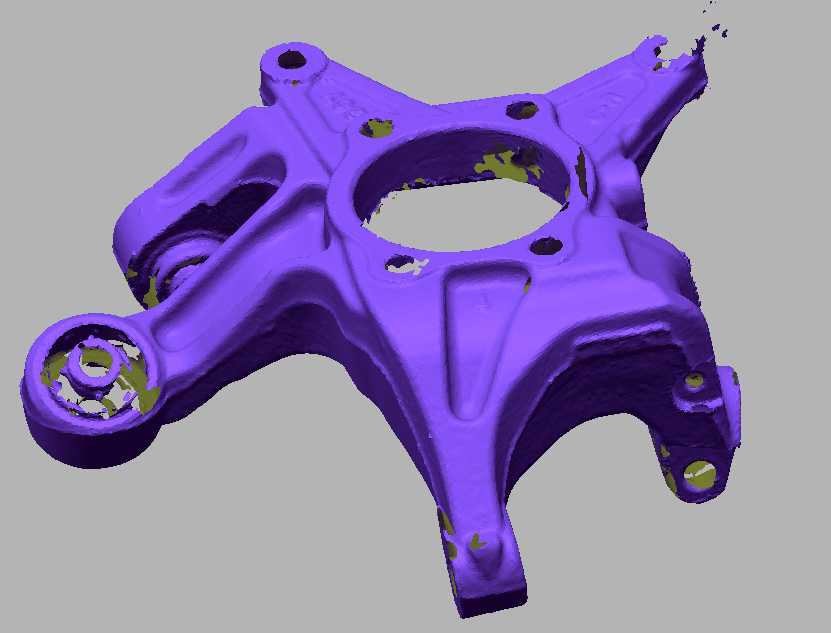

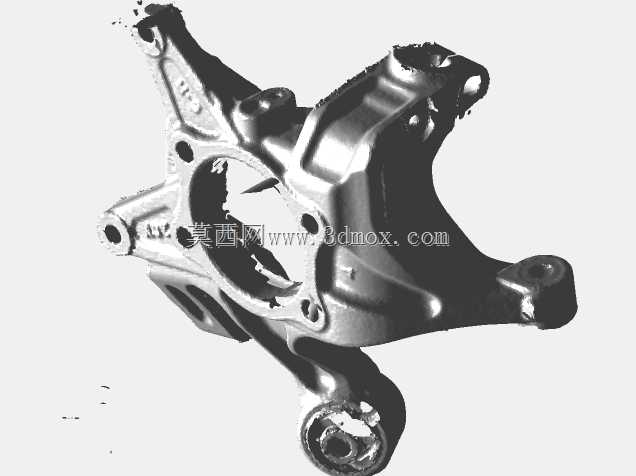

汽车转向节三维扫描逆向结构件

该结构件为汽车底盘悬架系统中的核心承载部件，对应实车装配中的转向节单元，主要应用于乘用车辆的前悬麦弗逊悬架结构中，承担着连接悬架控制臂、转向拉杆、制动总成与轮毂单元的核心作用，是底盘行驶系统中传递载荷、实现转向动作的关键受力构件。在实际车辆运行场景中，该部件需要同时承受来自路面的垂直冲击载荷、转向过程中的横向力矩、制动时的纵向反力，以及车辆加减速过程中的交变载荷，其结构强度与安装精度直接决定了车辆行驶的操控稳定性、行驶安全性与底盘NVH表现。从功能特性来看，该部件采用多安装支耳的放射状结构设计，中心大尺寸通孔用于适配轮毂轴承的装配定位，周向均匀分布的螺栓孔用于固定制动卡钳支架与轴承座，三个延伸支耳分别对应下摆臂球销安装点、转向拉杆球头安装点与减震器支座连接点，各安装位的孔位同轴度、端面平面度都有极高的精度要求，避免装配后出现应力集中或者运动干涉问题。从逆向设计思路来看，该三维扫描模型完整还原了原厂铸造件的真实结构形态，保留了铸造工艺带来的圆角过渡、加强筋布局与壁厚变化特征，没有做过度的理想化简化，能够清晰呈现铸件在受力薄弱区域的加厚设计、在非受力区域的减重挖空结构，各支耳的延伸角度完全匹配实车的悬架运动行程边界，确保在车轮上下跳动、转向摆动的全行程范围内，不会与周边的制动管路、挡泥板、悬架杆件发生运动干涉。从安装边界来看，该部件的各安装孔位间距严格匹配对应车型的底盘硬点参数，中心轴承安装位的孔径适配常规乘用车型的轮毂轴承尺寸，各支耳连接点的球销安装孔深度与孔径符合通用底盘件的装配公差要求，整体外轮廓尺寸控制在常规紧凑级车型转向节的尺寸区间内，安装后与轮辋内侧的安全间隙满足不同尺寸轮毂的适配要求，既可以作为逆向开发同型号转向节的参考基准，也可以用于底盘教学、悬架运动仿真分析的数字模型载体，帮助工程人员理解悬架部件的受力逻辑与结构设计逻辑。
