双耳铰接式安装固定支座结构设计

该双耳铰接式安装固定支座是工业传动、支撑、铰接机构中常用的连接承载部件，主要应用于需要实现铰接转动副同时提供稳定安装基准的工业场景，常见于自动化生产线连杆机构、小型设备铰接支撑端、工装夹具定位连接部位、轻型机械臂关节基座等位置，能够为配套的铰接销轴提供稳定的双侧支撑，同时通过底部安装结构实现与设备机架、安装台面的刚性固定，承担铰接部位传递的径向载荷、小幅轴向载荷以及动态工况下的交变冲击力。

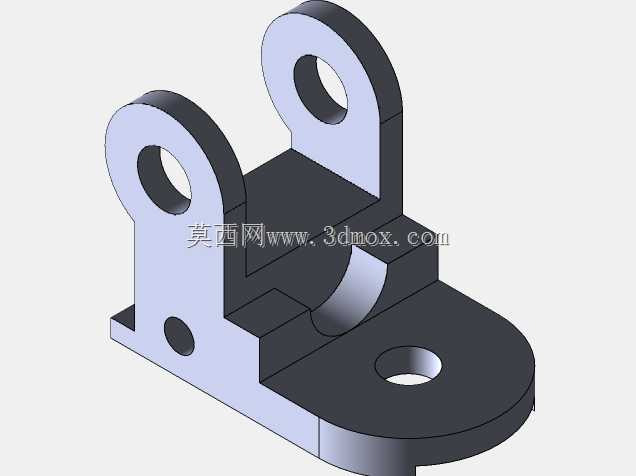

从功能特性来看，该支座采用双侧对称耳板的铰接结构设计，两个同轴的铰接孔能够穿装铰接销轴，连接配套的摆动连杆、摇臂等活动部件，相比单耳铰接结构，双侧支撑的形式能够大幅提升销轴的受力稳定性，减少销轴单侧受力产生的弯曲变形，降低铰接部位的磨损速率，延长铰接副的使用寿命。支座底部采用半圆头平板式安装结构，设置有沉头安装孔，能够通过内六角螺栓将支座整体固定在安装基准面上，沉孔设计可以避免螺栓头突出支座表面，防止对周边活动部件产生运动干涉。耳板与底板之间设置有阶梯式加强连接结构，中间位置的弧形避让槽能够为铰接部件的摆动提供足够的活动空间，避免活动件摆动过程中与支座本体发生碰撞，耳板根部的小圆孔可用于安装限位销或者润滑油嘴，满足铰接部位的限位或者润滑需求。

在设计思路上，该支座优先保障铰接部位的同轴度精度，两个耳板的铰接孔采用同轴设计，加工过程中可通过一次装夹完成镗孔加工，有效降低孔位同轴度误差，避免销轴安装后出现卡滞、转动不畅的问题。整体结构采用等强度设计思路，在承载应力集中的耳板根部、底板与耳板连接位置做了加厚处理，在非承载区域做了适当的减材开槽，既能够保障整体结构的刚性与承载能力，又能够尽可能降低支座自身重量，减少材料消耗。安装边界方面，支座底部安装面为平面结构，要求安装基准面的平面度公差不低于0.1mm，保障安装后支座不会出现倾斜，导致铰接孔轴线偏斜；两个铰接孔的轴线与底部安装面保持平行，平行度公差控制在0.05mm以内，确保铰接部件摆动过程中不会出现别劲现象；底部安装孔的位置精度按照IT7级公差设计，能够适配常规的安装孔位布局，降低现场安装的适配难度。整体结构无尖锐棱角，所有边角位置都做了倒钝处理，避免安装调试过程中出现划伤风险，适配多数轻型工业设备的铰接支撑需求。
