Arduino Uno开发板精确尺寸三维建模

这款三维建模作品还原的是电子开发领域应用极为广泛的开源微控制器开发板，在各类智能硬件原型开发、创客项目搭建、工业小设备控制改造、学生电子设计竞赛、物联网终端节点制作等场景中，这类开发板都是核心控制载体，很多机械结构设计、自动化小装置开发的过程中，都需要将该开发板作为标准组件纳入整体装配设计，提前预留安装空间、排布走线位置、匹配外接模块的对接位置，避免后期实物装配时出现尺寸干涉、安装孔位不匹配、接口被结构件遮挡等问题。

该开发板本身的核心功能是作为微型控制中枢，可通过编写程序实现数字量输入输出、模拟量采集、串口通讯、I2C/SPI等外设协议对接，能够外接传感器、执行器、通讯模块、显示模块等各类电子元件，实现从简单的LED闪烁控制到复杂的环境数据采集、机械动作执行、设备联网传输等各类功能，是入门电子开发、快速验证控制逻辑的首选硬件载体。

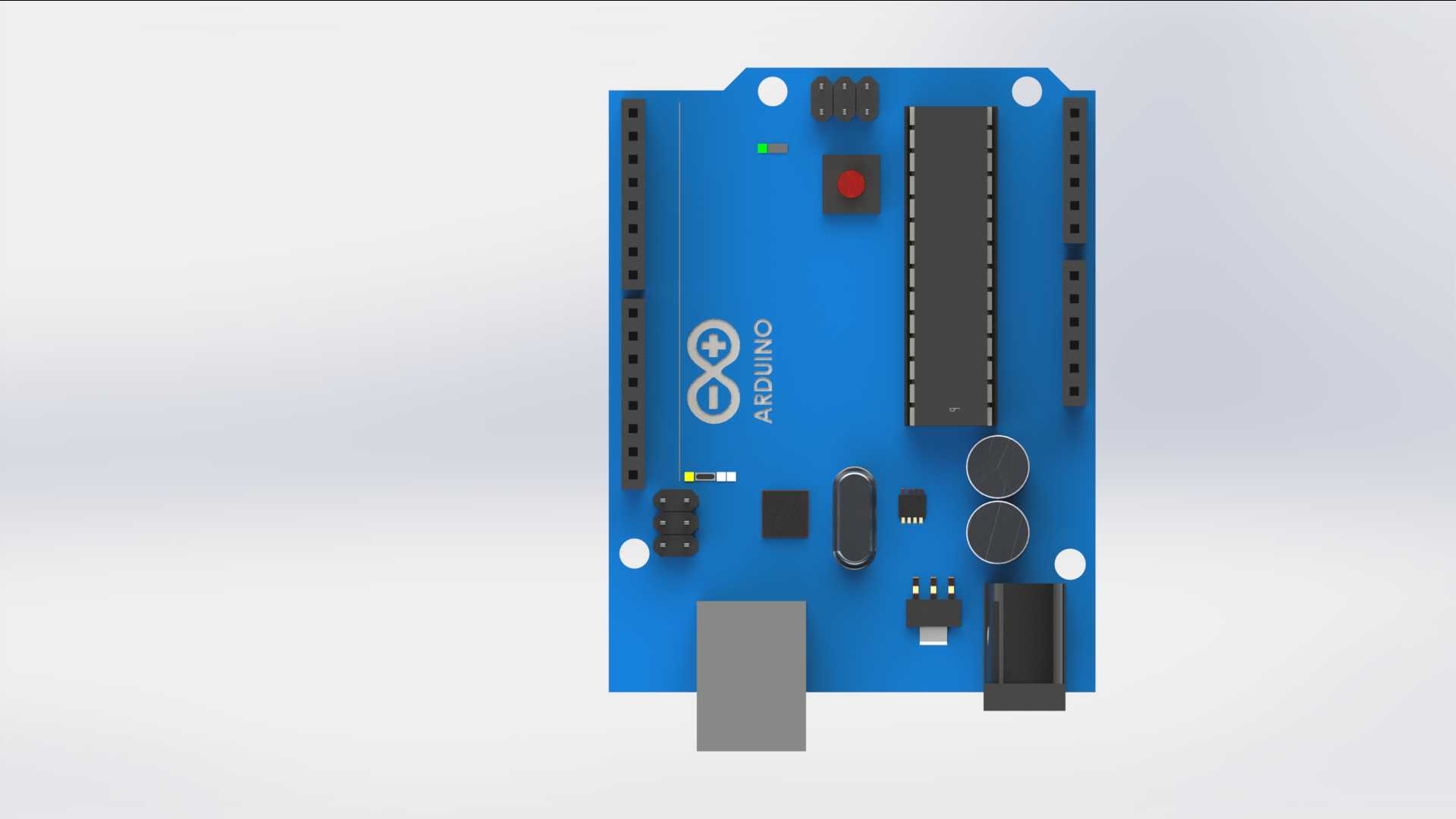

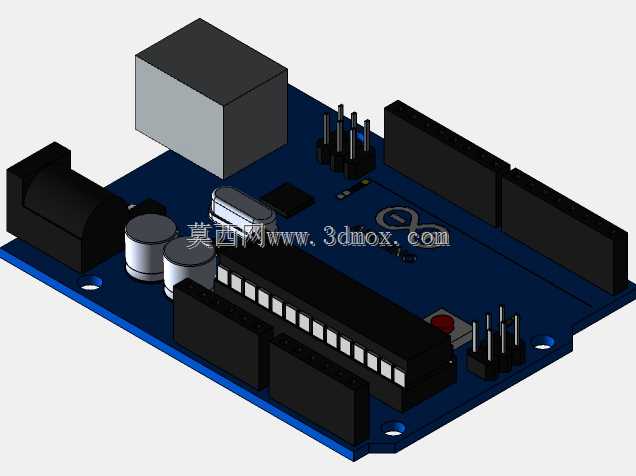

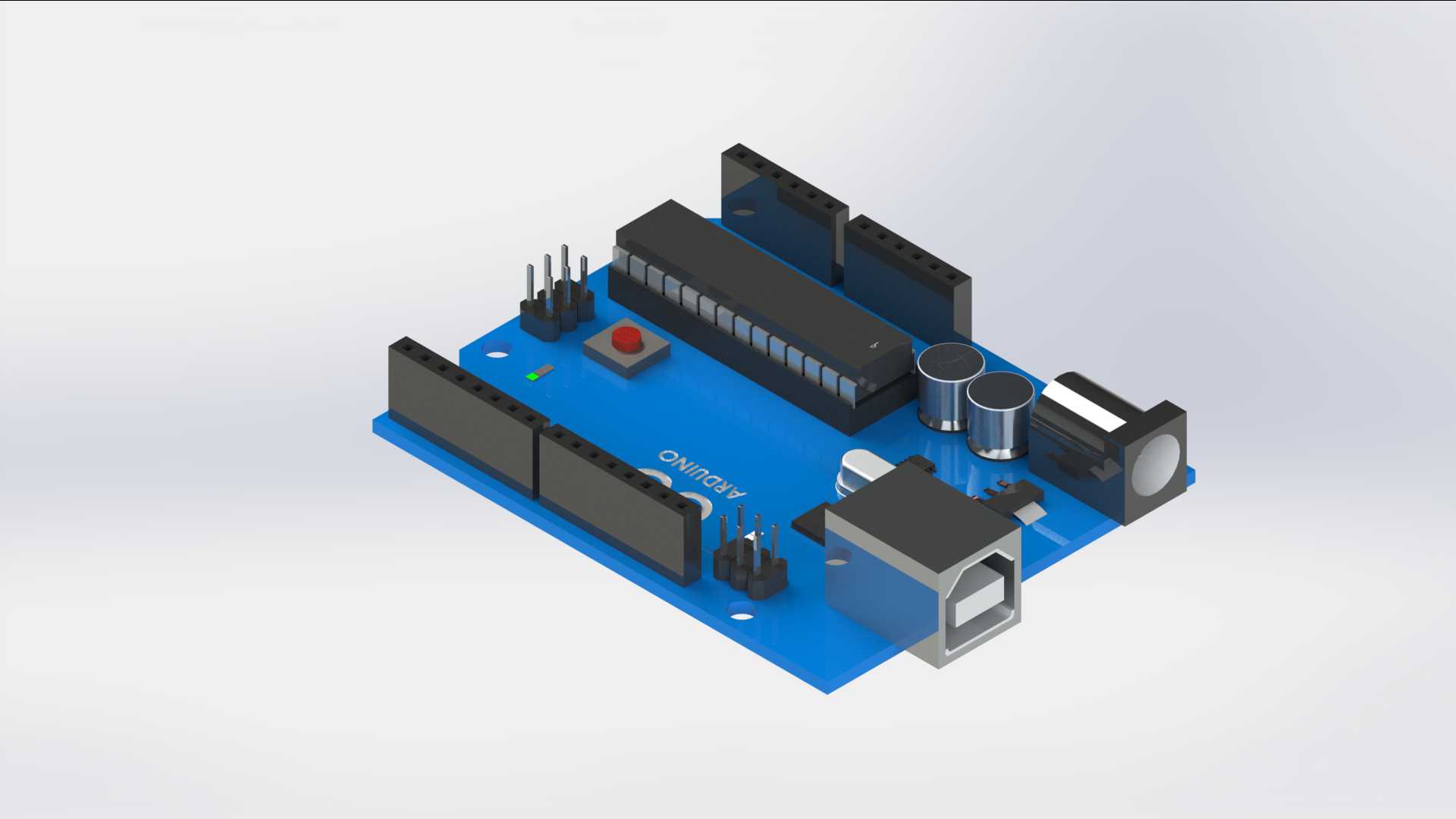

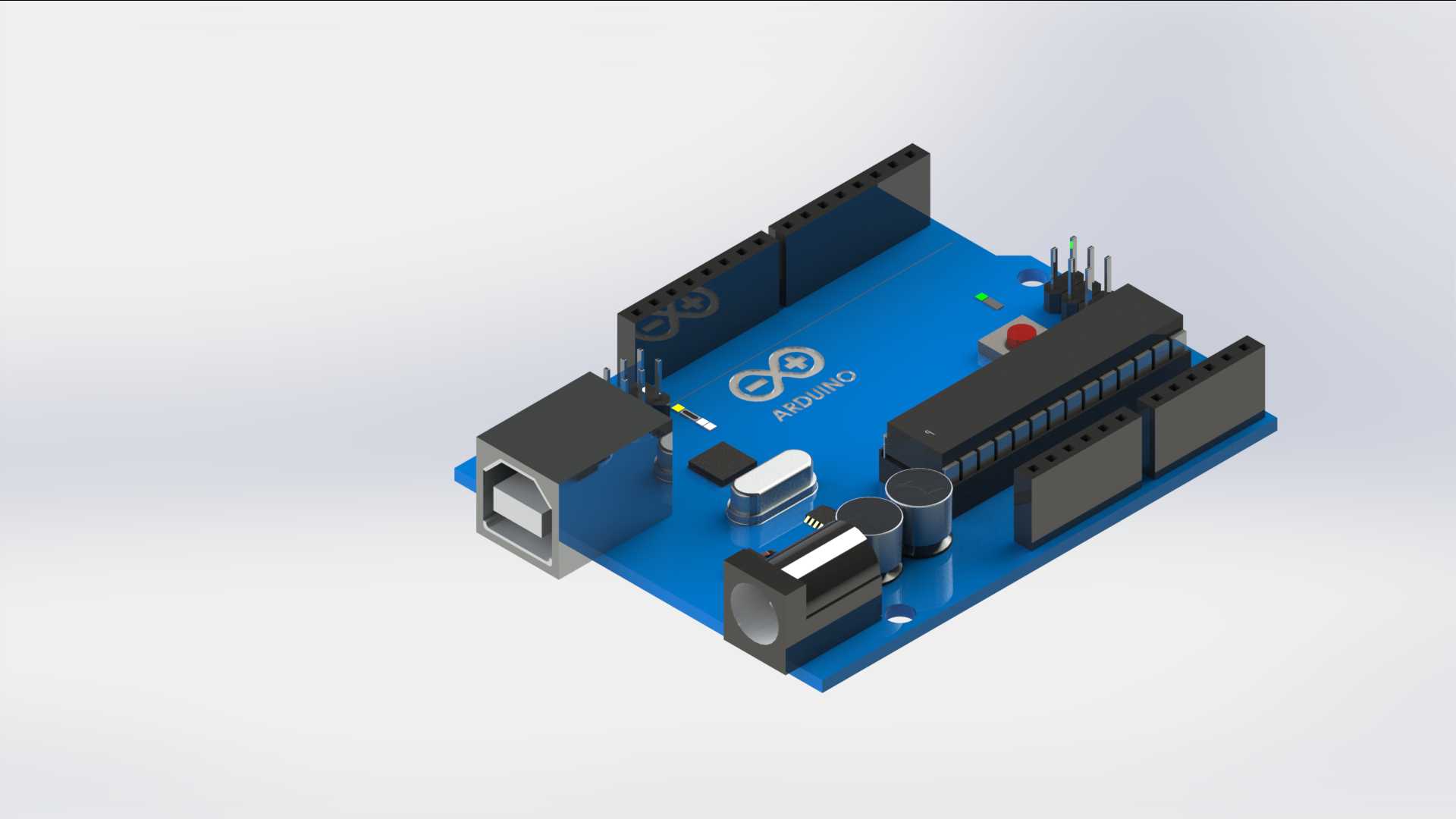

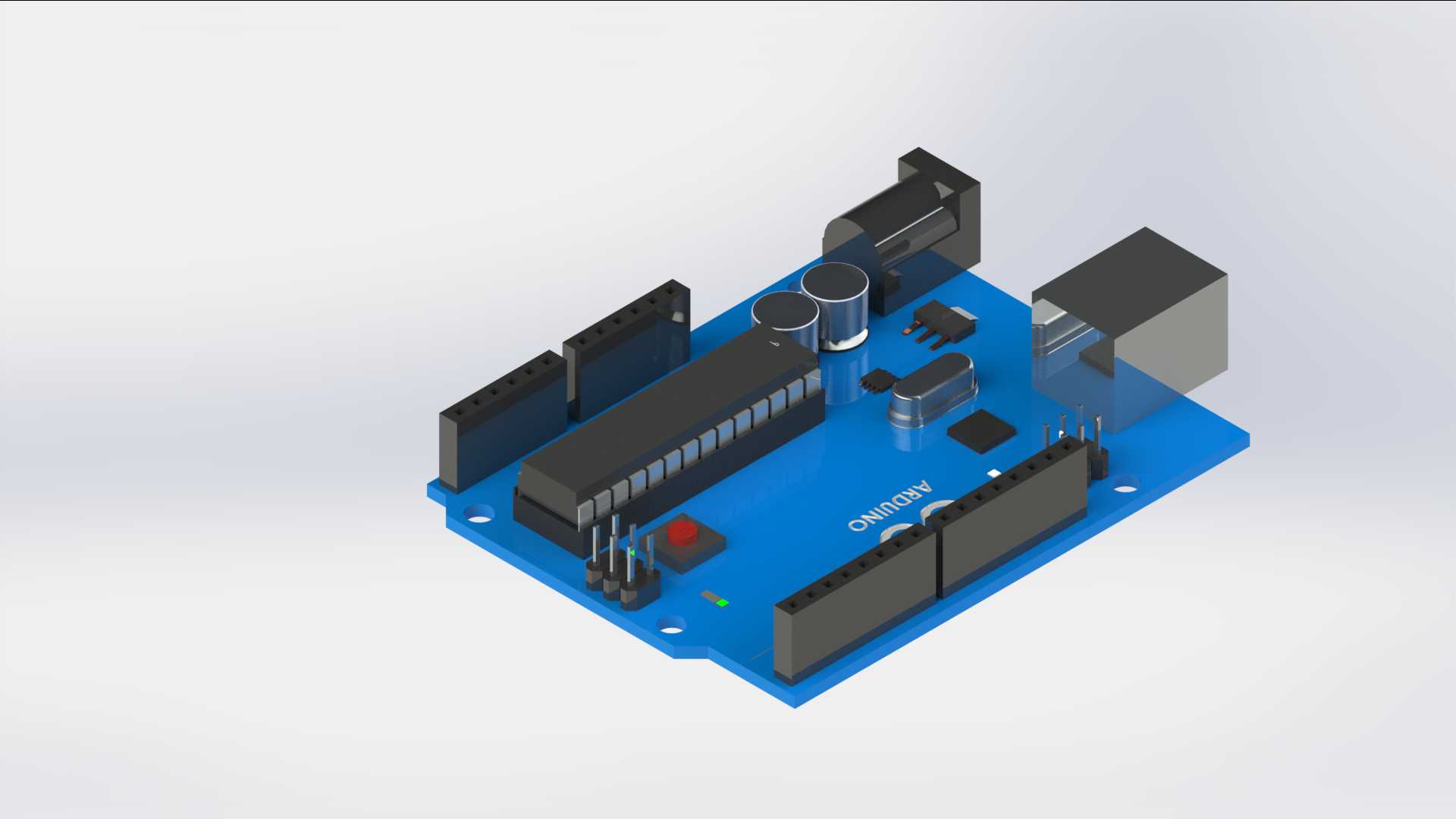

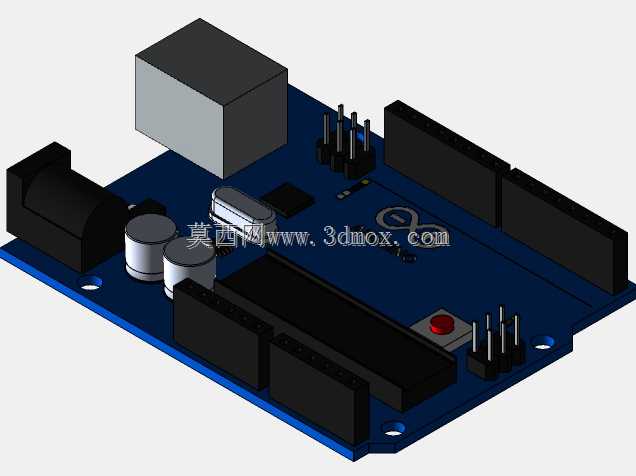

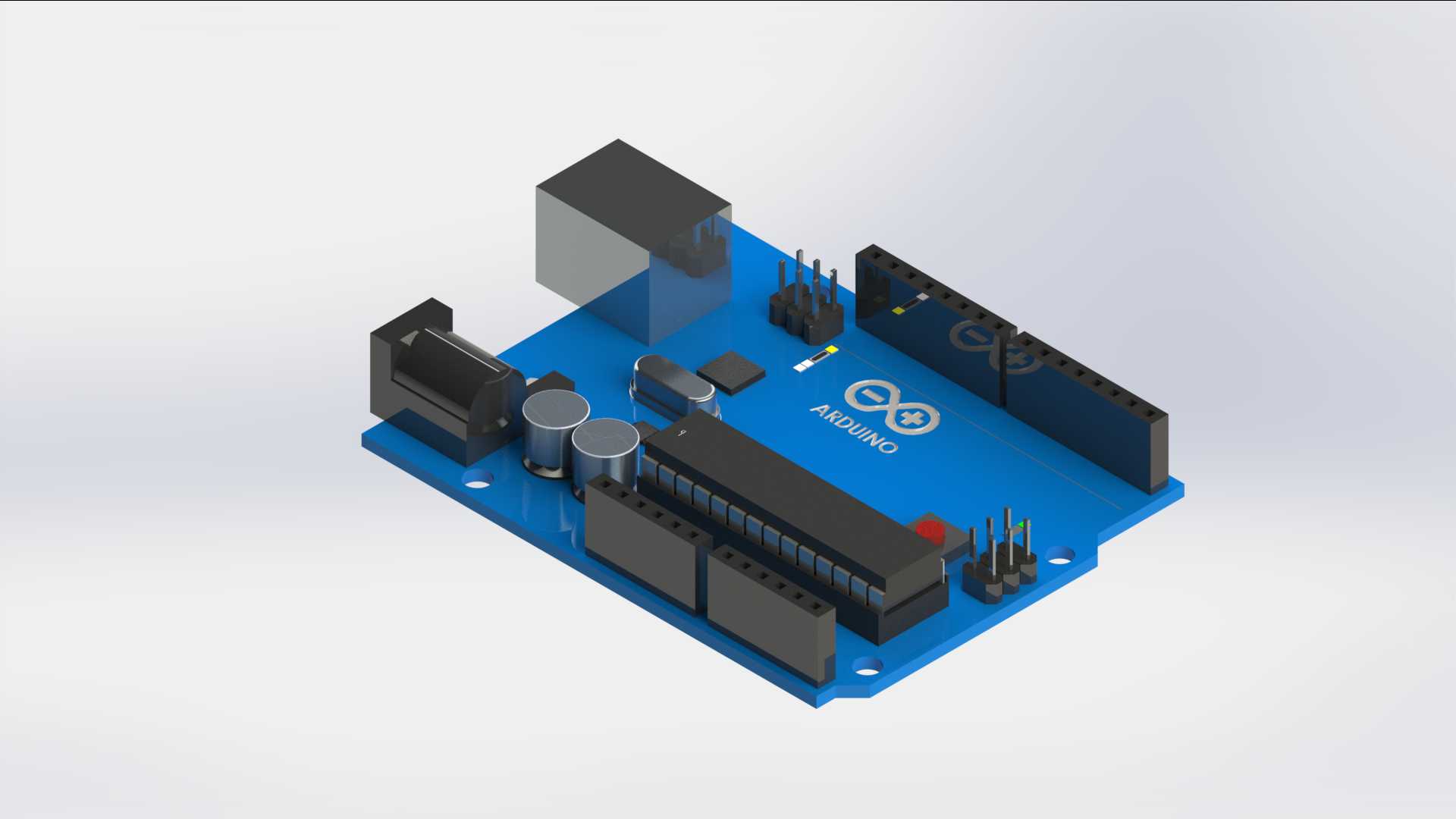

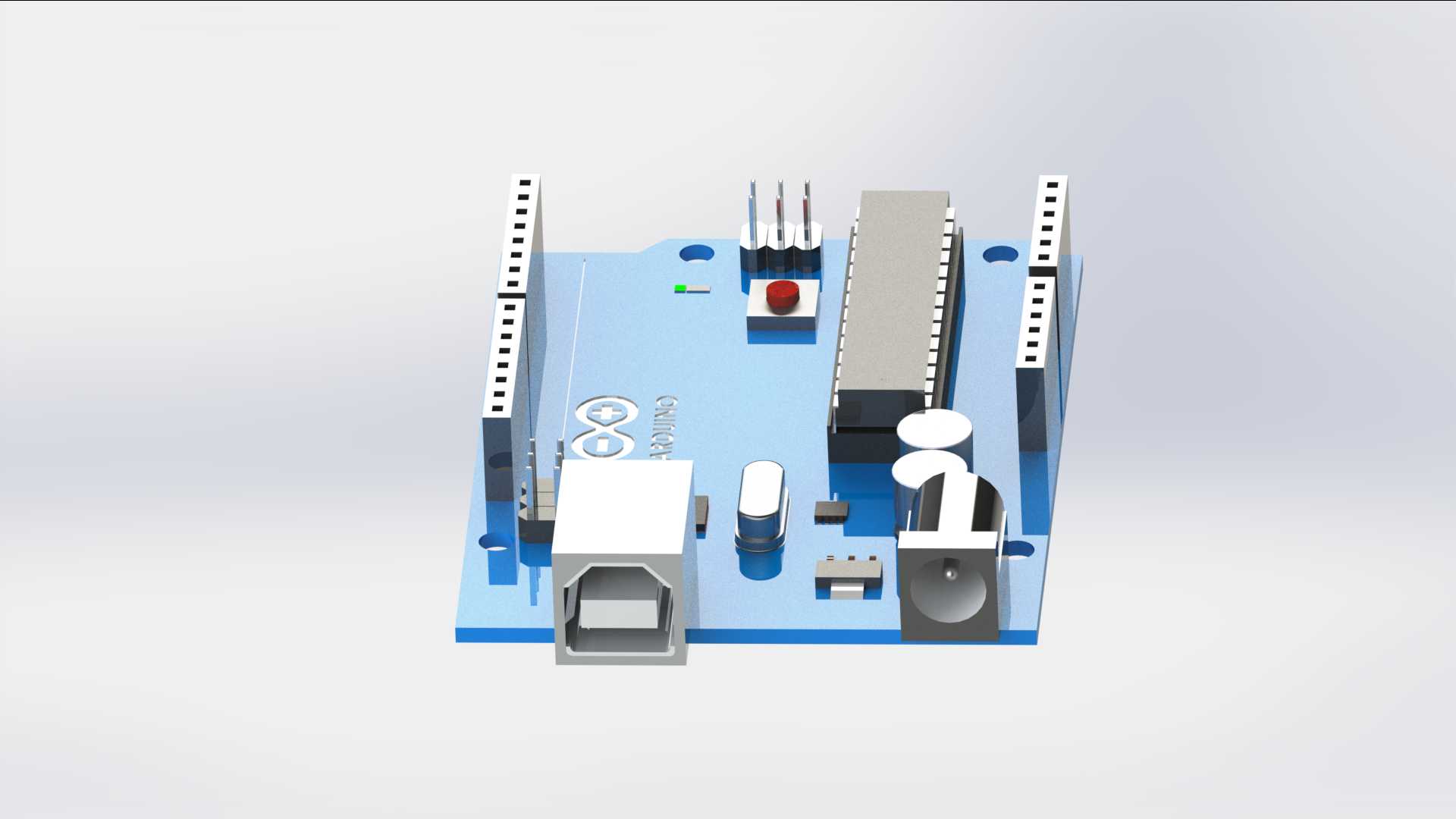

本次建模严格遵循实物的实际尺寸参数，整体外形尺寸控制为74mm×53mm，完全匹配实物的安装边界，建模过程中逐一还原了板载的所有结构特征：包括USB-B型接口的凸起结构与插接空间、直流电源插座的外形与插孔位置、排针排母的排布高度与引脚间距、复位按键的凸起高度、板载电容晶振等元件的外形与安装位置、主板四角的安装孔位孔径与位置，甚至板上的丝印标识区域也做了对应还原，确保在整体装配设计时，该模型能够完全替代实物进行空间校验。

设计思路上完全服务于机械装配的实际需求，没有做多余的艺术化夸张处理，所有结构尺寸都以实物安装公差为参考，保证导入到各类机械装配体中时，能够准确判断开发板与周边结构件的间隙，比如安装时与外壳内壁的安全距离、外接接线时的插头操作空间、固定铜柱的长度选型等，都可以依托该模型完成前期验证，大幅减少实物打样阶段的适配修改次数，提升项目开发效率。对于做智能设备结构设计、创客项目整机搭建、教学演示模型制作的从业者来说，这款精准建模的开发板模型能够直接调入装配体使用，无需自行花费时间测量绘制，有效缩短设计周期。
