吹塑成型用吹针头组件结构设计

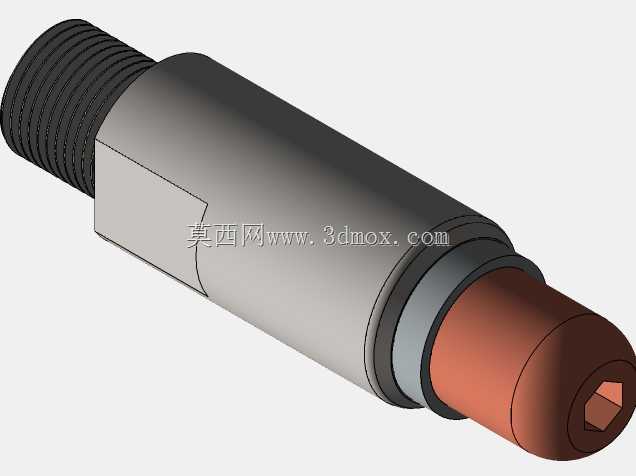

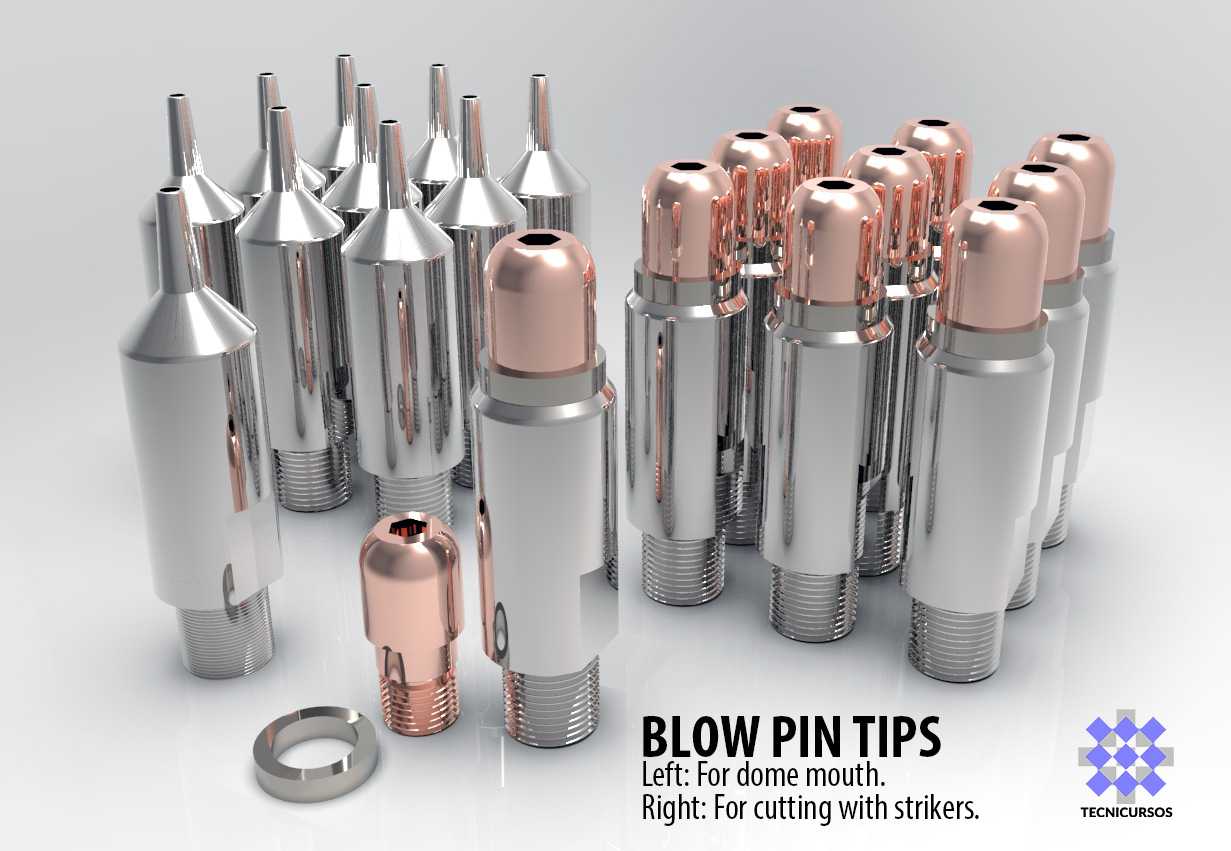

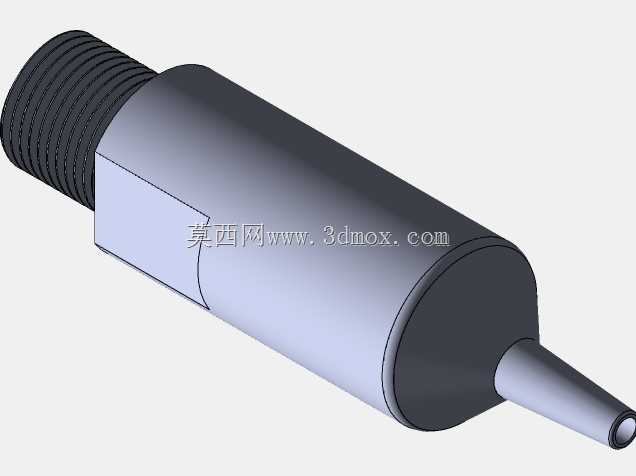

吹针头是中空吹塑成型设备上的核心功能配件，主要安装在吹塑机的吹气杆末端，直接接触熔融型坯完成吹气成型与切口修整工序，广泛应用于食品包装瓶、日化容器、工业中空塑件等吹塑加工场景，是保障吹塑制品成型精度、口部平整度与生产效率的关键易耗配件。本次设计的吹针头组件分为圆顶口型与撞针切割型两类结构，分别适配不同的吹塑工艺需求：左侧圆顶款吹针头主要用于圆顶型吹塑模口作业，头部采用圆弧过渡结构，在插入熔融型坯时可避免刮伤坯体内壁，保证吹气过程中型坯受力均匀，减少制品口部出现应力开裂、厚薄不均的缺陷；右侧带铜质端头的切割型吹针头，头部采用高硬度耐磨铜合金材质，可配合环形切割器与撞针完成型坯口部的内部校准与余料切除，省去后续人工修剪工序，提升塑件口部的尺寸一致性与装配适配性。设计过程中充分考虑吹塑作业的高温、高频摩擦工况，主体采用不锈钢材质加工，表面做镜面抛光处理，既可以减少熔融塑料的粘附，也能提升配件的耐腐蚀性能，延长使用寿命；端头铜质部分采用过盈配合加焊接的方式与主体连接，避免高速吹气与切割作业中出现端头脱落、松动的问题。组件配套的密封环采用耐高温弹性材质，安装时可填充吹针头与吹气杆连接位置的间隙，避免高压吹气过程中出现漏气泄压，保障型坯吹胀压力稳定。安装端采用标准外螺纹结构，可适配市面主流吹塑机吹气杆的安装接口，无需额外改装即可直接替换使用，整体外形采用锥度过渡设计，可减少插入型坯时的阻力，降低型坯变形概率；头部出气口采用居中微孔设计，保证高压气流垂直吹入型坯中心，避免气流偏斜导致的制品壁厚不均问题。切割型吹针头的端头切割刃口做了钝化耐磨处理，在保证切口整齐的同时减少刃口崩损风险，适配PE、PP、PET等多种常用吹塑材质的加工需求，可满足不同容量中空塑件的吹塑生产要求。
