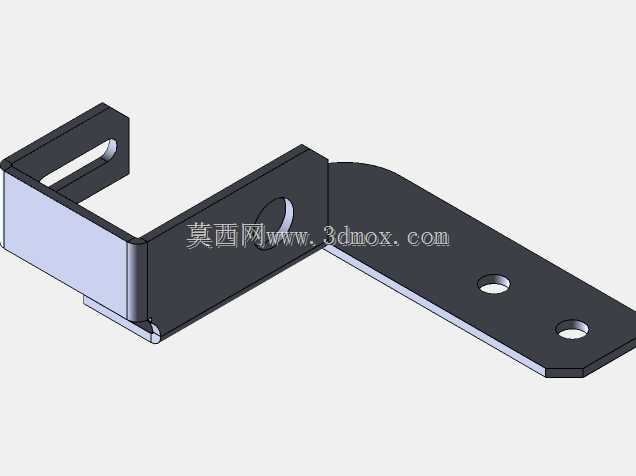

折弯式钣金安装固定连接支架结构

该折弯式钣金安装固定支架，是工业装配领域中应用十分广泛的一类通用连接构件，常见于各类机电设备内部走线固定、外围护板挂载、小型功能模块的位置锁定场景，也可适配轻型工业设备的外置附件安装，比如小型传感器支架、线束理线固定座、设备侧装操作小面板的承载连接，在民用机电、小型自动化设备、商用电器的内部结构中也能见到这类构件的身影，核心作用是在两个存在空间高度差、安装面呈垂直夹角的部件之间，建立稳定可靠的刚性连接，同时抵消部分装配公差带来的安装错位问题。

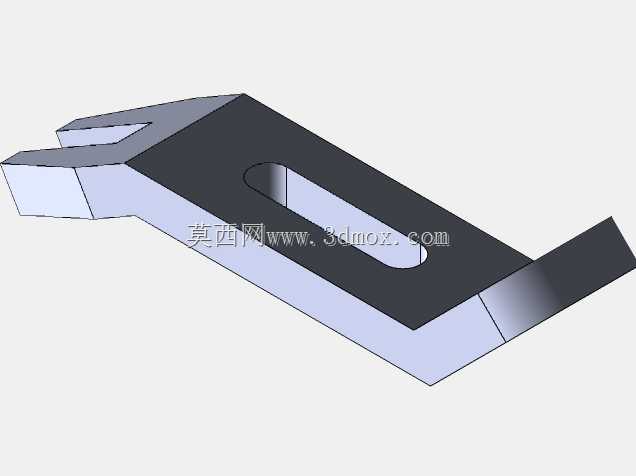

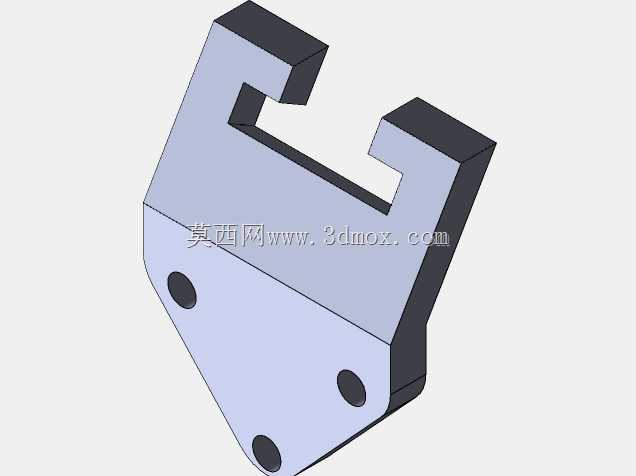

从功能特性来看，这款支架采用一体化钣金折弯成型工艺，整体无额外拼接焊缝，结构刚性表现优异，能够承受持续的静载荷与小幅振动工况下的动载荷，不会出现连接松脱、支架形变的问题。支架一端采用U型卡槽结构，卡槽内侧预留了长条形调节腰孔，在安装时可以根据实际装配位置沿腰孔长度方向微调固定位置，降低对安装孔位的加工精度要求，适配一定范围内的装配误差，卡槽的开口尺寸经过精准设计，能够卡合在对应厚度的设备安装翻边、型材翼缘上，无需额外在被固定基体上打孔，减少对基体结构强度的破坏。支架另一端为平直安装翼板，翼板上开设两个圆形定位安装孔，可通过螺栓、自攻螺丝等标准紧固件将待固定部件牢牢锁定在翼板上，两个安装孔的孔距经过合理排布，保证固定后部件不会出现绕单螺栓转动的问题，连接稳定性更强。

在设计思路上，这款支架充分考虑了钣金加工的工艺特性，所有折弯处都预留了合理的折弯圆角，避免折弯过程中出现板材开裂、应力集中的问题，所有外露棱边都做了钝化去毛刺处理，防止装配过程中划伤操作人员、破坏配套部件的表面防护层。支架整体采用等厚度钣金板材加工，材料利用率高，加工工序少，适合批量冲压生产，能够有效控制制造成本。折弯段的长度经过精准核算，刚好匹配常见的安装面高度差需求，既不会因为折弯段过短导致安装操作空间不足，也不会因为折弯段过长造成材料浪费、支架整体刚性下降。

从安装边界来看，这款支架的U型卡槽开口宽度适配常规厚度的钣金翻边与标准型材翼缘，腰孔的调节行程覆盖了常见的装配公差范围，平直翼板的安装孔位适配通用规格的标准紧固件，整体外形紧凑，安装后不会占用过多设备内部空间，也不会和周边其他构件产生运动干涉，能够在狭小的装配空间内完成可靠的连接固定作业。
