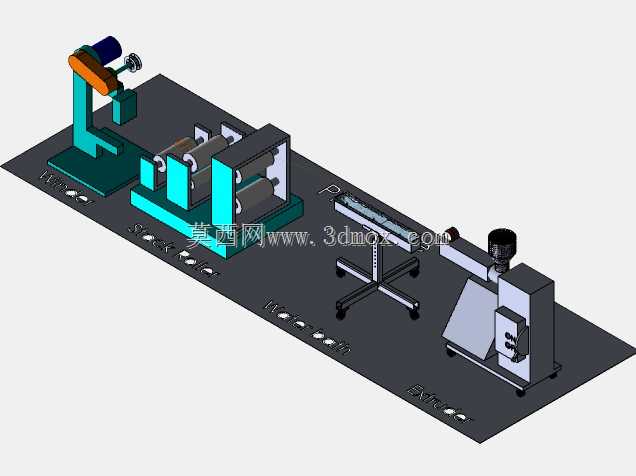

长丝生产成套加工设备三维结构

这套长丝生产设备主要面向化纤制造领域的长丝纺丝加工场景，可适配涤纶、锦纶等常见民用长丝的连续化生产工序，在中小型化纤生产车间、长丝试验产线中都能适配对应的生产需求，能够完成从原料出料到初步收卷前的多段连续加工流程，替代传统分散式单机作业的零散排布模式，减少工序间的物料转运损耗，提升长丝生产的连续化作业效率。整套设备采用一体化底板集成排布设计，将放卷单元、张力调控单元、输送导向单元、检测处理单元沿长丝走料方向依次排布，各单元的安装位置经过走料路径仿真校验，长丝依次经过各工位时的走线角度、张力波动区间都控制在工艺允许范围内，避免长丝在走料过程中出现拉扯断丝、松垂跑偏的问题。放卷单元采用立式支撑结构搭配可调式料卷安装位，可适配不同幅宽规格的原料卷安装，支撑臂带有角度微调结构，能根据原料卷的实际幅宽调整出料导向角度，保证长丝出料时的初始张力稳定。张力调控单元采用多辊平行排布结构，通过多组平行导辊的错落排布实现长丝张力的自适应调节，导辊表面做光滑耐磨处理，减少长丝高速走料时的表面摩擦损伤，单元底座带有位置调节滑槽，可根据实际生产的长丝品类、走线速度调整导辊组的相对间距，适配不同张力要求的长丝加工需求。中间的输送导向单元采用带移动脚轮的支架结构，可根据现场走线需求灵活调整导向位置，对长丝进行中段承托导向，避免长丝跨距过大产生的下垂抖动。末端的处理单元集成了检测与收卷前的规整功能，可对经过前段加工的长丝进行线径检测、表面瑕疵排查，同时将长丝规整导向至后续收卷工位。整套设备的安装边界以集成底板为基准，所有单元的固定点位都预设在底板的对应安装槽位上，现场安装时无需额外做复杂的地基校准，只需将各单元固定在预设点位即可完成初步组装，各单元的外接管线都可沿底板侧边的走线槽排布，避免管线杂乱干扰长丝走料路径。设计过程中充分考虑了日常运维的便利性，所有导辊、检测组件都采用快拆式安装结构，日常更换易损件、清理导辊表面残留污渍时无需拆解整体机架，可大幅缩短设备停机维护的时间，适配化纤生产车间连续化作业的运维需求。
