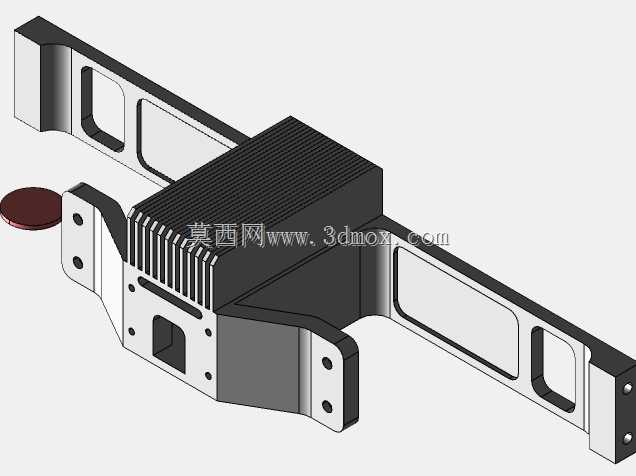

双侧悬臂式散热型机械安装承载支架

该构件为工业设备配套的双侧悬臂式承载安装支架，主要应用于需要跨距布设功能模块的工业自动化产线、检测设备以及小型专用加工设备场景中，核心作用是为中部搭载的功能模组提供稳定的安装支撑，同时通过双侧延伸的悬臂结构实现功能模组与两侧安装基准面的刚性连接，保障设备运行过程中模组的位置精度不受振动、负载偏移的影响。从实际用途来看，这类支架常用来搭载需要一定散热空间的电控模组、传感检测单元或者小型动力执行件，中部的块状安装区域预留了充足的模组贴合面，能够保证搭载部件与支架的充分接触，配合中部区域密集的散热鳍片结构，可以快速将搭载模组运行过程中产生的热量传导至整个支架本体，通过金属结构的大表面积实现被动散热，避免模组因积热出现性能衰减或者运行故障。在功能特性设计上，双侧悬臂采用了镂空减重的结构思路，在悬臂的非受力区域开设了长条形减重槽，在保证悬臂整体抗弯强度、抗扭刚度的前提下，尽可能降低支架自身的重量，减少两侧安装基准面的负载压力；悬臂末端与中部安装座的连接位置设置了多组加强弯折结构，通过钣金折弯的加强筋效应提升连接位置的结构强度，避免长期负载下连接位置出现形变断裂。支架的安装边界设计充分考虑了现场装配的兼容性，中部安装座的多个立面都预留了规则排布的安装孔位，能够适配不同尺寸规格的搭载模组的固定需求，双侧悬臂的末端安装面设置了同轴定位孔与紧固孔，既可以通过定位孔实现支架在设备基准面上的快速对位，也能通过紧固螺栓完成刚性锁附，安装孔位的公差设计预留了一定的微调空间，方便装配过程中调整支架的水平度与位置精度。在外形尺寸的匹配上，双侧悬臂的对称式布局让支架整体受力更为均匀，悬臂的延伸长度适配常见的设备内部跨距需求，中部散热结构的高度既满足了散热鳍片的有效散热面积要求，也不会过度占用设备内部的竖向安装空间，支架整体的边角都做了倒角处理，避免装配过程中尖锐边角划伤操作人员或者配套线缆，整体结构兼顾了结构强度、散热性能、装配便利性与轻量化需求，能够在多数中小型工业设备的内部安装场景中适配使用。
