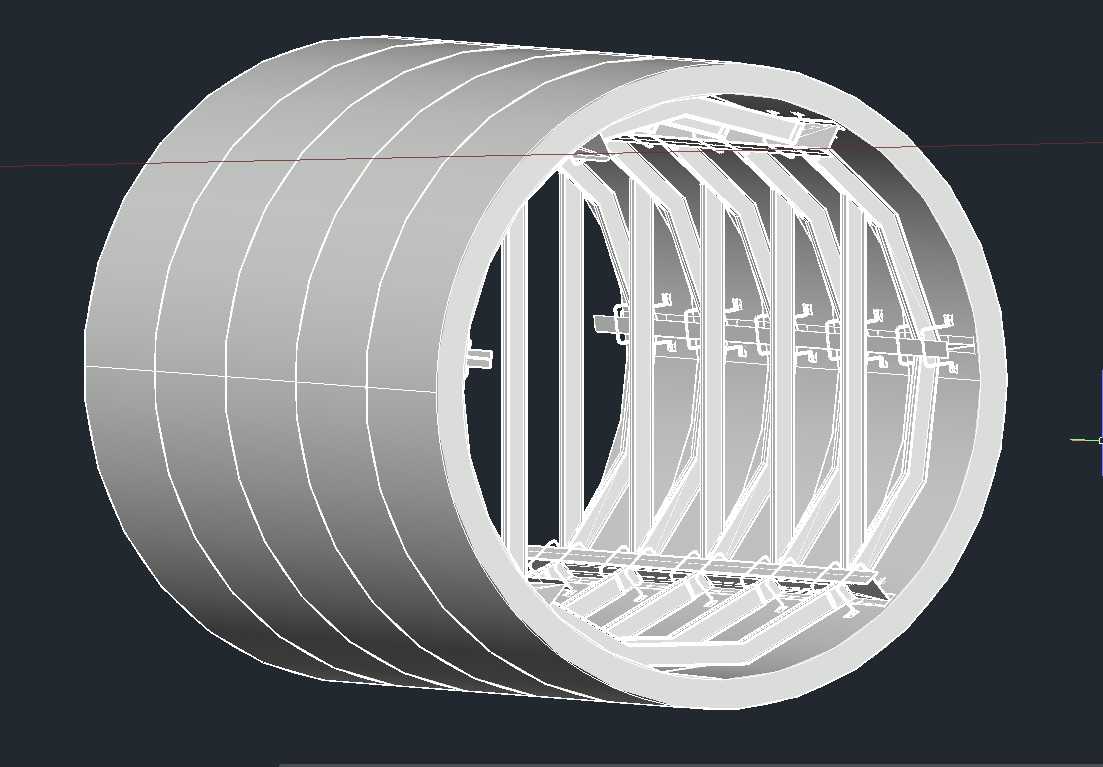

地铁隧道衬砌支护框架结构设计

该结构主要应用于城市地铁区间隧道的初期支护与二次衬砌施工环节，在暗挖法、盾构法施作的隧道段内，承担围岩压力传导、衬砌成型定位、施工阶段临时承载的核心作用，是地下轨道交通工程施工阶段保障作业面安全、控制隧道成型精度的关键受力构件。在实际施工场景中，该框架沿隧道轴向逐环拼接布设，单环结构适配圆形隧道的断面轮廓，外侧贴合隧道初支面或盾构管片内壁，内侧为后续衬砌混凝土浇筑、机电管线布设、轨道铺装预留充足的作业空间，能够有效分散隧道周边土体的侧向压力与顶部竖向荷载，避免围岩变形侵限，同时为衬砌施工提供稳定的定位基准，保障隧道内壁的圆度与轴向顺直度满足设计要求。从功能特性来看，该框架采用环形分块拼接的结构形式，环向设置多道纵向连接肋与径向支撑构件，各构件之间通过标准化的连接节点实现快速装配，既能够根据不同的隧道围岩等级调整支撑肋的布设密度，也可以适配不同开挖直径的隧道断面，在保障整体结构刚度的前提下，尽可能降低构件自重，方便井下运输与现场拼装。设计过程中，首先结合地铁隧道的通用断面尺寸确定环形框架的基准曲率，确保框架外弧面与隧道内壁的贴合度误差控制在施工允许范围内，避免出现局部应力集中的问题；其次对环向支撑肋的截面形式进行优化，采用等强度设计思路，在顶部、侧部等围岩压力较大的区域适当增加构件截面厚度，在底部受力相对平缓的区域优化构件尺寸，在满足承载要求的同时减少材料消耗；同时预留了多组标准化的连接接口，既可以实现相邻环框架之间的轴向锁紧固定，也能够方便施工过程中临时搭设作业平台、布设通风管线与监测设备。在安装边界方面，该框架的外轮廓直径完全匹配对应隧道的衬砌内净空要求，单环框架的轴向宽度适配常规隧道施工的循环进尺，各拼接构件的重量控制在人工配合小型机具即可完成吊装的范围内，不需要额外配置大型起重设备即可完成井下拼装作业；框架内侧预留的净空尺寸能够满足衬砌模板台车的通行要求，也能够兼容后续轨道铺设、机电设备安装的空间需求，不会对后续工序造成空间干涉。结构整体采用对称式布局，受力传递路径清晰，围岩荷载通过径向支撑传递至环形主框架，再沿环向均匀分散传递至相邻构件与下部基础，能够有效抵御隧道施工期间的围岩收敛变形，为作业人员提供安全的施工空间，也为后续隧道永久衬砌的施工精度提供可靠保障。
