赛车驾驶舱前部集成安装组件结构设计

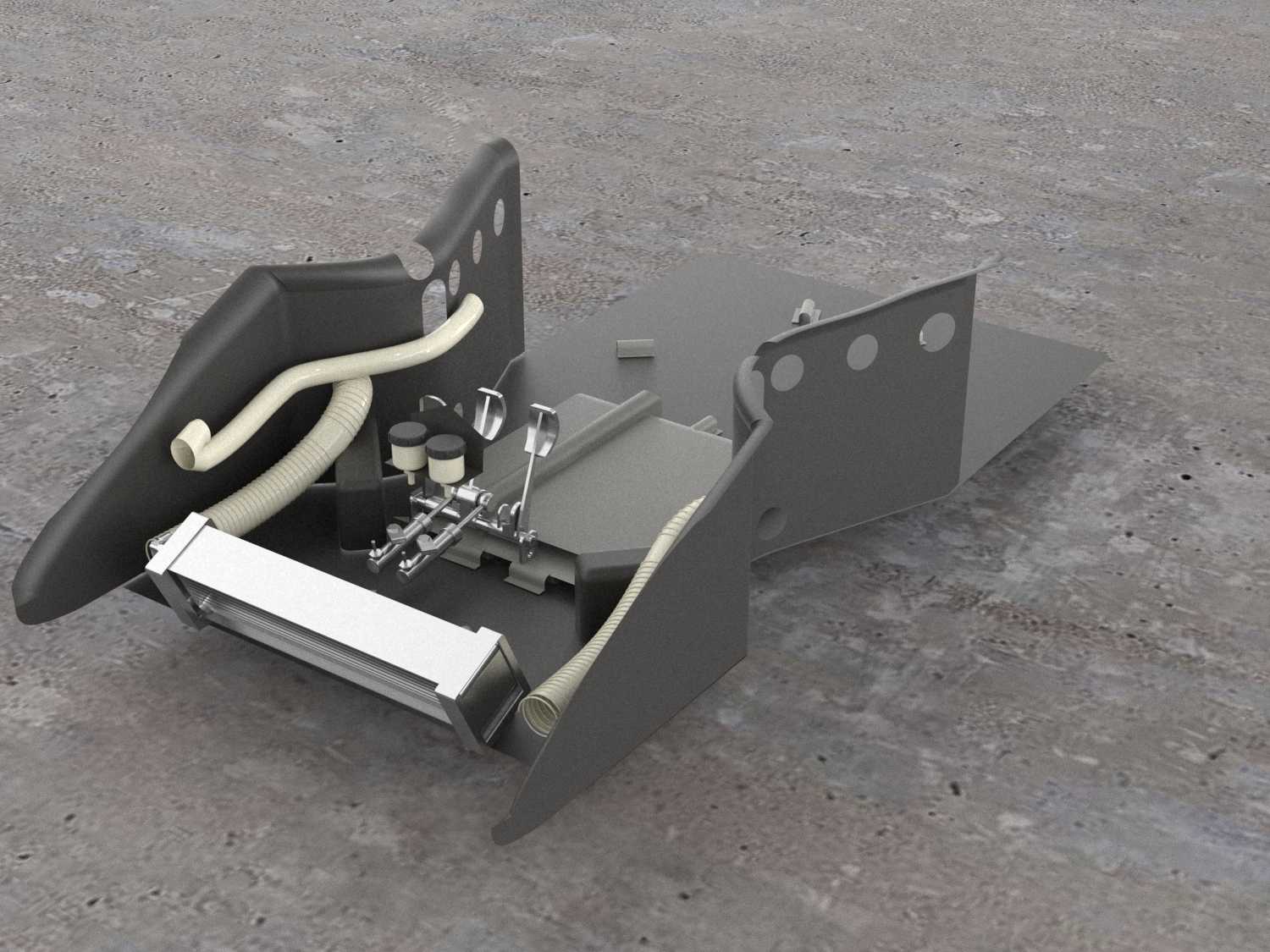

该组件为高性能赛车驾驶舱前部核心集成安装结构，主要应用于场地竞速类赛车的座舱前端布局，承担驾驶操作承载、冷却介质传输、舱内防护、部件定位安装多重功能，是赛车座舱系统中连接车架主体与驾驶操作模块的关键承载结构。从实际使用场景来看，该结构安装于赛车驾驶舱前端底板区域，处于驾驶员腿部前方的核心操作区间，所有部件的布局完全贴合赛车手的驾驶操作习惯，在极限竞速的高振动、高侧向加速度工况下，能够保证所有操作部件的位置精度，避免出现部件移位导致的操作卡滞、管路渗漏问题。在功能特性层面，该结构整合了驾驶员座椅前端安装位、冷却系统前置组件、舱内防冲击防护装置、踩踏脚垫、流体传输软管、制动踏板总成、制动液储液瓶，以及用于将整套组件粘接固定在车架上的聚酯条结构，各部件之间的安装间隙经过精准校核，既保证了制动踏板的全行程操作空间，也预留了软管在车身形变时的活动余量，避免管路出现弯折堵流的问题。设计思路上，整套结构采用左右对称的防护立板作为主承载框架，立板上开设的多组定位孔用于匹配车架上的预装安装点，前端横向布置的承载梁用于固定冷却组件与踏板支架，两侧立板向内形成的围挡结构可以在发生正面碰撞时，阻挡外部构件侵入驾驶舱腿部空间，为驾驶员提供额外的安全防护；软管的走向沿着立板内侧的预留卡槽布置，既避免了管路与活动踏板发生干涉，也能减少管路在振动下的磨损。在安装边界与尺寸控制上，整套组件的宽度完全匹配赛车驾驶舱的前部内侧宽度，纵向深度控制在踏板全行程加15mm安全余量的范围内，底部粘接面的平整度公差控制在0.2mm以内，保证聚酯条能够完全贴合车架表面实现可靠粘接，所有突出部件的高度均低于驾驶舱前横梁的下沿，不会与方向盘转向机构、仪表台安装结构发生干涉，整体重量经过轻量化优化，在满足结构强度要求的前提下尽可能降低了前部载荷，有利于优化赛车的前后轴荷分配。
