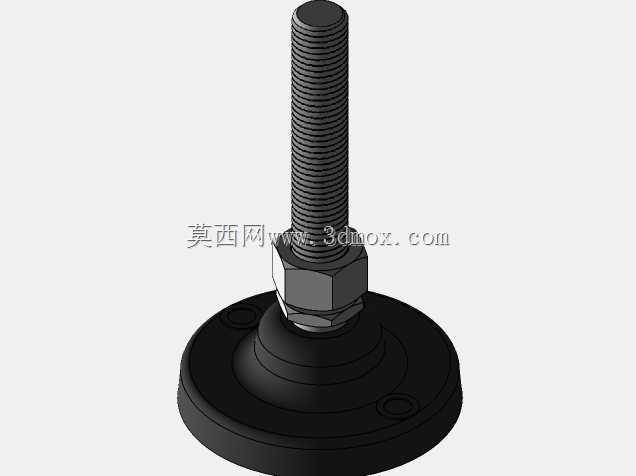

M20规格法兰式调节支撑机座结构

这款M20规格的法兰式支撑机座，是工业生产场景中应用极为广泛的支撑调节类五金构件，常见于各类生产流水线机架、自动化设备柜体、重型工装台架、输送线支撑脚位等场景，主要作用是为设备主体提供稳定的承载支撑，同时可通过螺纹结构微调设备整体水平度，抵消地面不平整带来的安装偏差，避免设备运行过程中出现晃动、偏移、应力集中等问题，保障设备运行精度与结构稳定性。

从功能特性来看，该机座采用一体化法兰盘加外螺纹立柱的结构设计，搭配同规格六角锁紧螺母，在完成高度调节后可通过拧紧螺母实现锁止，防止设备运行震动导致支撑高度发生变化。底部法兰盘为圆形薄盘结构，盘面预留两个对称的安装通孔，可通过膨胀螺栓或紧固螺丝直接与地面、安装基面完成固定，增大支撑接触面积的同时，有效分散上部承载的压力，避免局部压强过大压损安装基面。上部M20外螺纹立柱采用标准公制粗牙螺纹设计，螺距合理，调节过程顺滑无卡滞，螺纹啮合长度充足，可满足不同高度差的调节需求，承载能力可覆盖多数中小型工业设备的支撑承重要求。

设计过程中，工程师充分考虑了实际安装的边界条件：法兰盘直径设计兼顾了支撑稳定性与安装空间占用，不会因盘径过大导致相邻支撑件出现安装干涉，也不会因盘径过小导致支撑不稳；螺纹立柱的伸出长度预留了足够的调节余量，既满足常规地面高差的调节需求，也避免螺纹过长导致结构刚性下降；过渡区域采用圆弧锥面衔接法兰盘与螺纹立柱根部，有效降低应力集中系数，避免长期承载过程中根部出现断裂变形问题；六角螺母的对边尺寸符合标准紧固件尺寸规范，可直接使用常规扳手完成锁紧操作，无需定制专用工具。

在实际安装使用时，需先确定安装基面的打孔位置，将法兰盘的安装孔与基面孔位对齐后穿入紧固件完成初步固定，再旋转上部螺纹立柱调整至所需支撑高度，确认设备整体水平后，将锁紧螺母向下拧紧至与锥面支撑台紧密贴合，即可完成安装。整个结构无复杂活动部件，后期维护成本极低，表面可根据使用场景做镀锌、发黑等防锈处理，适配车间、仓储、实验室等不同工况的使用需求，无论是静态承载的设备机架，还是存在小幅震动的加工设备，都能提供可靠的支撑效果。
