甘巴尔A3规格机械制图作业图框模板

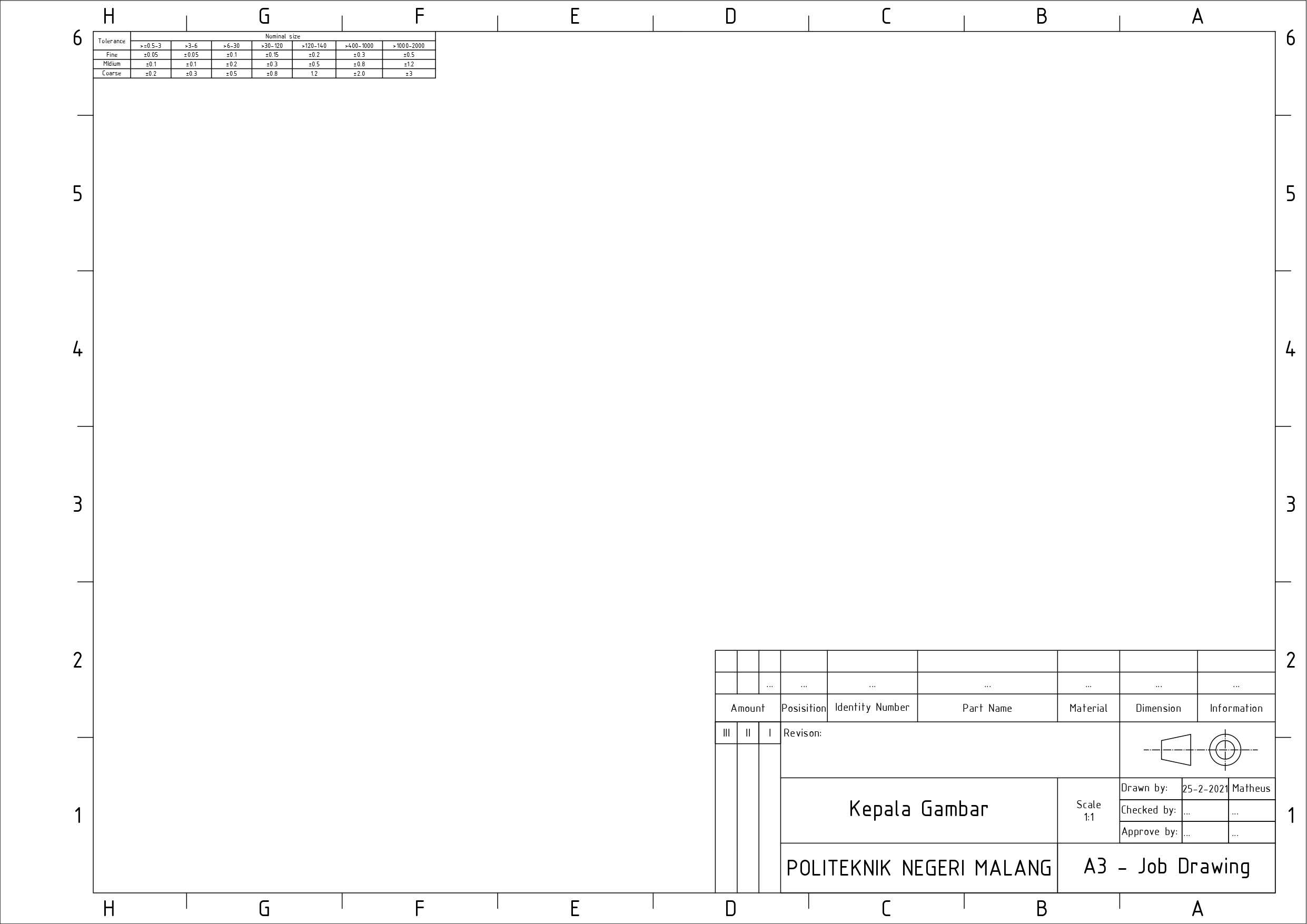

这套A3幅面的工程制图图框模板，主要面向职业技术类机械相关专业的日常绘图作业、课程设计绘图场景使用，同时也可适配小型机械零部件加工前的二维工程图绘制需求，为绘图者提供标准化的幅面边界与标题栏定位基准，解决手绘或电子绘图时幅面不规范、标题栏位置错乱、标注区域划分混乱的常见问题。在实际教学与小型加工场景中，这类标准化图框是工程信息传递的基础载体，所有的尺寸标注、形位公差说明、零件信息备注都需要在图框划定的有效区域内排布，既符合工程制图的统一规范，也能让读图者快速定位标题栏、明细栏、视图区域的位置，降低信息传递的误差。从设计思路来看，这套图框严格遵循A3幅面的尺寸边界要求，横向幅面的有效绘图区域预留了充足的视图排布空间，四周的边距完全符合机械制图国家标准的留边要求，既可以容纳单个零件的多视图表达，也能放置简单装配体的视图与明细内容。右下角的标题栏区域做了明确的分区，预留了零件名称、绘图比例、材料标注、审核信息等常规工程信息的填写位置，栏目的排布逻辑贴合一线读图的习惯，拿到图纸后视线自然落向右下角即可获取核心的零件基础信息。图框上方与侧边的坐标刻度参考线，能够帮助绘图者快速对齐视图位置，在绘制多个向视图、剖视图时，可以借助刻度快速保证视图的投影对齐关系，避免出现视图错位、投影关系错误的问题。在安装与使用边界上，这套电子图框模板可以直接导入主流二维绘图软件中使用，图框的线条均设置为标准的粗实线层，不会与后续绘制的零件轮廓线、标注线产生图层冲突，打印输出时可以直接适配标准A3尺寸的打印纸张，不需要额外调整边距与缩放比例，有效绘图区域距离纸张边缘的留边量，既满足装订存档的打孔预留需求，也不会因为留边过宽压缩有效绘图空间。在日常课程作业场景中，使用这套标准化图框可以让学生快速养成规范的绘图习惯，熟悉工程图的排布逻辑，为后续进入工业领域绘制正式生产用工程图打下基础；在小型机加工门店的零散零件加工场景中，这套图框也可以直接用来绘制简单的零件加工图，清晰传递加工尺寸与零件信息，避免因为图纸不规范产生加工误解。
