嵌入式斜面箭头状态指示装置结构设计

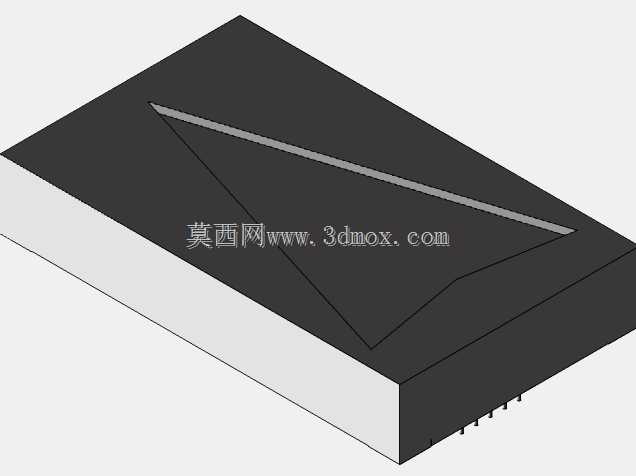

该款箭头指示装置主要面向工业操控面板、设备运行状态提示、流水线工位指引、自动化设备人机交互界面等场景设计，可直接嵌入各类设备的操作面板、工位旁侧的安装基面，为现场操作人员提供清晰直观的方向指引、状态流向提示，替代传统粘贴式标识易脱落、印刷标识易磨损的问题，在设备长期运行的工况下保持稳定的标识显示效果。装置整体采用扁平方正的盒式结构，主体外壳做哑光黑处理，可有效减少车间复杂光照环境下的反光干扰，避免强光下标识辨识度下降的问题；顶面设置内凹式三角箭头造型的透光显示区，箭头沿斜向三角区域布置，形成从一端指向另一端的明确导向效果，内凹的结构设计既可以对透光显示面形成物理防护，避免日常操作中剐蹭磨损显示区域，也能让光线在凹陷结构内形成更均匀的漫反射效果，让箭头显示更清晰柔和，不会产生刺眼的直射光线影响操作人员视线。装置底部预留了规整的插针式接线端，安装时可直接插入面板背面预先开好的对应安装孔位，通过卡扣结构完成快速固定，无需额外的螺丝锁紧配件，大幅提升现场装配的效率；整体厚度控制在较薄的区间，可适配厚度1.5mm至5mm的各类金属、塑料面板安装，不会在面板背面占用过多的布线空间，适配现有多数工业设备的内部走线布局。设计过程中充分考虑工业现场的使用需求，外壳边缘做了小尺寸的倒角处理，既可以避免安装时锐边划伤操作人员，也能让装置嵌入面板后与基面贴合更紧密，减少灰尘、切削液等杂物从安装缝隙渗入设备内部的风险；箭头显示区域的三角造型做了连续顺滑的过渡处理，没有突兀的棱角，既提升了整体外观的整洁度，也能让光线传导更顺畅，不会在棱角位置出现光线暗区导致箭头显示残缺。该装置可搭配不同颜色的发光源，实现运行方向、物料流向、故障提示等不同状态的区分显示，在自动化生产线、物流分拣设备、机床操作面板、交通指引终端等场景下都能适配，清晰的箭头造型可让操作人员在1至3米的常规操作距离内快速识别指引信息，降低误操作的概率，提升现场作业的安全性与效率。
