卧式承压储运用压力容器结构设计

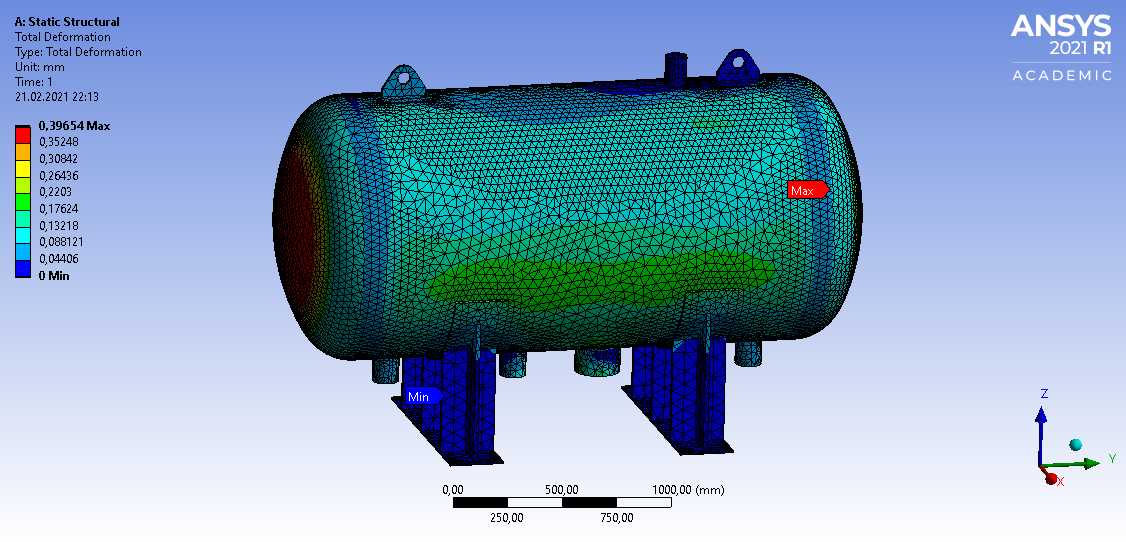

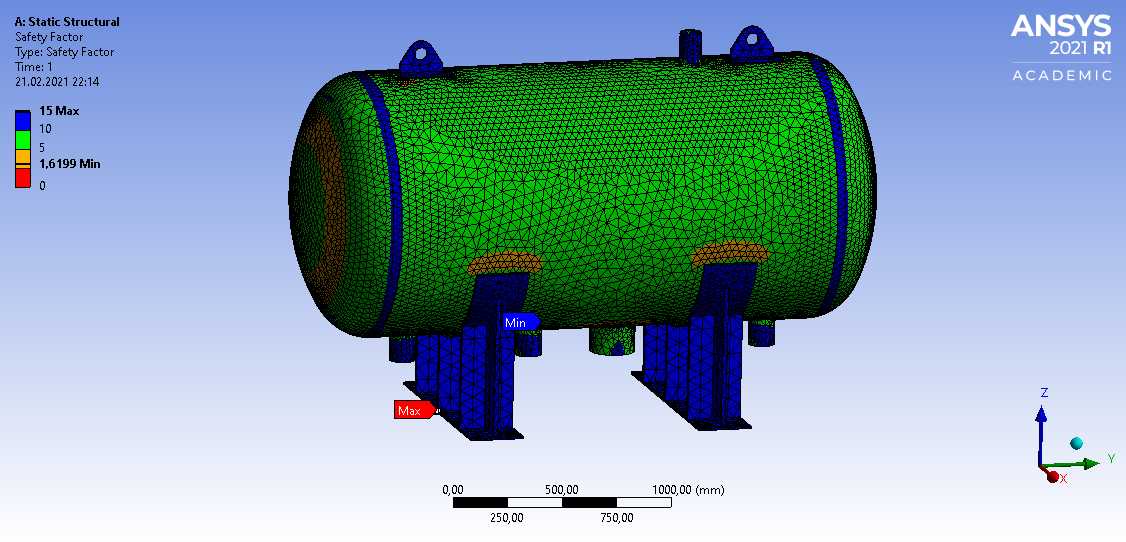

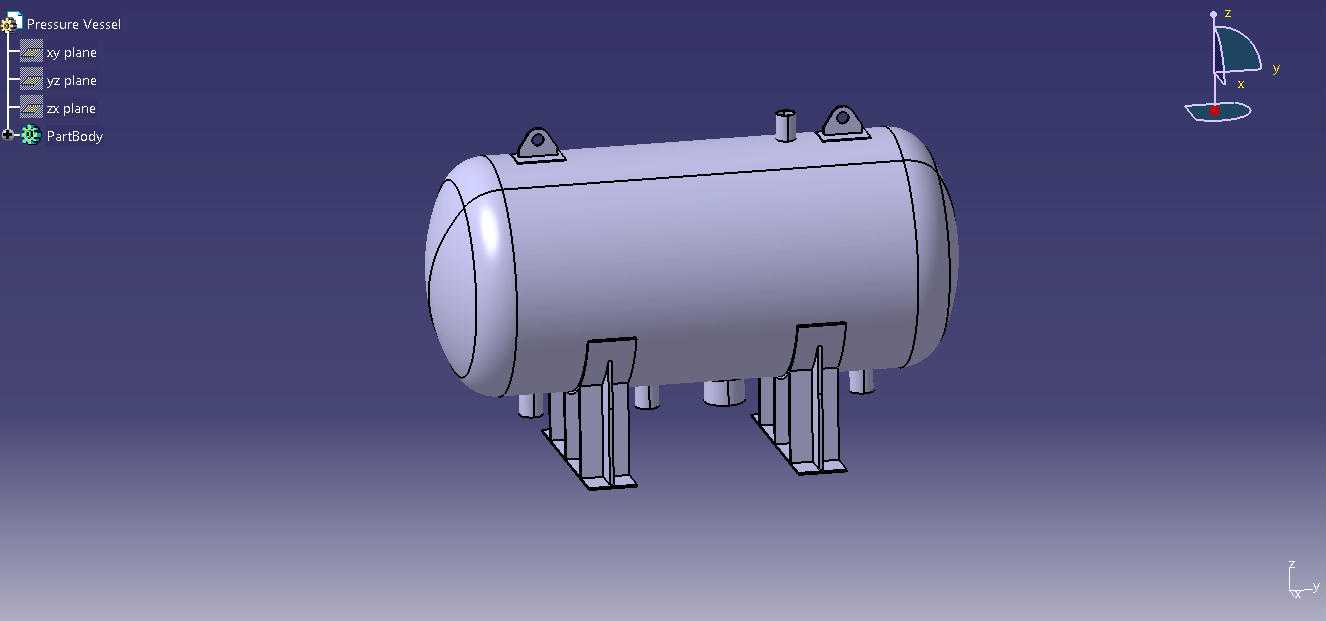

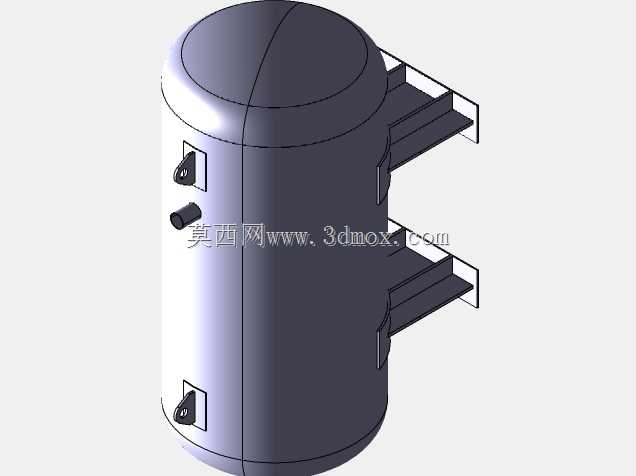

该卧式压力容器主要应用于石油化工、能源动力、轻工制药等工业生产场景，可作为承压介质的储存、缓冲、分离核心承载设备，适配带压气体、液体等多种工业介质的工况使用，能够在恒定承压状态下长期稳定完成介质的静态存储或工艺环节的压力缓冲作用，保障上下游生产工序的压力参数稳定，避免管路压力波动对生产流程造成冲击。设备整体采用卧式长筒加两端标准椭圆封头的结构形式，这种结构设计能够在相同容积下有效降低设备整体重心，减少安装空间的垂直方向占用，同时椭圆封头的曲面结构可以均匀分散内部介质压力带来的壳体应力，避免直角结构处出现应力集中导致的结构失效风险。设备顶部设置有两组吊耳结构，用于设备生产组装、现场吊装转运过程中的承重挂载，吊耳位置经过受力核算，匹配设备整体重心分布，吊装过程中可保持设备水平姿态，避免倾斜磕碰；顶部同时预留有多个不同规格的接管接口，可根据实际工艺需求接入介质进出管路、压力表、安全阀、排空阀等配套附件，满足不同工况下的管路连接需求。设备底部配置四组对称分布的鞍式支撑结构，支撑腿采用带加强筋的板式焊接结构，能够将设备满载状态下的整体重量均匀传递到安装基础平面，支撑结构的高度经过合理设计，既预留了底部管路安装、检修操作的操作空间，也避免设备本体直接接触安装基础造成的底部腐蚀、积液浸泡问题。设计过程中首先根据预设的承压等级、容积需求确定筒体的直径、长度以及壁厚参数，结合内部介质的腐蚀裕量预留足够的壁厚冗余，再通过有限元静力分析对壳体、封头、支撑、吊耳等关键受力部位进行应力校核，验证不同载荷工况下的结构变形量与应力分布是否在材料许用范围内，确保设备在额定工作压力下不会出现结构变形、焊缝开裂等失效问题。安装时需要保证底部支撑的安装平面水平度符合要求，各组支撑的受力均匀，避免局部支撑过载，同时要预留足够的周边操作空间，方便日常巡检、附件维护以及定期检验作业的开展，设备的接口位置可根据现场管路走向进行适配调整，满足不同厂区的安装布局需求。
