三级展开式圆柱齿轮减速箱结构设计

这款三级展开式圆柱齿轮减速箱，是工业传动系统中应用极为广泛的动力传递核心部件，主要适配需要大传动比、低输出转速、高输出扭矩的工况场景，常见于矿山输送设备、冶金轧制辅机、建材生产流水线、重型物料搬运机械以及大型轻工包装机组的动力端，承担着匹配原动机与工作机转速、放大输出扭矩的核心作用，能够有效解决原动机高转速低扭矩无法直接驱动重载工作机构的匹配问题。

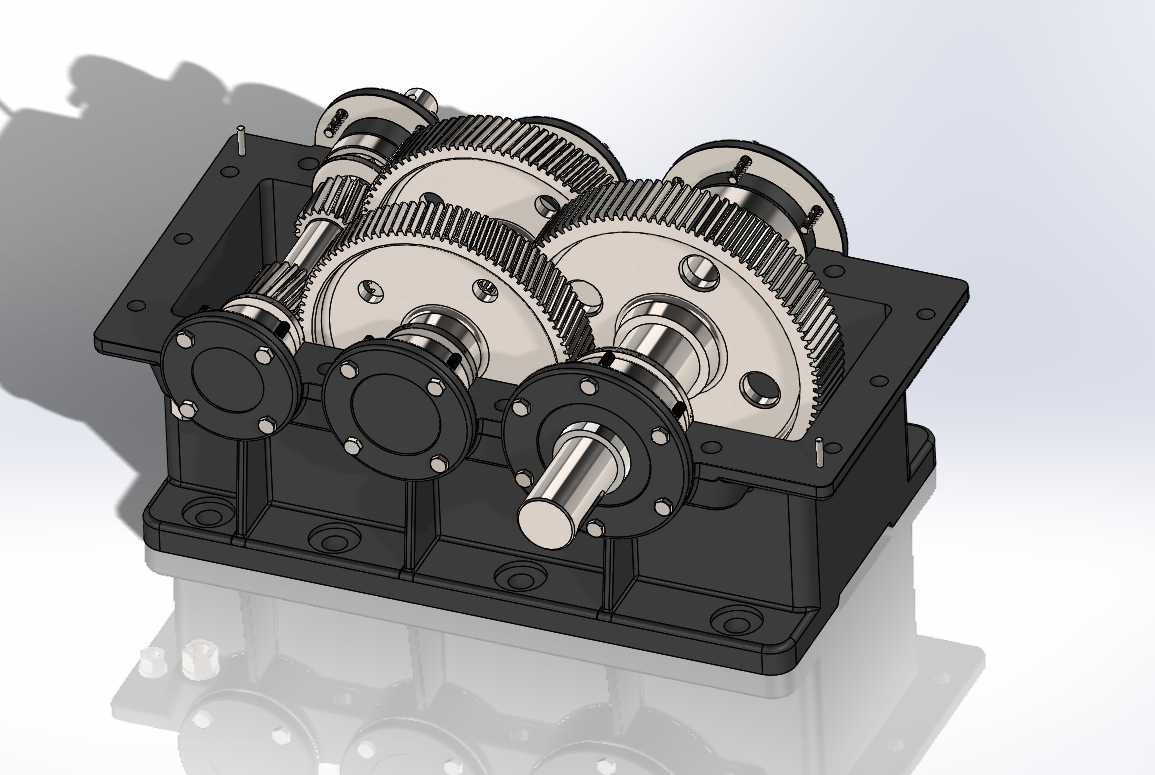

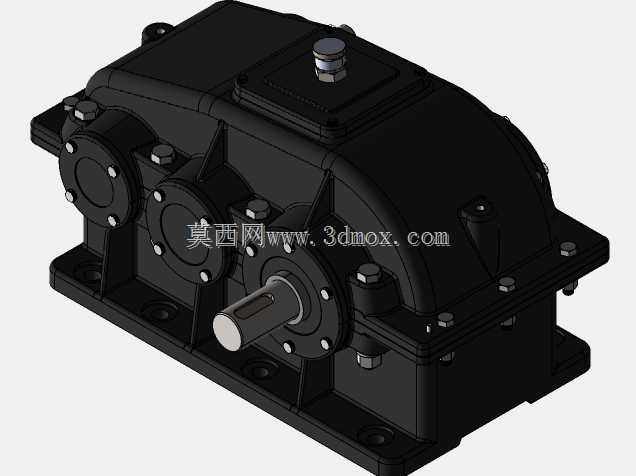

从功能特性来看，该减速箱采用三级圆柱斜齿轮平行轴传动布局，相比单级、两级减速结构，可在相对紧凑的箱体空间内实现更大的传动比覆盖范围，传动过程平稳性更强，齿轮啮合重合度高，运转时的冲击、振动与噪声控制表现更优，能够适配长时间连续运转的重载工业工况。箱体采用剖分式铸铁结构设计，上下箱体通过定位销与高强度螺栓实现精准紧固，既保证了箱体整体的刚性与承载能力，也为内部齿轮、轴系、轴承的装配与后期检修维护预留了充足的操作空间。输入轴、中间轴、输出轴均采用阶梯轴结构设计，轴肩定位配合轴承端盖实现轴系的轴向固定，能够有效承受传动过程中产生的径向力与轴向力，避免轴系窜动影响齿轮啮合精度。每根轴的外伸端都配置了密封端盖，既可以防止箱体内部润滑油泄漏，也能阻挡外界粉尘、水汽进入箱体内部破坏润滑环境，延长齿轮与轴承的使用寿命。

在设计思路上，这款减速箱遵循等强度设计原则，各级齿轮的模数、齿宽参数根据每级传递的扭矩大小匹配设计，高速级采用较小模数、相对窄齿宽的齿轮降低高速运转的动载荷，低速级采用较大模数、更宽齿宽的齿轮承受大扭矩载荷，在保证整体承载能力的前提下尽可能控制整体重量与体积。箱体底部设置了均匀分布的安装地脚，地脚螺栓孔的位置与孔径经过匹配校核，能够适配常规工业安装基座的固定要求，输入轴与输出轴的轴伸尺寸、键槽规格都按照通用传动接口标准设计，可直接与标准联轴器、带轮等传动部件对接，无需额外定制转接零件。箱体顶部预留了透气塞安装位，能够平衡箱体内外气压避免润滑油渗漏，箱体下部设置了油位观察与放油结构，方便日常运维时检查润滑油状态、更换润滑油。

从安装边界来看，该减速箱整体为方正的箱式结构，安装时需要保证输入轴与原动机输出轴、输出轴与工作机输入轴的同轴度误差控制在允许范围内，安装基座需要具备足够的刚性避免运转时产生共振，地脚螺栓需要按照规定扭矩紧固，同时要预留出足够的侧边空间用于后期开盖检修、调整轴承间隙以及更换易损件，确保设备全生命周期内的运维便利性。
