谷物联合收割机异形连接支架结构

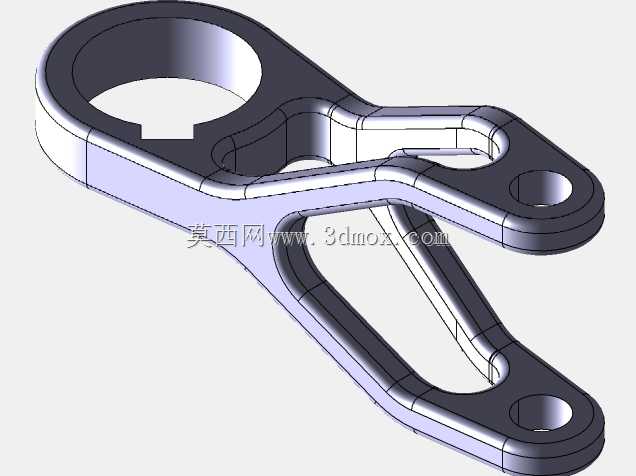

该异形连接支架是谷物联合收割机割台传动系统中的核心受力连接件，主要应用于联合收割机割台拨禾轮与驱动摆臂的衔接部位，承担着传递驱动扭矩、缓冲作业振动、限定部件运动轨迹的核心作用，在田间作业工况下，需要持续承受秸秆冲击、地面颠簸带来的交变载荷，同时要适配割台升降、拨禾轮转速调节过程中的位置偏移补偿需求。从功能特性来看，该支架采用一体化镂空锻压成型结构，上端大尺寸带缺口的环形安装位用于套接拨禾轮的主轴衬套，缺口结构设计可实现快速拆装维护，无需完全拆解主轴总成即可完成支架更换；下端两个平行布置的同轴销孔，分别用于连接驱动摆臂和张紧调节拉杆，两孔的中心距经过精准校核，可保证拨禾轮转动过程中传动间隙控制在合理范围，避免作业过程中出现传动异响、部件窜动的问题。支架中部采用双梁镂空的结构设计，在保证整体结构刚度、满足抗扭抗弯强度要求的前提下，尽可能削减了构件自身重量，降低传动系统的运动惯量，减少驱动端的动力损耗，同时镂空结构可避免作业过程中秸秆、泥垢在支架表面堆积，降低田间作业的清理维护难度。从设计思路层面，该支架的轮廓曲线完全适配联合收割机割台的内部安装空间，所有弯折过渡位置均采用大圆角平滑过渡，避免应力集中导致的构件疲劳断裂，表面的加厚凸缘设计对应受力集中的安装点位，可提升安装位的挤压强度，避免长期紧固后出现安装孔变形、松旷的问题。在安装边界方面，上端环形安装位的内径适配主流联合收割机拨禾轮的标准主轴直径，下端销孔的孔径匹配通用农机销轴尺寸，支架整体的外轮廓尺寸经过空间校核，安装后不会与割台护罩、拨禾轮弹齿等相邻部件产生运动干涉，可直接替换同类型老旧损坏的连接支架，无需对割台结构进行二次改装，适配多种型号的谷物联合收割机割台传动结构，能够满足小麦、水稻等不同作物收获作业的工况使用需求。
