通风管路风量调节风门钣金结构件

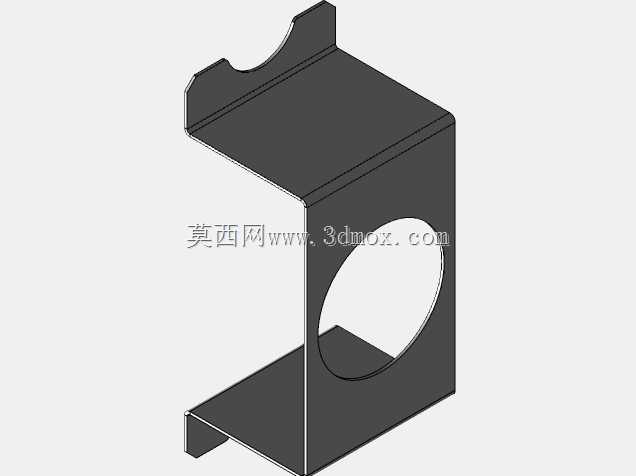

这款风门构件主要应用于民用建筑通风系统、小型工业送风排风管路、暖通空调末端送风支路等场景，是管路系统中实现气流流量精准调控的核心配套构件，主要承担支路风量分配、区域送风调节、局部气流通断控制的实际作用，在多房间共用通风干管的系统中，可通过配套执行器的驱动调整风门开合角度，匹配不同区域的实际送风需求，避免局部区域风量过大或过小导致的温度不均、通风效果失衡问题。从功能特性来看，该构件采用一体化钣金折弯成型结构，主体为U型包覆式结构，可直接卡套在对应规格的矩形风管端部，无需额外设计复杂的连接法兰，安装时仅需通过侧边预留的安装位与风管端面做铆接或螺钉固定即可完成装配，大幅降低现场安装的操作难度与工时消耗；构件正面预留的圆形通孔为风门转轴的穿装位，可适配常规规格的圆形风门板转轴，转轴穿入后可通过侧边的定位结构实现轴向限位，避免风门运行过程中出现转轴窜动、风门偏移卡滞的问题；构件顶部的弧形缺口为执行器连杆的避让位，可适配曲柄式风门执行器的连杆摆动行程，确保风门从全闭到全开的整个转动行程中，连杆不会与构件本体发生运动干涉。从设计思路来看，该构件全程遵循钣金件加工的工艺合理性原则，所有折弯边均预留了适配板材厚度的折弯避让圆角，无尖锐直角结构，既避免折弯加工时出现板材开裂、应力集中的问题，也能消除安装使用过程中的尖锐边划伤风险；整体结构无多余的拼接焊缝，所有结构特征均通过单块板材裁切、折弯一体成型，既减少了加工工序、降低制造成本，也能避免拼接焊缝带来的尺寸误差、结构强度不足问题，构件的整体结构强度可满足常规通风管路内的风压负载要求，长期运行不会出现结构变形、风门卡滞的问题。从安装边界来看，该构件的内槽尺寸与对应规格的矩形风管外径完全匹配，安装时不需要对风管端部做额外的裁切处理，整体安装后突出风管外壁的尺寸控制在最小范围，不会占用过多的吊顶或管路安装空间，适配狭小空间内的通风管路布置需求；构件的转轴孔位与执行器安装位的相对位置公差控制在钣金加工的常规精度范围内，可直接与同规格的标准风门执行器、圆形风门板配套组装，不需要现场做二次打孔、修配调整，大幅提升现场装配的效率，同时该结构的通用性较强，可适配多种材质的矩形风管使用，不管是镀锌铁皮风管、复合玻纤风管还是PVC矩形风管，都可以通过对应的紧固件完成可靠固定，适配不同场景下的通风系统改造、新建项目的安装需求。
