Robocon赛事用箭型竞技投射构件

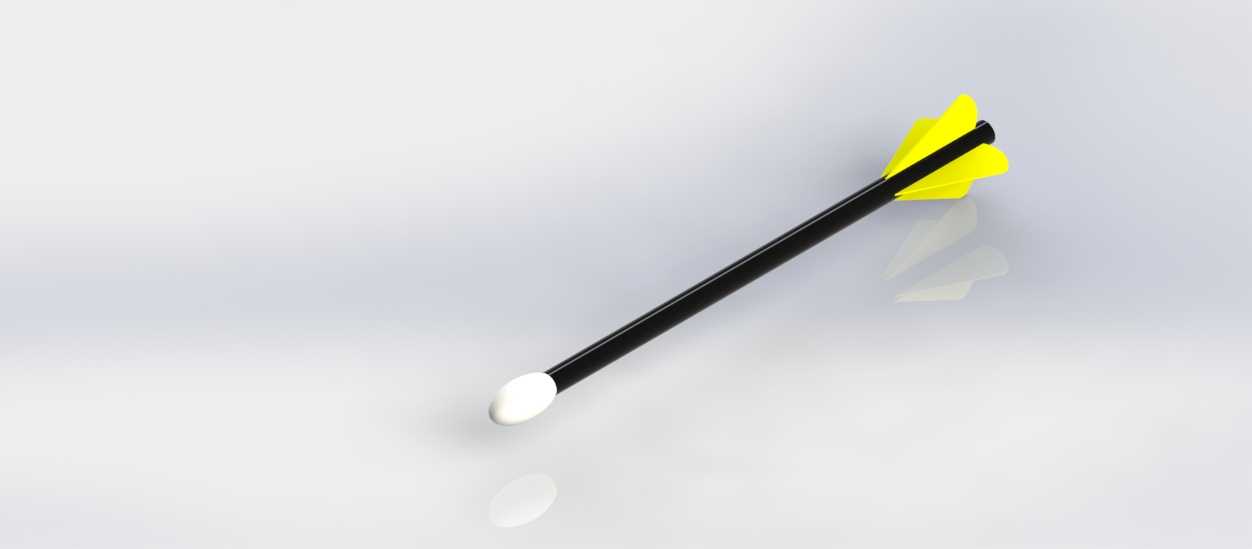

该箭型构件主要面向大学生机器人大赛Robocon的投射类竞技场景设计，作为参赛机器人完成投箭得分任务的核心配套部件，需适配赛事机器人的发射机构，满足快速投射、飞行稳定、命中精度达标的竞技要求，在赛事对抗环节中直接影响机器人的得分效率与竞技表现。从实际用途来看，该构件需要在机器人发射机构提供的初始动力下，沿既定轨迹稳定飞行，精准落入赛事指定的得分区域，同时要兼顾发射时的机构适配性，避免出现卡箭、偏射、飞行姿态紊乱的问题，保障参赛机器人在高强度对抗中的动作可靠性。在功能特性设计上，该构件采用三段式结构布局：前端为圆润钝型箭头，既满足赛事安全规则要求，避免尖锐部件造成设备磕碰或人员划伤，又能通过合理的重量分配优化飞行时的重心位置，减少飞行过程中的头重偏移问题；中段为细长等径箭杆，采用轻量化的等截面设计，在保证结构刚度、避免飞行中杆体弯曲形变的前提下尽可能降低整体重量，减少发射机构的动力负载，提升投射初速度；尾部为对称式翼型尾翼，采用四片均匀分布的翼面结构，能够在飞行过程中提供稳定的气动导向力矩，修正飞行中的姿态偏差，降低侧风、发射初始扰动带来的轨迹偏移，提升命中精度。设计思路上，优先遵循赛事规则给出的核心尺寸边界，针对箭头后端无明确尺寸要求的部分，采用气动优化优先的设计逻辑：箭杆直径匹配常规发射机构的夹持与推送尺寸，避免出现发射时的间隙过大导致的晃动，或是过盈配合导致的卡滞问题；尾翼的展长控制在合理范围内，既保证足够的气动稳定力矩，又避免翼展过大导致发射时与机构部件发生剐蹭，影响出箭姿态。外形尺寸与安装边界方面，整体长径比经过反复调校，适配机器人发射仓的内部容纳空间，箭体总长度控制在发射机构的推送行程范围内，保证推送部件能够全程稳定接触箭体尾部，将动力平稳传递给箭体；箭头的最大直径与箭杆保持平滑过渡，无突出台阶结构，确保箭体在发射管内能够顺畅滑动，无卡滞风险；尾翼的外轮廓直径小于发射管内径，出箭过程中不会与管壁发生摩擦，避免出箭初速度损耗与姿态偏转。整体结构在满足赛事安全要求的前提下，最大化平衡了飞行稳定性、结构轻量化与机构适配性，能够适配多数参赛队伍的通用型投箭发射机构，无需额外定制复杂的适配结构即可直接使用，有效降低参赛队伍的器材调试成本，缩短赛前机构适配的调试周期，帮助队伍将更多精力投入到机器人控制逻辑与战术策略的优化中。
