固定翼垂直起降飞行器结构设计方案

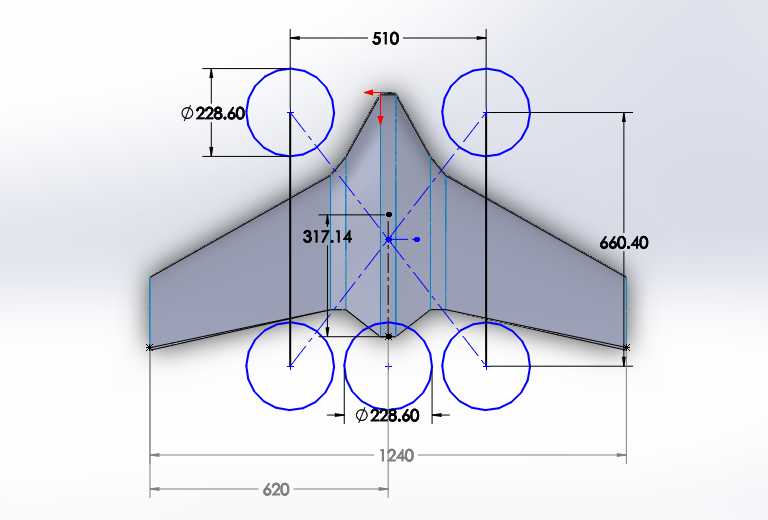

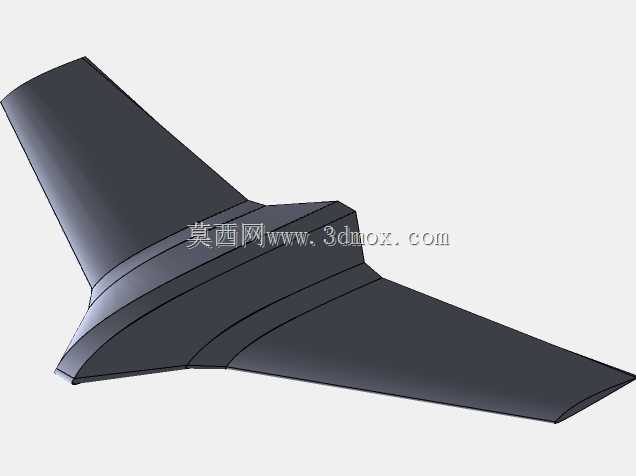

这款固定翼垂直起降飞行器，主要面向低空短途通勤、应急物资投送、小范围航测作业等应用场景，兼顾固定翼飞行器高速巡航效率高、航程远的优势，以及垂直起降无需长距离跑道、可在狭小场地完成起降的特性，能够适配山地、海岛、城市楼顶等不具备常规起降条件的作业环境，填补了传统固定翼与多旋翼飞行器之间的性能空白。在功能设计上，该机型通过多组动力单元的布局搭配，既可以在起降阶段提供垂直方向的稳定升力，完成悬停、垂直升降、低速转向等动作，也能在平飞阶段切换动力输出模式，依托固定翼的气动升力降低能耗，实现长距离巡航飞行，相比同量级多旋翼飞行器，其巡航速度与作业半径可提升数倍，同时相比常规固定翼飞行器，大幅降低了对起降场地的要求。设计过程中采用翼身融合的整体布局思路，将机身与机翼做平滑过渡处理，减少飞行过程中的气动阻力，同时优化结构受力路径，让机身与机翼共同承担飞行载荷，在保证结构强度的前提下降低整体自重。动力点位的排布经过重心匹配校核，五组动力单元分别布置在机翼上方与机身下侧，其中机翼上方两组动力单元对称分布在距机身中轴线255mm位置，机身下侧三组动力单元沿中轴线对称排布，相邻单元中心间距为228.6mm，确保垂直起降阶段各方向升力均衡，不会出现偏载倾覆的问题。外形尺寸方面，该机型整机翼展为1240mm，机身总长度为660.40mm，机翼上方两组动力单元的横向安装间距为510mm，机身下侧动力组的总横向安装宽度为620mm，动力单元的安装适配直径为228.6mm，整机重心位于距机头317.14mm的机身中轴线上，所有安装边界都做了冗余预留，既可以适配不同规格的动力组件，也能为后续加装航电设备、任务载荷预留足够的安装空间，起落点位的布局也充分考虑了地面停放与起降阶段的稳定性，确保在不平整地面停放时不会发生侧翻。
